در دنیای سیستم های انتقال قدرت، گیربکس خورشیدی (Planetary Gearbox) به عنوان راهکاری هوشمندانه برای ترکیب چگالی توان بالا در فضایی کوچک شناخته می شود. برخلاف تصور رایج، این ساختار صرفاً یک مجموعه چرخ دنده ساده نیست، بلکه مهندسی دقیقی در پس توزیع بار و هماهنگی اجزای آن نهفته است. از جرثقیل های عظیم تا بازوهای دقیق رباتیک، ردپای این سیستم سیاره ای را می توان یافت؛ جایی که هر نیوتن متر گشتاور ارزشمند است. در این مقاله، لایه های پنهان طراحی، اجزای کلیدی و منطق عملکردی این سازوکار را تشریح می کنیم تا درکی عمیق از چرایی برتری آن در صنایع سنگین و دقیق به دست آورید. برای خرید گیربکس خورشیدی میتوانید با متخصصین ما مشورت نمایید.
| ویژگی | گیربکس خورشیدی (سیاره ای) | گیربکس شافت موازی (هلیکال) |
|---|---|---|
| ساختار اصلی | دنده خورشیدی مرکزی، دنده های سیاره ای و دنده حلقه ای هم محور | دو یا چند شافت موازی با چرخ دنده های هلیکال خارجی |
| چگالی گشتاور | بسیار بالا (تقسیم بار بین ۳ تا ۶ مسیر) | متوسط (بار معمولاً روی یک یا دو دندانه منتقل می شود) |
| ابعاد و وزن | فشرده و کوچک تا ۵۰٪ سبک تر در گشتاور معادل | بزرگ تر و سنگین تر برای گشتاور مشابه |
| راندمان انتقال | تا ۹۷٪ در هر مرحله | تا ۹۸٪ در هر مرحله |
| نسبت تبدیل در یک مرحله | معمولاً ۳:۱ تا ۱۰:۱ | معمولاً تا ۵:۱ |
| لقی (Backlash) | قابل دستیابی به مقادیر بسیار پایین (کمتر از ۱ دقیقه قوسی) | معمولاً بالاتر |
| پیچیدگی ساخت | بالا (نیاز به دقت ماشینکاری و مونتاژ زیاد) | نسبتاً ساده تر |
| هزینه تعمیر و نگهداری | بالا (به دلیل پیچیدگی و قطعات بیشتر) | پایین تر |
| کاربردهای شاخص | رباتیک، هوافضا، توربین بادی، جعبه دنده اتوماتیک | نوار نقاله، میکسر، پمپ های صنعتی |
تعریف و اصول اولیه گیربکس خورشیدی
پیش از کالبدشکافی اجزا، لازم است با روح حاکم بر این سازوکار آشنا شویم. یک گیربکس خورشیدی بر پایه یک پیکربندی هم محور (Coaxial) عمل می کند که در آن چند چرخ دنده به طور همزمان درگیر هستند تا مسیرهای متعددی برای انتقال نیرو ایجاد کنند. این ویژگی نه تنها ظرفیت تحمل بار را چند برابر می کند، بلکه لنگرهای خمشی وارده بر شافت ها را نیز به حداقل می رساند. اصطلاح “سیاره ای” نیز از همین هم محوری و چرخش دنده های پیرامونی حول یک مرکز مشترک الهام گرفته شده است؛ گویی سیاراتی به دور خورشید می گردند.
مفهوم مکانیزم سیاره ای در گیربکس
مکانیزم سیاره ای فراتر از یک نامگذاری ساده، معرف یک استراتژی طراحی برای توزیع نیرو است. در این مکانیزم، نیروی ورودی می تواند به سه عضو اصلی (خورشیدی، حامل سیاره ها، و حلقه ای) اعمال شود و خروجی از یکی از دو عضو دیگر گرفته شود، در حالی که عضو سوم قفل یا ثابت نگه داشته می شود. این قابلیت پیکربندی چندگانه، انعطاف پذیری بی نظیری در ایجاد نسبت های تبدیل مختلف و حتی جهت چرخش های متفاوت از یک ساختار واحد فراهم می آورد.
از منظر سینماتیکی، سرعت های زاویه ای این سه عضو با یک معادله خطی به هم مرتبط می شوند که گاهی به آن “قانون ویلیس” (Willis Equation) گفته می شود. این معادله به مهندسان اجازه می دهد تا با تغییر تنها یک پارامتر (مثلاً ثابت کردن حلقه به جای خورشیدی) به نسبت های کاهشی یا افزاینده ای دست یابند که با استفاده از چرخ دنده های ساده غیرممکن یا بسیار حجیم خواهد بود. درک این مفهوم پایه ای برای تحلیل هر نوع گیربکس خورشیدی ضروری است.
تفاوت گیربکس خورشیدی با گیربکس معمولی
بارزترین تفاوت ساختاری، هم راستا بودن محور ورودی و خروجی در گیربکس خورشیدی است، در حالی که در بسیاری از گیربکس های معمولی (مانند شافت موازی)، این محورها با یکدیگر فاصله دارند. این هم محوری منجر به صرفه جویی چشمگیر در فضا و حذف لنگرهای نامتقارن روی شافت ها می شود. در یک گیربکس هلیکال دو مرحله ای، برای دستیابی به یک نسبت کاهش خاص به چندین شافت و یاتاقان بندی پیچیده نیاز است، اما یک گیربکس خورشیدی می تواند همان نسبت را در یک مجموعه هم محور و با تعداد یاتاقان کمتر تأمین کند.
تفاوت بنیادین دیگر در نحوه توزیع بار است. در یک جفت چرخ دنده ساده، کل نیروی منتقل شده از یک دندانه عبور می کند (با فرض نسبت تماس ۱)، اما در سیستم سیاره ای، بار بین چندین دنده سیاره ای (معمولاً ۳ تا ۶ عدد) تقسیم می شود. این تقسیم بار، طبق اصول طراحی AGMA (American Gear Manufacturers Association)، امکان استفاده از دندانه های کوچک تر و ماژول های پایین تر را فراهم کرده و در نتیجه، چگالی توان (نسبت توان به وزن) را به طور قابل توجهی افزایش می دهد. این مزیت در کاربردهایی مانند هوافضا، جایی که هر گرم وزن اهمیت دارد، حیاتی است.

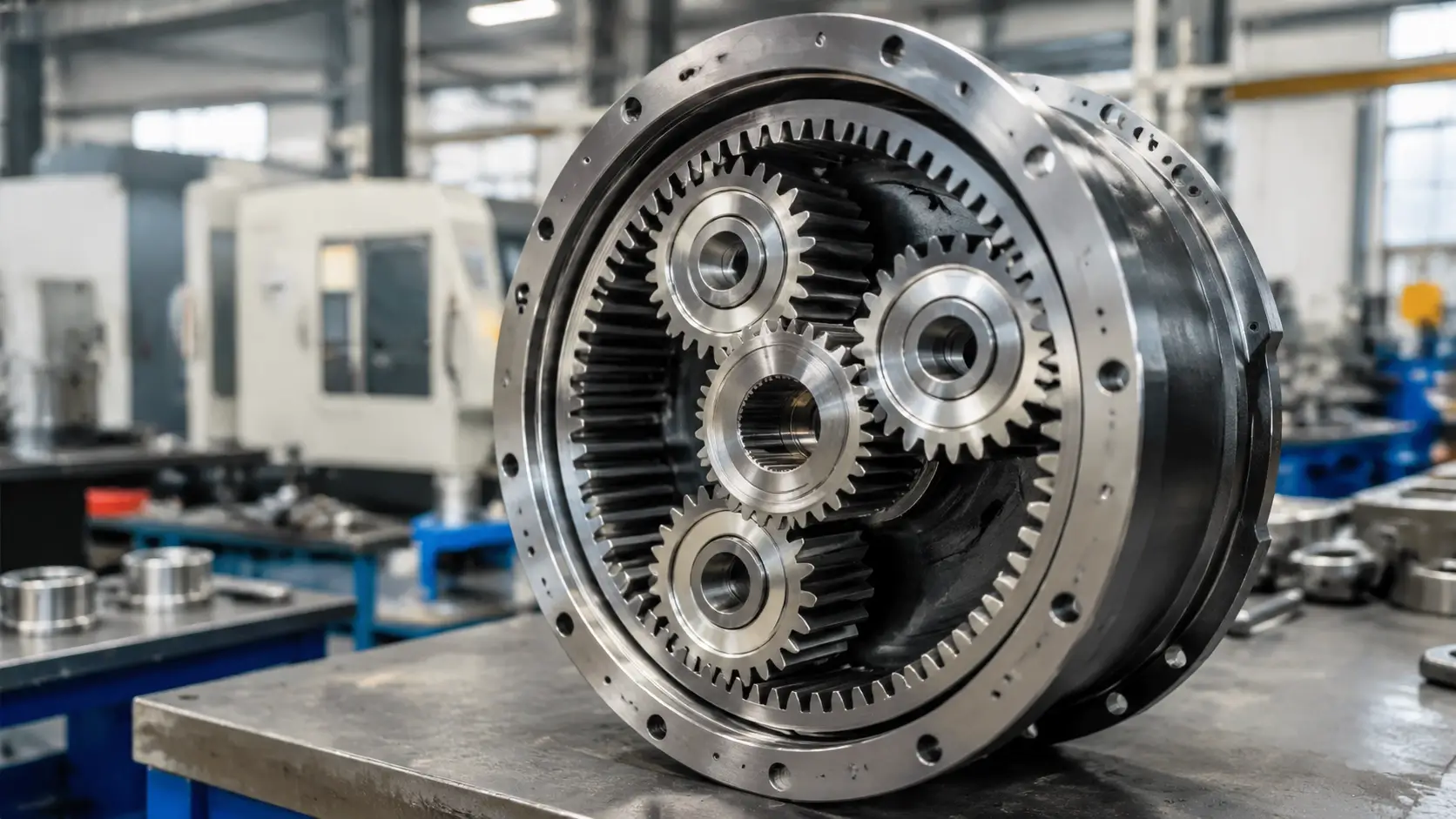

اجزای اصلی ساختار گیربکس خورشیدی
کالبدشکافی یک گیربکس خورشیدی نشان دهنده هماهنگی دقیق میان چند جزء کلیدی است که هر کدام وظیفه منحصر به فردی در فرآیند انتقال قدرت بر عهده دارند. شناخت هندسه، جنس و نقش هر قطعه، کلید درک عملکرد و همچنین تحلیل خرابی های احتمالی این سیستم است. برخلاف ظاهر فشرده، درون این پوسته فلزی یک رقص مهندسی شده از چرخ دنده ها جریان دارد که کوچک ترین انحرافی در آن می تواند به شکست زودهنگام منجر شود.
دنده خورشیدی (Sun Gear) و نقش آن
دنده خورشیدی چرخ دنده ای است که در مرکز هندسی مجموعه قرار دارد و معمولاً نیروی ورودی را مستقیماً از شافت موتور دریافت می کند. این قطعه کوچک ترین عضو درگیر در انتقال قدرت است و به دلیل سرعت چرخشی بالاتر نسبت به سایر دنده ها، تحت تنش های خمشی و تماسی مکرر قرار می گیرد. به همین دلیل، متریال آن اغلب از فولادهای آلیاژی کربوره شده (مانند 20MnCr5) با سختی سطحی بالا (58-62 HRC) انتخاب می شود تا در برابر پدیده خستگی (Pitting) مقاومت کند.
نقش دنده خورشیدی فراتر از یک واسط ساده است؛ سرعت و گشتاور ورودی را به طور هم زمان به چند دنده سیاره ای تقسیم می کند. از آنجایی که گشتاور ورودی باعث ایجاد نیروی شعاعی و مماسی روی دندانه های آن می شود، طراحی دقیق پروفیل دندانه (مثلاً پروفیل اینولوت اصلاح شده) برای توزیع یکنواخت بار روی تمام سیاره ها ضروری است. اگر تلرانس های ساخت این دنده رعایت نشود، ممکن است تنها یکی از سیاره ها بار اصلی را تحمل کند و کل مزیت توزیع بار از بین برود. این نکته توسط سازندگان مطرحی مانند Flender در طراحی گیربکس های صنعتی خود بسیار مورد تأکید قرار می گیرد.
دنده های سیاره ای (Planet Gears) و حامل
دنده های سیاره ای، چرخ دنده هایی هستند که به طور هم زمان با دنده خورشیدی و دنده حلقه ای درگیرند و روی یک قطعه به نام حامل (Carrier) نصب می شوند. حامل، که اغلب یک سازه چدنی یا فولادی دقیق است، مسئولیت حیاتی حفظ فواصل مرکز به مرکز (Center Distance) یکسان برای تمام سیاره ها را بر عهده دارد. هرگونه خطا در ساخت حامل، عدم تعادل بار را تشدید کرده و می تواند باعث ایجاد صدای غیرعادی و شکست زودهنگام یاتاقان های سوزنی درون سیاره ها شود.
خود دنده های سیاره ای علاوه بر انتقال نیرو، نقش حیاتی در تعدیل نیروهای وارد بر یاتاقان های خورشیدی دارند. از آنجا که نیروهای مماسی از طرف دنده حلقه ای و دنده خورشیدی بر روی یک سیاره تقریباً خنثی می شوند (در حالت ایده آل)، یاتاقان های سوزنی آن فقط نیروی گریز از مرکز را تحمل می کنند. این طراحی هوشمندانه، که بار شعاعی خالص را از شافت خورشیدی دور می کند، امکان استفاده از شافت های نازک تر و یاتاقان های کوچک تر را فراهم می آورد و به فشردگی کل سیستم کمک شایانی می نماید.
دنده حلقه ای (Ring Gear) و وظیفه آن
دنده حلقه ای، که به آن دنده رینگی یا دنده داخلی نیز گفته می شود، بزرگ ترین چرخ دنده مجموعه و معمولاً بیرونی ترین جزء درگیر است. این قطعه دندانه های خود را روی سطح داخلی یک استوانه دارد و تمام دنده های سیاره ای را در آغوش می گیرد. وظیفه آن، بسته به پیکربندی، می تواند به عنوان عضو ثابت (برای حالت کاهش سرعت استاندارد)، عضو ورودی یا عضو خروجی تعریف شود. برای مثال، در یک گیربکس خورشیدی دقیق که برای بازوهای رباتیک طراحی می شود، حلقه اغلب ثابت است تا حامل خروجی با گشتاور بالا و سرعت کم حرکت کند.
ساخت دنده حلقه ای یکی از چالش برانگیزترین بخش های تولید یک گیربکس خورشیدی است. ایجاد دندانه های داخلی با دقت بالا نیازمند ابزار خاص (شیپر یا برویچ) و کنترل کیفی دقیق است. جنس آن نیز به دلیل تنش های کششی ناشی از خمش دندانه و نیروهای وارده از طرف پوسته، معمولاً از فولادهای عملیات حرارتی شده با چقرمگی بالا (مانند 42CrMo4) انتخاب می شود. یک حلقه نامرغوب می تواند تحت بارهای ضربه ای (مانند استارت جرثقیل) دچار ترک شده و کل گیربکس را از کار بیندازد، از این رو برندهایی نظیر Bonfiglioli آزمایش های غیرمخرب مانند ذرات مغناطیسی را روی حلقه های سری های صنعتی خود اعمال می کنند. برای آشنایی کامل درمورد موضوع دقت گیربکس خورشیدی به صفحه آن مراجعه کنید.
انواع گیربکس های خورشیدی بر اساس آرایش دنده ها
بسته به نیاز گشتاور، نسبت تبدیل و فضای در دسترس، آرایش دنده ها در یک گیربکس خورشیدی می تواند بسیار متنوع باشد. این تنوع فراتر از صرفاً افزودن چند دنده است و به دسته بندی های ساختاری مشخصی منجر می شود که هرکدام منحنی عملکردی منحصربه فردی دارند. از یک سیستم ساده تک مرحله ای گرفته تا چینش های ترکیبی با دنده های پله ای، همگی برای پاسخ گویی به یک خلأ مهندسی طراحی شده اند.
گیربکس خورشیدی ساده (Simple Planetary)
در این پیکربندی کلاسیک، یک دنده خورشیدی، یک مجموعه دنده سیاره ای (روی یک حامل) و یک دنده حلقه ای داریم. این ساده ترین و پرکاربردترین نوع است که نسبت های تبدیل آن معمولاً از ۳:۱ تا ۱۰:۱ در یک مرحله محدود می شود. دلیل این محدودیت نسبت، تنش های تماسی بالا و پدیده تداخل دندانه ها در نسبت های بسیار بالا است که استفاده از ماژول های غیر استاندارد را تحمیل می کند.
با وجود سادگی، این نوع ستون فقرات بسیاری از صنایع است. در یک کاهنده ساده، اگر دنده حلقه ای ثابت باشد، با چرخش دنده خورشیدی، حامل سیاره ها با سرعت کمتر و گشتاور بیشتر می چرخد. راندمان این مرحله تکی می تواند تا ۹۷٪ برسد، زیرا تنها یک درگیری چرخ دنده ای وجود دارد. نرم افزارهای تخصصی طراحی مانند KISSsoft به طور گسترده ای برای بهینه سازی پروفیل دندانه و توزیع بار در این گونه گیربکس های ساده به کار می روند تا از حداکثر ظرفیت انتقال توان استفاده شود.
گیربکس خورشیدی ترکیبی (Compound Planetary)
گیربکس ترکیبی زمانی به کار می رود که به نسبت های تبدیل بالاتر (مثلاً 30:1 تا 100:1) در یک مرحله نیاز باشد، بدون اینکه ابعاد به شدت افزایش یابد. در این ساختار، به جای یک مجموعه سیاره ساده، از دنده های سیاره ای پله ای (Stepped Planets) استفاده می شود؛ یعنی هر سیاره از دو چرخ دنده با قطرهای متفاوت که روی یک محور مشترک سوارند، تشکیل شده است. دنده کوچک تر با خورشیدی درگیر می شود و دنده بزرگ تر با حلقه ای، و یا ترکیب برعکس.
این آرایش باعث می شود که نسبت تبدیل تنها با تغییر قطرهای دو بخش سیاره و بدون تغییر زیاد در اندازه حلقه قابل تنظیم باشد. با این حال، پیچیدگی ساخت این نوع به شدت افزایش می یابد؛ تلرانس های ساخت و مونتاژ باید در حد میکرون باشند تا هر دو دنده به صورت هم زمان به درستی درگیر شوند. کاربرد اصلی این نوع در صنایع هوافضا و در محرک های دقیق است که وزن و فضا اهمیت حیاتی دارد. از آنجا که بار دیگر فقط از طریق یک مسیر منتقل نمی شود، بلکه از چند دنده ترکیبی عبور می کند، محاسبات تحلیلی آن پیچیده و نیازمند شبیه سازی های المان محدود در محیط SolidWorks یا ANSYS است.
گیربکس خورشیدی با مراحل چندگانه (Multi-Stage)
برای دستیابی به نسبت های تبدیل بسیار بالا (مثلاً 100:1 تا 5000:1)، از آرایش چندمرحله ای استفاده می شود که در آن خروجی یک مرحله سیاره ای به ورودی مرحله بعدی متصل می شود. این مراحل می توانند به صورت سری و هم محور پشت سر هم قرار گیرند. هر مرحله وظیفه کاهش بخشی از سرعت را بر عهده دارد، در حالی که گشتاور در خروجی هر مرحله ضرب می شود.
مزیت اصلی این ساختار، امکان استفاده از اجزای استاندارد برای ساخت نسبت های تبدیل سفارشی است. سازندگان معتبری مانند SEW-Eurodrive کاتالوگ های گسترده ای از گیربکس های چندمرحله ای ارائه می دهند که مشتری می تواند با ترکیب چند مرحله استاندارد، به نسبت و گشتاور دقیق خود برسد. نکته مهم در طراحی این نوع، مدیریت روانکاری و حرارت است؛ زیرا با افزایش مراحل، تعداد نقاط اصطکاکی بیشتر شده و دمای روغن افزایش می یابد. از این رو، غالباً به مدار خنک کاری خارجی یا پره های خنک کننده روی بدنه مجهز می شوند.
نحوه عملکرد و نسبت تبدیل در گیربکس خورشیدی
درک نسبت تبدیل در گیربکس خورشیدی مستلزم فراتر رفتن از یک فرمول ساده و فهم پویایی قفل شدن و آزاد بودن اجزای آن است. برخلاف گیربکس های موازی که نسبت تبدیل صرفاً حاصل تقسیم تعداد دندانه های چرخ دنده های متوالی است، در اینجا یک سیستم درجه آزادی دوگانه وجود دارد. این بدان معناست که تا زمانی که یکی از اعضا قفل نشود، هیچ خروجی مشخصی وجود نخواهد داشت و این قفل شدن، سرنوشت نسبت تبدیل را تعیین می کند.
محاسبه نسبت کاهش گشتاور و سرعت
برای یک گیربکس خورشیدی ساده با حلقه ثابت، نسبت کاهش سرعت بین ورودی (خورشیدی) و خروجی (حامل) با فرمول $i = 1 + \frac{Zr}{Zs}$ محاسبه می شود، که در آن $Zr$ تعداد دندانه های حلقه ای و $Zs$ تعداد دندانه های خورشیدی است. نکته جالب اینجاست که گشتاور خروجی تقریباً با همان نسبت افزایش می یابد، منهای تلفات راندمان. برای نمونه، اگر حلقه ۹۰ دندانه و خورشید ۳۰ دندانه داشته باشد، نسبت کاهش $1 + 90/30 = 4:1$ خواهد بود. یعنی سرعت خروجی یک چهارم ورودی و گشتاور نظری چهار برابر است.
اما این محاسبه زمانی پیچیده تر می شود که عضو ثابت تغییر کند. اگر خورشید ثابت باشد و ورودی به حلقه داده شود، نسبت سرعت خروجی (حامل) برابر با $1 + \frac{Zs}{Zr}$ می شود که عددی نزدیک به ۱ اما بزرگ تر از آن است. این پیکربندی ها در سیستم های انتقال قدرت خودروهای هیبریدی برای ترکیب توان موتور احتراقی و الکتریکی کاربرد فراوان دارند. استاندارد ISO 6336 چارچوب محاسباتی جامعی برای تحلیل تنش های این چرخ دنده ها تحت بارهای دینامیکی ارائه می دهد.
تاثیر قفل کردن اجزا بر نسبت تبدیل
انعطاف پذیری سیستم سیاره ای مرهون توانایی در قفل کردن یا آزاد گذاشتن سه عضو اصلی به وسیله کلاچ ها و ترمزهای اصطکاکی است. در یک جعبه دنده اتوماتیک با ساختار خورشیدی، با فعال کردن یک ترمز نواری (Brake Band) روی عضو حلقه ای و ارسال نیرو به خورشیدی، حالت کاهش سرعت با گشتاور بالا (دنده یک) فعال می شود. اما اگر به جای آن، حامل را قفل کرده و نیرو به خورشید دهیم، با توجه به حرکت اجباری حلقه، حالت دنده عقب ایجاد می شود، زیرا حلقه در جهت مخالف خورشید می چرخد.
حالت جالب دیگر “قفل مستقیم” (Direct Drive) است که در آن دو عضو به یکدیگر قفل می شوند (مثلاً حلقه و حامل با یک کلاچ چندصفحه ای). در این حالت، کل مجموعه مانند یک جسم یکپارچه با نسبت ۱:۱ می چرخد. این قابلیت برای دنده های بالا در خودروها استفاده می شود تا راندمان ۱۰۰٪ برقرار شود. انتخاب مواد و طراحی کلاچ ها و ترمزهای داخلی این گیربکس ها تابع محاسبات پیچیده حرارتی و سایشی است که توسط سازندگان پیشرویی چون Sumitomo در سیستم های درایو صنعتی خود بهینه سازی شده است.
مزایا و معایب ساختار گیربکس خورشیدی
هیچ راه حل مهندسی بدون معاوضه نیست و گیربکس خورشیدی نیز از این قاعده مستثنی است. هرچند این نوع غالباً به عنوان یک انتخاب برتر معرفی می شود، همراهی مزایای چشمگیر با محدودیت های ذاتی اش مستلزم تحلیل دقیق متناسب با نیاز پروژه است. در این بخش، چرایی انتخاب و همچنین چالش های آن را بدون اغماض بررسی می کنیم.
مزایا: چگالی توان بالا، ابعاد کوچک، راندمان بالا
چگالی توان بالا، شاخص ترین برگ برنده این ساختار است. تقسیم بار بین سه تا شش دنده سیاره ای به جای یک نقطه تماس، باعث می شود یک گیربکس خورشیدی بتواند گشتاوری معادل یک گیربکس هلیکال با ابعاد دو تا سه برابر بزرگ تر را تحمل کند. این ویژگی به معنای استفاده از موتورهای کوچک تر برای یک کار مشخص است که در هزینه های اولیه و مصرف انرژی صرفه جویی می شود. برای مثال، در توربین های بادی، یک گیربکس خورشیدی صنعتی به دلیل وزن کمتر، بار وارده بر دکل و یاتاقان های یاو را کاهش می دهد.
ابعاد کوچک و هم محوری نیز امکان طراحی های بسیار فشرده را فراهم می کند. یک گیربکس خورشیدی دقیق می تواند مستقیماً داخل چرخ یک ربات متحرک یا مفصل یک بازوی صنعتی جا داده شود در حالی که شافت موتور و بار در امتداد یکدیگرند. راندمان بالای ۹۵٪ در هر مرحله نیز به دلیل ماهیت غلتشی (نه لغزشی) پروفیل چرخ دنده ها است که در مقایسه با سیستم های حلزونی که اتلاف حرارتی بالایی دارند، یک مزیت بزرگ به شمار می رود. این موضوع به ویژه در کاربردهای پیوسته مانند کانوایرها، تأثیر قابل توجهی بر هزینه های عملیاتی دارد. برای مطالعه درمورد چرخ دنده خورشیدی و زنجیر به صفحه آن مراجعه کنید.
معایب: پیچیدگی ساخت، هزینه تعمیرات، حساسیت به دقت
اما این عملکرد بالا بهایی دارد: پیچیدگی خیره کننده در طراحی و ساخت. تعداد قطعات زیاد (دنده ها، یاتاقان های سوزنی، اسپیسرها، حامل ها، آب بندهای متعدد) به همراه تلرانس های ابعادی و هندسی بسیار سخت گیرانه (اغلب در گرید IT5 و بالاتر)، ماشین کاری و مونتاژ آن را به فرآیندی پرهزینه تبدیل می کند. یک خطای جزئی در ضخامت دندانه یک سیاره می تواند منجر به عدم توازن بار و ارتعاشات مخرب شود. این حساسیت بالا، نیازمند استفاده از تجهیزات اندازه گیری دقیق مانند CMM است.
هزینه تعمیرات نیز یک نقطه ضعف قابل توجه است. برخلاف یک گیربکس موازی که می توان یک چرخ دنده معیوب را به سادگی تعویض کرد، در ساختار سیاره ای، خرابی یک دندانه روی یک سیاره اغلب مستلزم تعمیرات اساسی و تعویض کل مجموعه سیاره ها، حامل و گاهی حلقه است، زیرا ممکن است ذرات شکسته شده به سایر بخش ها آسیب زده باشند. علاوه بر این، عیب یابی مشکلاتی مانند نویز غیرعادی نیازمند تخصص بالایی است، زیرا صداها از منابع متعدد و هم پوشان تولید می شوند. در مجموع، گیربکس خورشیدی یک شاهکار مهندسی است که برای کاربردهایی که فضا و وزن در اولویتند و هزینه های نگهداری توجیه دارد، ایده آل است.
کاربردهای رایج گیربکس خورشیدی در صنعت
بادقت بالا و چگالی توان فوق العاده، گیربکس خورشیدی به قلب تپنده طیف وسیعی از صنایع بدل شده است. ردپای آن را می توان از اعماق معادن تا ارتفاعات پرواز مشاهده کرد، جایی که قابلیت اطمینان و عملکرد در شرایط طاقت فرسا حرف اول را می زند. در این بخش، سه حوزه کاربردی شاخص را بررسی می کنیم که بدون وجود این مکانیزم سیاره ای، به شکل امروزی قابل تصور نبودند.
صنعت خودروسازی (جعبه دنده اتوماتیک)
در قلب اکثر جعبه دنده های اتوماتیک امروزی، یک یا چند مجموعه چرخ دنده خورشیدی وجود دارد. در این کاربرد، از قابلیت چند پیکربندی با قفل کردن اجزای مختلف برای تولید نسبت های گوناگون (دنده ۱ تا ۶ یا بیشتر) استفاده می شود. مجموعه های سیاره ای به صورت سری (مانند جعبه دنده Lepelletier) کنار هم قرار می گیرند و با کلاچ ها و ترمزهای کنترل شونده توسط واحد هیدرولیک (TCU)، یک تعویض دنده نرم و بدون وقفه در قدرت را فراهم می کنند.
مزیت حیاتی در اینجا انتقال گشتاور بسیار بالا در فضای بسیار محدود محفظه گیربکس است. خودروهای سنگین و شاسی بلندها برای حرکت اولیه به گشتاور زیادی نیاز دارند که دنده خورشیدی ساده با حلقه ثابت (دنده یک) آن را تأمین می کند. سپس با تغییر حالت قفل ها، نسبت تبدیل کاهش یافته و خودرو به سرعت بالا می رسد. فشردگی این ساختار نسبت به یک جعبه دنده دستی با چرخ دنده های موازی، به طراحان خودرو اجازه می دهد فضای بیشتری برای سرنشینان یا باتری ها در خودروهای برقی فراهم کنند.
صنایع هوافضا و رباتیک
در صنایع هوافضا، جایی که هر کیلوگرم وزن سوخت بیشتری مصرف می کند، گیربکس خورشیدی یک انتخاب غالب است. در بال گردها، برای کاهش دور بسیار بالای موتور توربوشفت (حدود ۲۰,۰۰۰ rpm) به دور مناسب روتور اصلی (حدود ۳۰۰ rpm)، از یک مجموعه سیاره ای چند مرحله ای بزرگ استفاده می شود. این گیربکس باید در عین سبکی، توانی معادل چند هزار اسب بخار را مدیریت کند. هرگونه خطا در ساخت آن فاجعه بار است، از این رو فرآیندهای کنترل کیفی ویژه ای برای این قطعات وضع می شود.
در مقابل، در رباتیک نیاز به دقت مطلق و لقی صفر است. گیربکس خورشیدی دقیق در مفاصل بازوهای صنعتی به کار می رود و باید حرکات بسیار کوچک (در حد میکرومتر) را بدون هیچ گونه خطای برگشتی (Backlash) اجرا کند. برای این منظور، از دنده های با پروفیل اصلاح شده و پیش بارگذاری مکانیکی (Preloading) روی دندانه ها استفاده می شود. این گیربکس ها که گاهی Strain Wave یا نوع خاصی از سیاره ای هستند، دقت تکرارپذیری زیر ۱ دقیقه قوسی را تضمین می کنند، که برای جوش کاری دقیق یا مونتاژ قطعات الکترونیکی ضروری است.
ماشین آلات سنگین و توربین های بادی
در ماشین آلات سنگین مانند بیل های مکانیکی عظیم (Dragline)، جرثقیل های دریایی و غلتک های معدنی، نیاز به گشتاورهای خروجی عظیم (گاهی بیش از ۵۰۰,۰۰۰ نیوتن متر) با دور بسیار پایین است. یک دنده خورشیدی چند مرحله ای با استفاده از تقسیم بار، تنها راه عملی برای انتقال این نیروها در ابعادی است که قابل حمل و نصب باشد. یک جرثقیل سقفی برای بلند کردن بار ۲۰۰ تن، گشتاوری چندین برابر گشتاور موتور الکتریکی خود نیاز دارد که توسط مراحل متوالی خورشیدی تأمین می شود.
توربین های بادی مدرن نیز نمونه ای درخشان از این کاربرد هستند. پره های عظیم با سرعت ۱۰ تا ۲۰ دور بر دقیقه می چرخند، اما ژنراتور نیاز به سرعت ۱۵۰۰ یا ۱۸۰۰ دور بر دقیقه دارد. این اختلاف، یک نسبت تبدیل ۱:۱۰۰ یا بیشتر را می طلبد. یک گیربکس خورشیدی سه مرحله ای (گاهی ترکیب با یک مرحله هلیکال) در بالای دکل و درون ناسل (Nacelle) قرار می گیرد. با توجه به دشواری و هزینه تعمیرات در ارتفاع، دوام و راندمان این گیربکس ها عوامل کلیدی در اقتصادی بودن یک مزرعه بادی است. تحلیل های مهندسی بر اساس استاندارد IEC 61400 برای این گیربکس ها الزامی است.
نکات تخصصی در طراحی و انتخاب گیربکس خورشیدی
انتخاب یک گیربکس خورشیدی مناسب، یک فرآیند مهندسی چندبعدی است که فراتر از تطبیق ساده توان و دور ورودی می رود. یک انتخاب نادرست می تواند به معنای شکست زودهنگام دنده ها، نشتی روغن، یا خرابی بلبرینگ ها تحت بارهای پیش بینی نشده باشد. در این بخش، سه عامل تعیین کننده که متخصصان در هنگام طراحی و انتخاب باید به آن ها توجه ویژه داشته باشند را تشریح می کنیم.
معیارهای انتخاب نسبت تبدیل و گشتاور
انتخاب نسبت تبدیل ظاهراً ساده است: نسبت دور ورودی به دور خروجی مورد نیاز. اما نکته ظریف در “گشتاور معادل” (Equivalent Torque) نهفته است. اگر بار اعمالی متغیر و دارای ضربات باشد (مانند سنگ شکن)، گشتاور نامی کاتالوگی کافی نیست. باید گشتاور معادل را با فرمول $T{eq} = \sqrt[3]{\frac{\sum ni ti Ti^3}{\sum ni ti}}$ محاسبه کرد تا معیار واقعی خستگی دنده ها لحاظ شود. همچنین باید ضریب سرویس (Service Factor) که معمولاً بین ۱.۲۵ تا ۲.۵ توسط سازنده بر اساس نوع بار (یکنواخت، ضربه ای متوسط، ضربه ای سنگین) توصیه می شود، در گشتاور قابل تحمل اسمی ضرب شود.
نکته کلیدی دیگر، محدودیت حرارتی است. یک گیربکس ممکن است از نظر استحکام مکانیکی دنده ها یک گشتاور خاص را تحمل کند، اما حرارت تولیدی در توان نامی به قدری بالا باشد که روغن و آب بندها تخریب شوند. این “توان حرارتی” (Thermal Power) اغلب در کاتالوگ ها در کنار گشتاور اسمی ذکر می شود و در کاربردهای پیوسته (مانند اکسترودرها) می تواند عامل محدودکننده انتخاب باشد. نرم افزارهای انتخاب محصول شرکت هایی مانند SEW-Eurodrive این محاسبات پیچیده را به صورت خودکار انجام می دهند.
اهمیت روانکاری و خنک کاری در گیربکس
روانکاری در یک گیربکس خورشیدی دو وظیفه حیاتی دارد: کاهش اصطکاک و مهم تر از آن، خنک کاری. به دلیل چگالی توان بالا، میزان حرارت تولیدی در واحد حجم پوسته بسیار زیاد است. روغن با گردش در میان دندانه ها و یاتاقان ها گرما را جذب کرده و به پوسته منتقل می کند. انتخاب ویسکوزیته مناسب (بر اساس استاندارد ISO VG 220 تا 460 بسته به اندازه و دور) و نوع روغن (معدنی یا سنتتیک) برای تشکیل فیلم الاستوهیدرودینامیک (EHL) بین سطوح دندانه در حال غلتش حیاتی است.
در گیربکس های بزرگ مانند توربین های بادی، روانکاری پاششی (Splash Lubrication) کافی نیست و از سیستم روغن کاری تحت فشار با پمپ، فیلتر و مبدل حرارتی (خنک کن روغن به آب یا هوا) استفاده می شود. عدم توجه به خنک کاری منجر به افت سریع ویسکوزیته، کاهش ضخامت فیلم روغن، تماس فلز با فلز و در نهایت سایش چسبان (Scuffing) دندانه ها می شود. آب بندی گیربکس نیز در این میان نقش پررنگی دارد: یک کاسه نمد فرسوده می تواند باعث نشت روغن و ورود ذرات ساینده به داخل شود که همه تلاش ها برای روانکاری دقیق را بی اثر می کند.
مواد ساخت و عملیات حرارتی دنده ها
انتخاب مواد برای اجزای گیربکس خورشیدی یک علم مواد پیشرفته است. دنده خورشیدی که تحت بالاترین تنش های تناوبی قرار دارد، معمولاً از فولاد سمانتاسیون (Case Hardening Steel) مانند 20MnCr5 یا 18CrNiMo7-6 ساخته می شود. پس از ماشین کاری خشن، عملیات کربوره کردن (Carburizing) در دمای حدود ۹۲۰ درجه سانتی گراد و سپس کوئنچ و تمپر انجام می شود تا یک لایه سطحی با سختی ۶۰ تا ۶۲ راکول C و مغزی چقرمه ایجاد شود. این ترکیب، مقاومت در برابر سایش و در عین حال مقاومت در برابر شکست ترد را فراهم می کند.
برای دنده حلقه ای که تنش های کششی در ریشه دندانه نگران کننده است، گاهی از فولادهای نیتریده (Nitriding Steel) مانند 31CrMoV9 استفاده می شود که سختی سطحی بالایی (حدود ۷۵۰ HV) با اعوجاج بسیار کم در حین عملیات حرارتی ایجاد می کند. حامل نیز اگرچه دندانه ندارد، اما صلبیت آن حیاتی است و اغلب از چدن داکتیل (GGG40) ریخته گری دقیق می شود تا ارتعاشات را میرا کند. انتخاب نادرست جنس یا عملیات حرارتی، مثلاً عمق کم لایه سخت شده، می تواند به پدیده “کندگی پوسته ای” (Spalling) منجر شود و عمر بلبرینگ گیربکس را نیز به شدت کاهش دهد. سازندگان بزرگ برای هر بار خاص، آنالیز المان محدود ریزساختاری انجام می دهند.
سوالات متداول (FAQ)
چرا به این گیربکس، گیربکس خورشیدی یا سیاره ای می گویند؟
این نام گذاری مستقیماً از آرایش فیزیکی چرخ دنده ها الهام گرفته شده است. در مرکز یک چرخ دنده به نام خورشید (Sun) قرار دارد و سه یا چند چرخ دنده کوچک تر به دور آن می چرخند که نقش سیارات (Planets) را ایفا می کنند. این مجموعه درون یک چرخ دنده حلقه ای بزرگ تر حرکت می کند که می توان آن را به مدار سیارات تشبیه کرد. این تجسم نجومی از قرن ها پیش برای توصیف این مکانیزم استفاده شده و به دلیل گویایی بالا، به عنوان نام استاندارد صنعتی پذیرفته شده است.
اجزای اصلی تشکیل دهنده یک گیربکس خورشیدی کدامند؟
چهار جزء اصلی مکانیکی در هر گیربکس خورشیدی وجود دارد: دنده خورشیدی (شافت ورودی اغلب به آن متصل است)، دنده های سیاره ای که روی حامل (Carrier) سوارند و همزمان با خورشید و حلقه درگیر می شوند، و دنده حلقه ای که دندانه های داخلی دارد. علاوه بر این، قطعات جانبی حیاتی مانند یاتاقان های سوزنی داخل سیاره ها، یاتاقان های اصلی شافت ها، آب بندی گیربکس برای جلوگیری از نشت روغن، و محفظه گیربکس که تمامی این مجموعه را در بر می گیرد نیز از عناصر ضروری هستند.
چگونه راندمان گیربکس خورشیدی را افزایش دهیم؟
راندمان بالا ذاتاً در طراحی این سیستم وجود دارد، اما می توان آن را با چند اقدام به حداکثر رساند. اول، استفاده از روغن سنتتیک با ویسکوزیته بهینه برای کاهش تلفات اصطکاکی (Churning Losses)؛ روغن های سنتتیک ضریب اصطکاک داخلی کمتری دارند. دوم، اطمینان از دقت بالای مونتاژ و توزیع بار یکسان بین سیاره ها تا یک سیاره بار اضافی را متحمل نشود. سوم، در صورت وجود، استفاده از دنده های با پروفیل اصلاح شده (Profile Shift) برای کاهش لغزش های نسبی در نقطه درگیری دندانه ها که طبق تحلیل های نرم افزاری قابل دستیابی است.
تفاوت گیربکس خورشیدی دو مرحله ای و سه مرحله ای چیست؟
تفاوت اصلی در نسبت تبدیل و سطح گشتاور خروجی است. یک گیربکس خورشیدی دو مرحله ای از دو مجموعه سیاره ای متوالی تشکیل شده و معمولاً نسبت هایی در محدوده ۲۰:۱ تا ۱۰۰:۱ ارائه می دهد. برای نسبت های بالاتر (مثلاً ۱۵۰:۱ تا ۵۰۰۰:۱) یک مرحله سوم اضافه می شود. تفاوت دیگر، طول و وزن بیشتر در نوع سه مرحله ای و همچنین کاهش جزئی راندمان کل (زیرا تلفات هر مرحله جمع می شود) است. انتخاب بین این دو، مستقیماً به فضای نصب موجود و نیاز دقیق گشتاور بستگی دارد.
چرا گیربکس خورشیدی فضای کمتری اشغال می کند؟
دلیل این فشردگی، اصل تقسیم بار میان چندین دنده سیاره ای است. به جای اینکه کل نیرو از یک مسیر و یک جفت چرخ دنده بزرگ عبور کند، در سه یا چند مسیر موازی تقسیم می شود. بنابراین، هر چرخ دنده می تواند کوچک تر باشد. همچنین، آرایش هم محور شافت ها، فضای مرده طولی که در گیربکس های موازی شافت ها با فاصله اشغال می کنند را حذف می کند. نتیجه نهایی، یک حجم هندسی استوانه ای با چگالی توان بسیار بالا است که در مقایسه با یک گیربکس موازی هم توان، تا ۵۰٪ حجم و وزن کمتری دارد.
