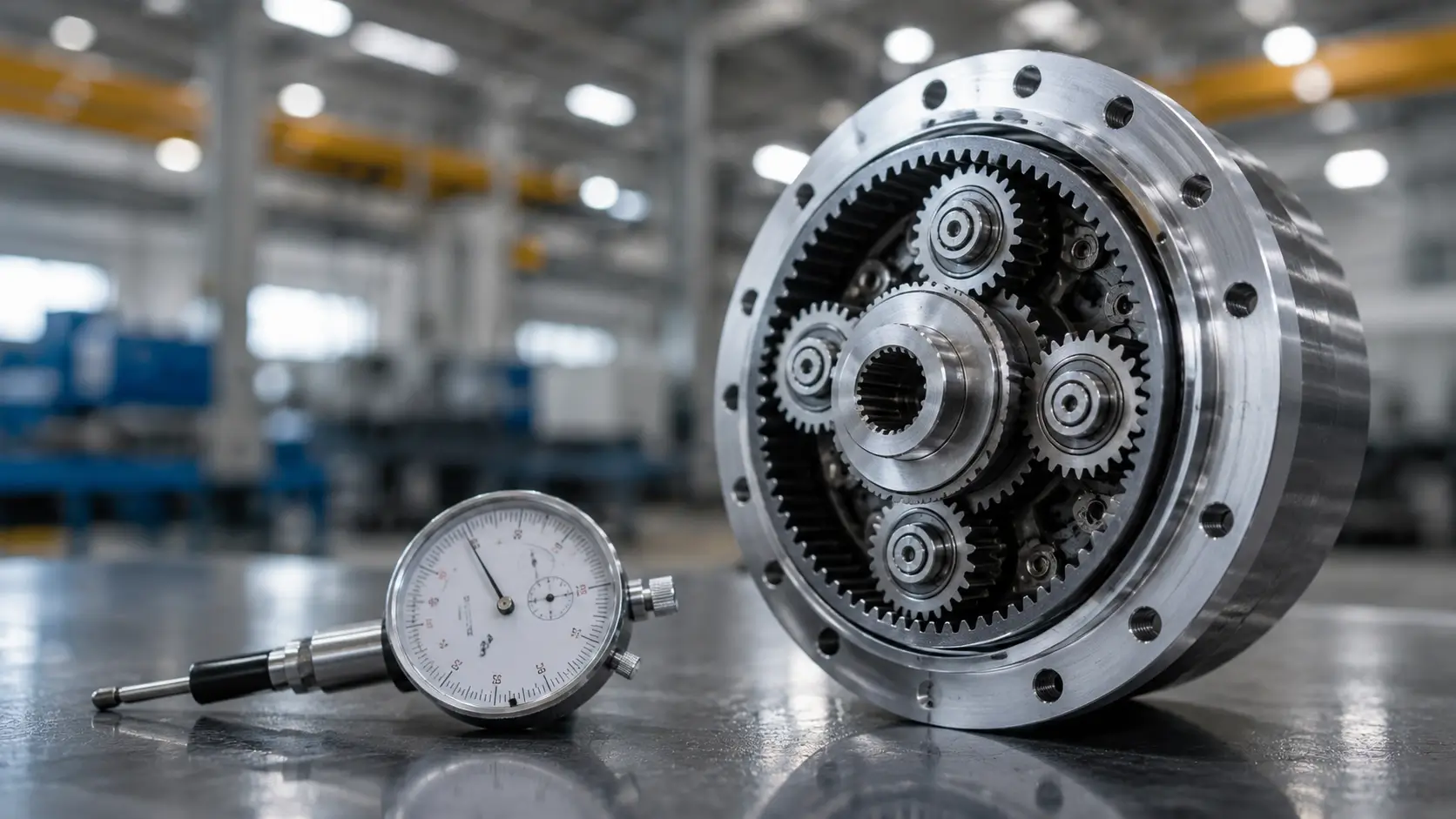

گیربکس های خورشیدی (سیاره ای) به دلیل طراحی فشرده و توان انتقال گشتاور بالا، در بسیاری از صنایع انتخاب اول هستند. اما آنچه یک گیربکس خورشیدی را برای کاربردهای پیشرفته مناسب می سازد، «دقت» آن است. دقت در اینجا فراتر از راندمان صرف است؛ به معنای توانایی گیربکس در انتقال حرکت بدون خطا، حفظ موقعیت و پاسخ گویی دقیق به فرمان های سیستم سروو می باشد. در این مقاله، پارامترهای تعیین کننده دقت، استانداردهای بین المللی و عوامل طراحی که بر دقت گیربکس خورشیدی تأثیر می گذارند، به صورت جامع بررسی می شوند. همچنین مقایسه ای با سایر انواع گیربکس انجام می دهیم تا معیارهای انتخاب در صنایع حساس مانند روباتیک، ماشین ابزار CNC و تجهیزات اندازه گیری روشن گردد. برای خرید گیربکس خورشیدی میتوانید با متخصصین ما مشورت نمایید.
| ویژگی | گیربکس خورشیدی | گیربکس حلزونی | گیربکس هارمونیک |
|---|---|---|---|
| محدوده لقی (Backlash) | 1 تا 15 دقیقه قوسی (بسته به طراحی) | 10 تا 60 دقیقه قوسی | کمتر از 1 دقیقه قوسی |
| دقت انتقال زاویه ای | بالا در مدل های سروو | پایین | بسیار بالا |
| راندمان | 95 تا 98 درصد | 40 تا 85 درصد | 85 تا 90 درصد |
| ظرفیت گشتاور | بالا، تا بیش از 500,000 نیوتن متر | متوسط | نسبتاً پایین |
| هزینه | متوسط تا بالا | پایین | بالا |
| کاربردهای رایج | روباتیک، CNC، ماشین ابزار | کاربردهای عمومی با دقت پایین | روباتیک دقیق، هوافضا |
تعریف دقت در گیربکس خورشیدی
دقت در گیربکس خورشیدی مفهومی چندبعدی است که برخلاف تصور رایج، صرفاً به لقی (Backlash) محدود نمی شود. در یک سیستم انتقال قدرت دقیق، دقت به معنای انطباق حرکت خروجی با ورودی در تمامی زوایا و تحت بارهای مختلف است. این ویژگی مستقیماً بر عملکرد سیستم های کنترل حلقه بسته تأثیر می گذارد و از بروز نوسان، خطای موقعیت و کاهش کیفیت قطعه نهایی جلوگیری می کند. برای درک بهتر، باید دقت را از مفاهیمی مانند راندمان و گشتاور تفکیک کرد.
تفاوت دقت، راندمان و گشتاور
بسیاری از مهندسان در بدو انتخاب، راندمان بالا یا گشتاور خروجی زیاد را با دقت یکی می گیرند، حال آنکه این سه ویژگی کاملاً مستقل هستند. راندمان نشان دهنده نسبت توان خروجی به ورودی است و بیشتر تحت تأثیر نوع درگیری دنده ها و روانکاری قرار دارد. یک گیربکس می تواند راندمان 95 درصدی داشته باشد اما به دلیل لقی زیاد، در کاربردهای دقیق غیرقابل استفاده باشد. گشتاور نیز صرفاً به ظرفیت تحمل بار اشاره دارد و ربطی به دقت انتقال حرکت ندارد. دقت، مشخصاً به میزان انحراف زاویه ای خروجی نسبت به ورودی ایده آل گفته می شود و با پارامترهایی مانند خطای انتقال بیان می شود. بنابراین، در کاربردهای حساس، دقت اغلب مهم تر از صرف راندمان یا گشتاور اسمی است.
پارامترهای کلیدی دقت: لقی، خطای زاویه ای، هیسترزیس
برای سنجش دقت یک گیربکس خورشیدی، سه پارامتر اصلی تعریف می شود: لقی (Backlash) که به فاصله آزاد بین دنده های درگیر گفته می شود، هرچند ساده ترین شاخص است اما تصویر کاملی ارائه نمی دهد. خطای زاویه ای (Angular Transmission Error) اختلاف بین موقعیت زاویه ای واقعی خروجی و موقعیت تئوری آن است که تحت بار، سرعت و دما تغییر می کند. این پارامتر مهم ترین سنجه برای سیستم های سروو به شمار می رود. هیسترزیس (Hysteresis Loss) نیز خطای باقیمانده هنگام تغییر جهت است و ناشی از الاستیسیته چرخ دنده ها، بلبرینگ ها و سایر اجزا می باشد. این عوامل مجموعاً دقت انتقال واقعی را رقم می زنند و در استانداردهایی مانند ISO 1328 و AGMA 2015 کمی سازی می شوند.
تأثیر لقی (Backlash) بر دقت خروجی
لقی در هر سیستم چرخ دنده ای اجتناب ناپذیر است، اما در گیربکس خورشیدی با طراحی مهندسی می توان آن را به حداقل رساند. لقی بالا مستقیماً باعث ایجاد خطای موقعیت، نوسان در سیستم های کنترل و کاهش دقت تثبیت موقعیت می شود. در یک بازوی روباتیک، حتی چند دقیقه قوسی لقی می تواند خطای چند میلی متری در نوک ابزار ایجاد کند. بنابراین کنترل لقی، گام نخست در بهبود دقت گیربکس خورشیدی است.
انواع لقی در گیربکس خورشیدی
لقی در گیربکس خورشیدی به دو نوع لقی زاویه ای و لقی مماسی تقسیم می شود. لقی مماسی، فاصله آزاد بین دندانه ها در راستای خط گام است و غالباً با واحد میلی متر یا اینچ بیان می گردد. اما در کاربردهای دقیق، لقی زاویه ای مهم تر است و بر حسب دقیقه قوسی (arcmin) یا میلی رادیان اندازه گیری می شود. یک گیربکس خورشیدی استاندارد ممکن است بین 10 تا 15 arcmin لقی داشته باشد، در حالی که مدل های سروو گیربکس با تکنیک های سنگ زنی و انتخاب پیش بار (preload) می توانند لقی را به زیر 1 arcmin کاهش دهند. منبع این لقی تنها از دنده ها نیست؛ لقی بلبرینگ ها، خارها و اتصالات نیز سهم دارند.
روش های اندازه گیری و استانداردهای لقی (ISO 1328, AGMA)
برای اطمینان از عملکرد، لقی باید طبق پروتکل های استاندارد اندازه گیری شود. در استاندارد ISO 1328 (سیستم دقت چرخ دنده های سیلندری)، گریدهای دقت تعریف شده اند که تلرانس های دنده و خطای کامپوزیت را شامل می شوند. به طور خاص، گرید 5 یا بالاتر برای گیربکس های دقیق الزامی است. AGMA 2015 (استاندارد انجمن تولیدکنندگان چرخ دنده آمریکا) نیز معیارهایی برای کلاس دقت و لقی ارائه می دهد. در عمل، اندازه گیری با تثبیت ورودی و اعمال گشتاور ناچیز به خروجی تا شروع حرکت انجام می شود و زاویه چرخش ثبت می گردد. تجهیزات Klingelnberg و Gleason ابزارهای پیشرفته ای هستند که با تحلیل پروفیل دنده و خطای انتقال، لقی را با دقت میکرونی تعیین می کنند.
عوامل طراحی و ساخت مؤثر بر دقت گیربکس
دقت نهایی یک گیربکس خورشیدی حاصل ترکیبی از انتخاب مواد، تلرانس های ساخت و دقت مونتاژ است. حتی اگر طراحی تئوریک کامل باشد، انحرافات کوچک در تولید می تواند خطای زاویه ای را چند برابر کند. بنابراین، دانش فنی و کنترل کیفی در تمام مراحل از شمش فولاد تا گیربکس نهایی تعیین کننده است.
تأثیر جنس و عملیات حرارتی چرخ دنده ها
جنس چرخ دنده ها نه تنها بر طول عمر، بلکه بر دقت نیز اثر مستقیم دارد. فولادهای آلیاژی مانند 20MnCr5 یا 8620 پس از کربندهی (Case Hardening) و سخت کاری سطحی، سختی سطحی 58-62 HRC پیدا می کنند که مقاومت در برابر سایش را بالا می برد و از تغییر شکل پلاستیک تحت بار جلوگیری می کند. اما این فرایند باعث اعوجاج جزئی می شود که باید با سنگ زنی دقیق (Grinding) اصلاح گردد. برندهایی مانند Neugart و Wittenstein از فرایندهای سنگ زنی پروفیل دنده پس از عملیات حرارتی استفاده می کنند تا خطای پروفیل (Profile Error) را به حداقل برسانند. جنس و سختی مناسب، پایداری ابعادی را در بلندمدت تضمین کرده و از رشد لقی در سیکل کاری جلوگیری می نماید.
نقش تلرانس های ماشین کاری و مونتاژ
دقت ماشین کاری به تنهایی کافی نیست، بلکه تطابق قطعات در مرحله مونتاژ حیاتی است. تلرانس دنده طبق کلاس های DIN 3963 مشخص می شود؛ مثلاً کلاس 5 یا 6 برای گیربکس های دقیق نیاز است. تلرانس های موقعیت سوراخ های کریر، هم محوری (coaxiality) و توازی محورها اگر خارج از محدوده باشند، توزیع بار نابرابر و لقی متغیر ایجاد می کنند. از این رو، سازندگان معتبر از فیکسچرهای دقیق و اندازه گیری های سه بعدی (CMM) حین مونتاژ بهره می گیرند. حتی تلرانس های کوچک در حد میکرون می توانند بر دقت تثبیت موقعیت تأثیر مشهود داشته باشند.
اثر نوع بلبرینگ و فاصله محوری
بلبرینگ ها نقش کلیدی در دقت کلی دارند. استفاده از بلبرینگ های تماس زاویه ای (Angular Contact) با پیش بار کنترل شده، لقی محوری و شعاعی را حذف کرده و صلبیت سیستم را بالا می برد. در مقابل، بلبرینگ های شیار عمیق ساده ممکن است تحت بار دچار جابه جایی شوند و هیسترزیس را افزایش دهند. همچنین فاصله محوری (Center Distance) دقیق میان خورشیدی و سیاره ای ها باید در محدوده تلرانس بسیار تنگ نگه داشته شود. هر گونه انحراف در فاصله محوری، درگیری دنده را از حالت بهینه خارج کرده و خطای زاویه ای را به طور غیرخطی افزایش می دهد.
نحوه اندازه گیری دقت در گیربکس خورشیدی
برای اطمینان از تطابق عملکرد با نیازهای طراحی، گیربکس های دقیق باید تحت تست های استاندارد قرار گیرند. اندازه گیری دقیق نه تنها برای کنترل کیفیت، بلکه برای تنظیم پارامترهای سروو درایو (مانند گین فیدبک) ضروری است. دو روش مستقیم و غیرمستقیم با استفاده از تجهیزات نوری و الکترونیکی رایج است.
استفاده از اینکودر و دستگاه تئودولیت
در روش مستقیم، یک اینکودر با دقت بالا (مثلاً 20,000 پالس بر دور یا بیشتر) روی شافت خروجی نصب می شود و چرخش در طول یک یا چند دور کامل ثبت می گردد. با مقایسه پالس های تئوری و واقعی، خطای تجمعی زاویه ای به دست می آید. برای دقت های زیر ثانیه قوسی، از دستگاه تئودولیت (Theodolite) یا اتوکلیماتور به همراه آینه های دقیق استفاده می شود. این روش که در آزمایشگاه های متبرولوژی به کار می رود، می تواند خطای زاویه ای را در حد 0.1 arcsec اندازه گیری کند. ترکیب اینکودر و تئودولیت در تست های پذیرش نهایی (FAT) برای گیربکس های سروو با کلاس دقت بالا استاندارد است.
تست خطای انتقال زاویه ای (Angular Transmission Error)
این تست فراتر از اندازه گیری لقی است و خطای دینامیکی را در حین حرکت ارزیابی می کند. دو اینکودر با دقت بالا همزمان روی شافت ورودی و خروجی نصب می شوند و داده ها با نرخ نمونه برداری بالا پردازش می گردند. اختلاف بین موقعیت تئوری خروجی (با احتساب نسبت تبدیل) و موقعیت واقعی، نمودار خطای انتقال را تشکیل می دهد. مؤلفه های فرکانسی این خطا (مانند خطای گام دنده، خروج از مرکزی) تحلیل می شود تا منبع عیب شناسایی گردد. بر اساس استاندارد AGMA 2015 و DIN 3963، حد مجاز برای این خطا در کلاس های مختلف تعریف شده است.
استانداردهای تست دقت (DIN 3963, AGMA 2015)
استاندارد DIN 3963 (سیستم تلرانس برای چرخ دنده های سیلندری) گریدهای دقت را از 1 تا 12 تعریف می کند؛ هرچه عدد کمتر، دقت بالاتر. برای یک گیربکس خورشیدی دقیق، رعایت گرید 5 یا 6 ضروری است. استاندارد AGMA 2015 نیز کلاس های A2 تا A12 را برای تلرانس های پروفیل، مارپیچ و گام مشخص می نماید. این استانداردها روش های اندازه گیری لقی، خطای انتقال و هیسترزیس را نیز پوشش می دهند. تطابق با این استانداردها، مبنای مقایسه و انتخاب برندهای معتبر جهانی مانند Stöber یا Harmonic Drive است.
مقایسه دقت گیربکس خورشیدی با سایر انواع گیربکس
در انتخاب یک سیستم انتقال قدرت، دانستن جایگاه گیربکس خورشیدی نسبت به رقبا از نظر دقت ضروری است. اگرچه مدل های خاصی از گیربکس هارمونیک دقت بالاتری دارند، اما محدودیت های گشتاوری و هزینه ای آن ها باعث می شود گیربکس خورشیدی گزینه متعادل تری برای بسیاری از کاربردها باشد. در ادامه، این مقایسه را با جزئیات بیشتر بررسی می کنیم.
گیربکس خورشیدی در مقابل گیربکس حلزونی
گیربکس حلزونی به دلیل طراحی ساده و هزینه پایین، در کاربردهای عمومی فراوان است، اما از منظر دقت ضعیف عمل می کند. لقی معمول در حلزونی ها به دلیل نیاز به روانکاری و سایش سریع، بین 10 تا 60 دقیقه قوسی متغیر است و با گذر زمان افزایش می یابد. همچنین هیسترزیس بالایی دارند. در مقابل، گیربکس خورشیدی با کیفیت بالا می تواند لقی زیر 3 arcmin ارائه دهد و به دلیل توزیع بار بین چند دندانه، پایداری دقت در سیکل های طولانی را حفظ کند. بنابراین، برای ماشین ابزار CNC یا روبات ها، گیربکس حلزونی هرگز نمی تواند جایگزین مدل دقیق خورشیدی شود.
گیربکس خورشیدی در مقابل گیربکس هارمونیک
گیربکس هارمونیک (Harmonic Drive) با بهره گیری از انعطاف پذیری یک اسپلاین موجی، لقی صفر تا کمتر از 1 arcmin را به دست می دهد و از این نظر برتر از اغلب گیربکس های خورشیدی است. با این حال، تراکم گشتاور آن محدود است و برای گشتاورهای بالای 2000 نیوتن متر بسیار گران و حجیم می شود. در مقابل، یک گیربکس خورشیدی دقیق با گرید 5 می تواند لقی 1–3 arcmin را با قابلیت حمل گشتاور ده ها هزار نیوتن متر ارائه دهد. در روبات صنعتی، مفاصل انتهایی معمولاً با هارمونیک درایو مجهز می شوند، اما محورهای اصلی و سنگین تر اغلب از گیربکس خورشیدی با اینکودر فیدبک موقعیت استفاده می کنند تا ترکیب دقت و گشتاور بهینه شود.
انتخاب بر اساس نیاز دقت و گشتاور
هیچ یک از انواع گیربکس به طور مطلق بر دیگری برتری ندارد؛ بلکه انتخاب بستگی به نقطه کار دارد. اگر گشتاور مورد نیاز بالا (مثلاً >5000 نیوتن متر) و دقت زاویه ای زیر 1 دقیقه قوسی کافی باشد، گیربکس خورشیدی سروو با راندمان گیربکس خورشیدی بالا و صلبیت مکانیکی، بهترین گزینه است. برای دقت های زیر 0.5 arcmin و بارهای سبک، هارمونیک درایو مطرح است. حلزونی تنها زمانی انتخاب شود که هزینه بر دقت اولویت دارد و نسبت تبدیل دقیق مدنظر نیست. بررسی منحنی لقی-گشتاور و نیز اینرتسیا (لختی) معادل در سیستم، از مراحل کلیدی طراحی است.
کاربردهای حساس به دقت در صنعت
در صنایعی که کیفیت قطعه نهایی به میکرون وابسته است، دقت گیربکس یک الزام غیرقابل مذاکره محسوب می شود. از فرزکاری پنج محوره گرفته تا جراحی رباتیک، خطای انتقال می تواند منجر به ضایعات پرهزینه یا حتی خطر جانی شود. در این بخش، چند حوزه کلیدی را بررسی می کنیم.
روباتیک و بازوهای صنعتی
بازوهای صنعتی نیازمند ترکیبی از دقت بالا، صلبیت و گشتاور هستند. در مفاصل شانه و آرنج، گشتاورهای سنگین با حرکات سریع همراه است. گیربکس خورشیدی دقیق با توانایی تحمل گشتاور بالا و حفظ لقی زیر 3 arcmin، عملکرد تکرارپذیر ربات را تضمین می کند. همچنین، طراحی فشرده آن امکان یکپارچه سازی با موتور و اینکودر را فراهم می کند. در ترکیب با فیدبک موقعیت از طریق اینکودر مطلق، دقت مسیر (Path Accuracy) به طور قابل توجهی افزایش می یابد. برندهایی مانند SEW-Eurodrive و Neugart سری های تخصصی برای روباتیک ارائه می دهند که تلرانس های مونتاژ آن ها برای صلبیت بالا بهینه سازی شده است.
ماشین آلات CNC و دستگاه های اندازه گیری
در ماشین های CNC، محورهای دورانی (Rotary Axes) مستقیماً روی کیفیت سطح و دقت ابعادی تأثیر می گذارند. هر arcmin خطا در محور چرخشی میز CNC به صورت خطی در نوک ابزار ظاهر می شود. از این رو، استفاده از گیربکس سروو خورشیدی با لقی کم (1–4 arcmin) و سختی پیچشی بالا استاندارد است. همچنین در دستگاه های اندازه گیری مختصات (CMM) و بال اسکرو های دقیق، هرگونه هیسترزیس در گیربکس باعث خطای رفت و برگشت می شود. به کارگیری گیربکس هایی که طبق ISO 1328 گرید 5 یا بهتر هستند، خطای انتقال را به حداقل می رساند.
سیستم های موقعیت یاب و خطوط تولید دقیق
صنایع الکترونیک، مونتاژ قطعات SMD و خطوط بسته بندی دارویی، به سیستم های موقعیت یاب با دقت میکرومتری نیاز دارند. یک سیکل کاری تکراری بدون هیسترزیس، ضامن ثبات فرایند است. در این سیستم ها، گیربکس خورشیدی با اینکودر چرخشی، موقعیت یابی را با خطای زیر 0.01 میلی متر روی میز متحرک انجام می دهد. دقت توقف و شروع مجدد (دقت تثبیت موقعیت) با کنترل لقی و انتخاب یاتاقان های پیش باردار تضمین می شود. استاندارد AGMA 2015 معیار خوبی برای مقایسه این کلاس از گیربکس ها است.
برندهای مطرح در گیربکس خورشیدی دقیق
بازار گیربکس های دقیق تحت سلطه شرکت های آلمانی و ژاپنی است که دهه ها تجربه در ساخت چرخ دنده های با تلرانس بسته دارند. انتخاب برند نه تنها به مشخصات فنی، بلکه به خدمات پس از فروش و تطابق با شرایط محلی نیز بستگی دارد.
محصولات Neugart و Wittenstein
Neugart (آلمان) یکی از پیشگامان در زمینه گیربکس دقیق است و سری های PLFN و PLE آن با لقی زیر 1 arcmin شناخته می شوند. این برند بر تکنولوژی سنگ زنی دنده و مونتاژ با پیش بار تمرکز دارد و در روباتیک و تجهیزات پزشکی کاربرد گسترده ای دارد. Wittenstein نیز با برند alpha، کلاس های مختلفی مانند SP+ و TP+ ارائه می دهد که هیسترزیس پایین و صلبیت بالا را تضمین می کنند. هر دو برند از استانداردهای DIN 3963 فراتر رفته و گواهی های لازم را دارند. انتخاب میان این دو اغلب به موجودی محلی و قیمت وابسته است. برای آشنایی با بار شعاعی گیربکس خورشیبدی کلیک کنید.
گیربکس های Stöber و Harmonic Drive
Stöber با سری PHQ/C و PE، گزینه های بسیار دقیقی برای ماشین ابزار CNC و محورهای چرخشی ارائه می دهد. این گیربکس ها با تلرانس های بسیار فشرده و بلبرینگ های سرامیکی اختیاری عرضه می شوند. Harmonic Drive اگرچه بیشتر با فناوری هارمونیک شناخته می شود، اما در سال های اخیر سری های دقیق هیبریدی با نام Harmonic Planetary ارائه کرده که لقی زیر 0.5 arcmin دارد. این برند برای کاربردهای روبات صنعتی بسیار دقیق و هوافضا انتخابی ایده آل است، هرچند هزینه آن بالاتر از میانگین بازار است.
معیارهای انتخاب برند بر اساس دقت و بودجه
هنگام انتخاب یک برند، ابتدا باید کلاس دقت مورد نیاز (arcmin لقی و خطای انتقال) مشخص شود. سپس گشتاور اسمی و بارهای دینامیکی بررسی گردند. برندهای اروپایی مانند Neugart و Stöber معمولاً 20 تا 30 درصد گران تر از نمونه های آسیایی هستند، اما طول عمر و دقت تضمین شده بالاتری دارند. برای صنایع حساس، سرمایه گذاری اضافی توجیه اقتصادی دارد. همچنین باید به موجودی کاتالوگ، قابلیت نسبت تبدیل دقیق مورد نیاز و سازگاری با موتورهای سروو توجه کرد. توصیه می شود از استانداردهای ISO 1328 و AGMA 2015 به عنوان معیارهای حداقلی در مشخصات فنی مناقصه استفاده شود.
سوالات متداول (FAQ)
لقی در گیربکس خورشیدی دقیقاً چیست و چرا مهم است؟
لقی (Backlash) فاصله آزادی است که بین دندانه های چرخ دنده در حال درگیری وجود دارد. در گیربکس خورشیدی، این فاصله به دلیل تلرانس های ساخت، سایش و تغییرات دمایی ضروری است. اهمیت آن از آنجا ناشی می شود که در تغییر جهت چرخش، لقی باعث می شود خروجی بلافاصله حرکت نکند و خطای موقعیت ایجاد شود. در سیستم های سروو با فیدبک موقعیت، این تأخیر می تواند به نوسان و خطای دائمی منجر شود. به همین دلیل، در کاربردهای CNC و روباتیک، لقی زیر 5 دقیقه قوسی یک الزام رایج است.
چه عواملی باعث افزایش لقی در طول زمان می شوند؟
سایش دندانه ها، تغییر شکل پلاستیک در سطح دنده، فرسایش بلبرینگ ها و شل شدن اتصالات مکانیکی اصلی ترین عوامل هستند. عملیات حرارتی ناکافی یا انتخاب جنس نامناسب می تواند سایش را تسریع کند. همچنین، اضافه بارهای مکرر یا شوک های گشتاوری باعث تغییر شکل الاستیک و به مرور دائمی می شود. روانکاری نامناسب و آلودگی نیز روند افزایش لقی را سرعت می بخشند.
آیا می توان لقی یک گیربکس خورشیدی را پس از مدتی تنظیم کرد؟
در بسیاری از گیربکس های خورشیدی صنعتی، لقی قابل تنظیم نیست، زیرا بر اساس تلرانس های دقیق و پیش بار طراحی شده اند. با این حال، بعضی مدل های ویژه با امکان تنظیم فاصله محوری یا استفاده از واشرهای شیم (shim) ارائه می شوند. اما حتی در آن ها نیز تنظیم توسط اپراتور غیرمجاز توصیه نمی شود و باید در کارخانه یا تعمیرگاه مجاز انجام شود. بهترین راهکار، انتخاب اولیه با کلاس دقت بالاتر و نگهداری پیشگیرانه است.
فرق بین خطای زاویه ای و لقی چیست؟
لقی تنها خطای مکانیکی در شروع حرکت پس از تغییر جهت است و به صورت یک زاویه ثابت بیان می شود. اما خطای زاویه ای (Transmission Error) یک پارامتر دینامیکی است که در حین چرخش نیز وجود دارد و ناشی از خطاهای پروفیل دنده، خروج از مرکزی، و خطای گام است. این خطا به صورت تابعی از موقعیت زاویه ای متغیر است. در سیستم های CNC، خطای زاویه ای حتی اگر لقی صفر باشد، می تواند باعث ایجاد نوسانات سطح و کاهش کیفیت شود.
آیا راندمان بالای گیربکس خورشیدی تضمین کننده دقت است؟
خیر، راندمان و دقت دو پارامتر مستقل هستند. راندمان بالا نشان دهنده تلفات اصطکاکی کم است که از کیفیت پروفیل دنده و روانکاری خوب ناشی می شود، اما ربطی به خطای انتقال ندارد. یک گیربکس می تواند 97% راندمان و همزمان 10 arcmin لقی داشته باشد. برعکس، برخی گیربکس های هارمونیک راندمان 85% اما دقت زیر 1 arcmin دارند. بنابراین، در کاربردهای دقیق باید مشخصات لقی و خطای زاویه ای مستقیماً از سازنده درخواست شود.
