چرخ دنده خورشیدی در ماشین آلات صنعتی | مزایا و کاربردها

در دنیای ماشین آلات صنعتی، انتقال قدرت با دقت و کارایی بالا اهمیت حیاتی دارد. یکی از پیشرفته ترین راه حل ها برای دستیابی به نسبت های دنده بالا در فضایی محدود، استفاده از سیستم های چرخ دنده خورشیدی است. این سیستم ها که به طور گسترده در گیربکس های سیاره ای به کار می روند، توانایی تحمل گشتاورهای سنگین، توزیع یکنواخت بار و ارائه راندمان بالا را به طور همزمان فراهم می کنند. در این نوشته، با نگاهی عمیق به ساختار، کاربردها، مزایا و چالش های فنی چرخ دنده خورشیدی می پردازیم تا متخصصان و تصمیم گیران صنعتی بتوانند انتخاب آگاهانه تری داشته باشند. برای شروع، مقایسه ای جامع میان سیستم دنده سیاره ای و سایر انواع رایج دنده ارائه می دهیم. برای خرید گیربکس خورشیدی میتوانید با متخصصین ما مشورت نمایید.

ویژگی	چرخ دنده خورشیدی (سیاره ای)	دنده ساده (Spur)	دنده مارپیچ (Helical)	دنده حلزونی (Worm)
نسبت دنده قابل ارائه	بسیار بالا (تا 1:10 در یک مرحله)	پایین	متوسط	بسیار بالا
راندمان انتقال قدرت	بالای 97% در هر مرحله	بالای 98%	بالای 98%	40-85%
تحمل گشتاور در حجم کم	عالی	ضعیف	متوسط	خوب
ابعاد و وزن کلی سیستم	جمع و جور، وزن کم	نسبتاً بزرگ	متوسط	بزرگ و سنگین
صدای عملیاتی	کم تا متوسط	بالا	کم	کم
هزینه ساخت اولیه	بالا	پایین	متوسط	متوسط
نیاز به تعمیر و نگهداری	حساس به روانکاری	کم	کم	زیاد (سایش سریع)

تعریف و ساختار چرخ دنده خورشیدی در سیستم های سیاره ای

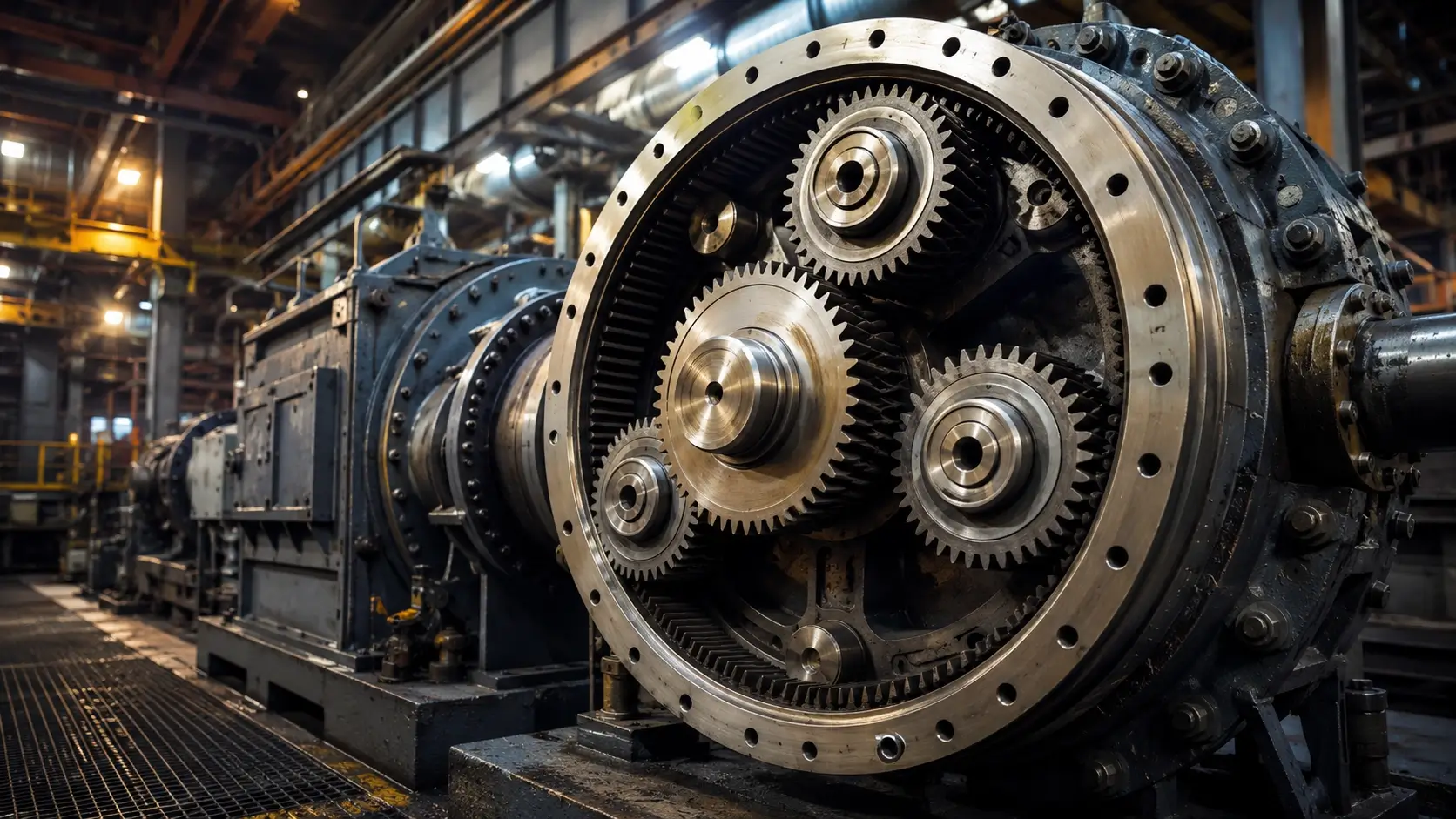

سیستم چرخ دنده خورشیدی یا سیاره ای، یک سازوکار انتقال قدرت فشرده است که از یک چرخ دنده مرکزی (خورشیدی) و چندین چرخ دنده پیرامونی (سیاره ای) تشکیل شده که همگی درون یک چرخ دنده رینگی محاط شده اند. نام گذاری آن برگرفته از شباهت آن به منظومه شمسی است. در این آرایش، بار به طور همزمان میان چندین دندانه توزیع می شود و همین امر، علت اصلی قابلیت بالای این سیستم در تحمل گشتاورهای سنگین در ابعاد کوچک است. برندهای معتبری همچون SEW-Eurodrive، Flender (Siemens)، Bonfiglioli و Sumitomo Drive Technologies از این معماری در محصولات پرچمدار خود بهره می برند.

اجزای اصلی سیستم دنده سیاره ای (خورشیدی، رینگی، پلانتری، حامل)

هر سیستم دنده سیاره ای از چهار جزء کلیدی تشکیل شده است: چرخ دنده خورشیدی (Sun gear) که معمولاً به عنوان ورودی عمل می کند و در مرکز مجموعه قرار دارد؛ چرخ دنده های سیاره ای (Planet gears) که پیرامون خورشیدی می چرخند و تعداد آن ها معمولاً سه یا بیشتر است تا تقارن بار حفظ شود؛ چرخ دنده رینگی (Ring gear) که دندانه های داخلی دارد و مجموعه را احاطه می کند؛ و حامل سیاره (Planet carrier) که محور چرخ دنده های سیاره ای را نگه می دارد و معمولاً شافت خروجی به آن متصل است. در بسیاری از کاربردها، بسته به اینکه کدام عضو ثابت باشد (خورشیدی، رینگی یا حامل)، نسبت ها و جهت های مختلفی به دست می آید.

تولید این اجزا نیازمند دقت بسیار بالایی است. برای مثال، چرخ دنده خورشیدی اغلب از فولاد آلیاژی عملیات حرارتی شده ساخته می شود تا سطح آن سختی بالایی برای مقاومت در برابر سایش داشته باشد، در حالی که مغز آن چقرمگی کافی را حفظ کند. حامل سیاره نیز باید صلبیت بالا و وزن کمی داشته باشد تا بتواند نیروهای گریز از مرکز و گشتاور را بدون خمش منتقل کند. انتخاب بلبرینگ صنعتی مناسب برای پشتیبانی از هر چرخ دنده سیاره ای، یکی از گلوگاه های طراحی است که بر دوام و راندمان سیستم تأثیر مستقیم دارد.

نحوه عملکرد و نقش چرخ دنده خورشیدی در توزیع بار

نحوه کار بدین صورت است که گشتاور ورودی از طریق شافت به چرخ دنده خورشیدی اعمال می شود. با چرخش خورشیدی، دندانه های آن با چرخ دنده های سیاره ای درگیر شده و آن ها را به گردش درمی آورد. چرخ دنده های سیاره ای نیز در حالی که به دور خورشید می چرخند، با دندانه های رینگی درگیر می شوند. اگر رینگی ثابت باشد، چرخش سیاره ها به صورت انتقالی حول خورشید تبدیل به حرکت دورانی حامل می شود و خروجی از حامل گرفته می شود. این مکانیزم، نسبت دنده بالا را در یک مرحله امکان پذیر می سازد.

نقش کلیدی چرخ دنده خورشیدی در این میان، شروع توزیع بار است. برخلاف دنده های ساده که بار تنها روی یک یا دو دندانه متمرکز می شود، در اینجا خورشیدی بار را میان چندین سیاره (معمولاً سه عدد) به طور مساوی تقسیم می کند. هر سیاره تنها کسری از بار کل را تحمل می کند و بنابراین تنش هر دندانه کاهش می یابد. این توزیع بار سبب می شود که بتوان گشتاور خروجی بسیار بالایی نسبت به وزن سیستم تولید کرد؛ عاملی که آن را برای ماشین آلات صنعتی فشرده، ایده آل می سازد.

کاربردهای صنعتی چرخ دنده خورشیدی

انعطاف پذیری طراحی در نسبت های گوناگون و همچنین قابلیت اطمینان بالا، سیستم دنده سیاره ای را به گزینه ای غالب در صنایع متعددی تبدیل کرده است. از ماشین آلات ساختمانی گرفته تا تجهیزات دقیق رباتیک، جای پای این فناوری دیده می شود. در ادامه، چند نمونه شاخص را بررسی می کنیم.

استفاده در گیربکس جرثقیل و بالابر

در جرثقیل های سقفی و متحرک، گشتاور بسیار زیادی برای بلند کردن بارهای سنگین مورد نیاز است، در حالی که فضای موجود برای نصب گیربکس محدود می باشد. یک گیربکس سیاره ای می تواند نسبت کاهش 1:20 یا بالاتر را در محفظه ای استوانه ای شکل که اغلب هم مرکز با موتور است، ارائه دهد. این گیربکس ها به لطف توزیع یکنواخت بار، هنگام بالا و پایین بردن بار نوسانات گشتاور را کاهش می دهند و حرکت نرم تری ایجاد می کنند که برای ایمنی و دقت در عملیات باربرداری ضروری است. همچنین گنجایش گشتاور خروجی این نوع گیربکس ها باعث شده تا در بالابرهای ساختمانی و وینچ های صنعتی جایگزین گیربکس های ساده شوند.

گیربکس های بالابر مدرن از استانداردهای کیفی سختگیرانه ای تبعیت می کنند. برای مثال، استفاده از گیربکس خورشیدی اجازه می دهد تا ضریب کارکرد (Service Factor) بالاتری نسبت به نمونه های حلزونی لحاظ شود. همچنین به دلیل تقارن درونی، ارتعاشات و صدا به حداقل می رسد که در محیط های کاری حساس یک مزیت محسوب می شود.

کاربرد در نوار نقاله و تجهیزات حمل مواد

نوار نقاله های معدن، سیمان و صنایع فرآوری به گشتاور راه اندازی بالا و سرعت ثابت نیاز دارند. گیربکس های سیاره ای به دلیل جمع وجور بودن، می توانند مستقیماً روی شفت درام نصب شوند. این طراحی حذف کوپلینگ ها و کاهش نقاط مستهلک را به همراه دارد. همچنین بار ناهمسان وارد بر دنده ها در استارت های سنگین، در سیستم سیاره ای به خوبی کنترل می شود و خطر شکست دندانه کاهش می یابد. تجربه نشان داده که در خطوط انتقال مواد با شیب تند، گیربکس های خورشیدی طول عمر بیشتری نسبت به نمونه های مارپیچ چندمرحله ای دارند.

افزون بر این، ضریب اطمینان بالا در این گیربکس ها به کاهش توقفات ناخواسته خط تولید کمک می کند. در طراحی های جدید، از آب بندی گیربکس تقویت شده با کاسه نمدهای لابیرنتی استفاده می شود که ورود گرد و غبار را به حداقل می رساند و باعث افزایش پایداری در شرایط سخت می شود.

نقش دنده خورشیدی در توربین های بادی و صنایع سنگین

شاید یکی از چالش برانگیزترین کاربردهای دنده خورشیدی، در توربین های بادی بزرگ باشد. روتور توربین با سرعت چرخشی پایین (حدود 15 تا 20 دور در دقیقه) حرکت می کند، در حالی که ژنراتور به سرعت بالاتری (حدود 1500 دور در دقیقه) نیاز دارد. در اینجا یک گیربکس افزاینده با چند مرحله سیاره ای و مارپیچی، نسبت سرعت را تأمین می کند. معمولاً مرحله اول یک سیستم سیاره ای است که بیشترین گشتاور ورودی را تحمل می کند. چرخ دنده خورشیدی در این مرحله باید قابلیت انتقال بارهای ضربه ای ناشی از وزش باد‫های تند را داشته باشد. به همین دلیل، سازندگان توربین همکاری نزدیکی با تأمین کنندگانی مانند Flender دارند که گریدهای خاص فولاد و عملیات های حرارتی پیشرفته را برای این قطعه به کار می گیرند.

در صنایع سنگین مانند نورد فولاد، مخلوط کن های بزرگ و خردکن های سنگ معدن نیز وضع مشابهی حاکم است. گشتاورهای فوق العاده بالا نیاز به گیربکسی با کمترین لقی و بیشترین استحکام دارد. گاهی اوقات از چندین ستاره سیاره ای (بیش از 3) در یک مرحله استفاده می شود تا ظرفیت باربری افزایش یابد. این آرایش ها با کمک نرم افزارهایی نظیر KISSsoft و Romax شبیه سازی می شوند تا توزیع بار ایده آل و تنش های خمشی و تماسی در محدوده مجاز قرار گیرد. طبق استاندارد AGMA 6123 برای طراحی گیربکس های توربین بادی، ضریب اطمینان در برابر خستگی بسیار بالا تعیین می شود.

مزایای استفاده از چرخ دنده خورشیدی نسبت به دنده های معمولی

در مقایسه با دنده های ساده، مارپیچ یا حلزونی، سیستم سیاره ای مزایای قابل توجهی دارد که دلیل اصلی محبوبیت آن در صنایع مدرن است. این مزایا تنها به صرفه جویی در فضا محدود نمی شود و ابعاد فنی عمیق تری دارد.

افزایش راندمان و کاهش فضا با نسبت دنده بالا

در یک دنده ساده، برای رسیدن به نسبت دنده 10:1 باید از دو مرحله کاهنده استفاده کرد که هر مرحله حدود 2% تلفات اصطکاکی دارد و فضای زیادی اشغال می کند. اما یک مرحله سیاره ای با نسبت مشابه می تواند در یک محفظه کوچک تر، راندمانی بالای 97% ارائه دهد. این راندمان بالا به دلیل تماس چندگانه دندانه ها و استفاده از بلبرینگ های کم اصطکاک در حامل سیاره ها حاصل می شود. همچنین به دلیل هم مرکز بودن ورودی و خروجی، طراحی ماشین آلات بهینه تر می شود.

چگالی گشتاور (نسبت گشتاور خروجی به وزن) در گیربکس های سیاره ای می تواند چند برابر دنده های ساده باشد. این ویژگی در تجهیزات هوافضایی و ربات های صنعتی که هر گرم وزن اهمیت دارد، حیاتی است. در واقع، با جابه جایی مقدار معینی از گشتاور، اندازه یک گیربکس سیاره ای تا 60% کوچک تر از یک گیربکس مارپیچ معادل خواهد بود.

تحمل گشتاور بالا و پایداری حرارتی

از آنجا که بار میان سه یا چهار سیاره تقسیم می شود، هر دندانه نیروی کمتری تحمل می کند. این امر باعث می شود سطح تنش تماسی کمتر از حد مجاز ماده باقی بماند و احتمال سایش زودرس کاهش یابد. به علاوه، تقارن موجود از ایجاد نیروهای شعاعی ناخواسته بر یاتاقان ها جلوگیری می کند و عمر بلبرینگ ها را می افزاید.

از منظر حرارتی نیز، چندین نقطه درگیر دندانه باعث پخش حرارت اصطکاکی در سطح وسیع تری می شود. همچنین جریان اجباری روغن در سیستم های روغن کاری گیربکس مدرن، حرارت را به خوبی دفع می کند. با این حال، پایداری حرارتی در گشتاورهای ممتد تنها در صورت انتخاب روانکاری صنعتی مناسب با ویسکوزیته صحیح و افزودنی های ضد سایش (EP) تضمین می شود.

قابلیت چندمرحله ای برای سرعت های متفاوت

یکی از مزایای جذاب دنده سیاره ای، ترکیب آسان چندین مرحله در یک محفظه است. می توان مرحله اول سیاره ای را با مرحله دوم مارپیچی و یا چندین مرحله سیاره ای پشت سر هم جفت کرد تا نسبت های کاهش بسیار بالایی (مثلاً 1:500) به دست آید. این انعطاف پذیری باعث می شود که بتوان از یک الکتروموتور استاندارد با سرعت 1400 دور در دقیقه، سرعت خروجی بسیار پایین را برای یک میز دوار یا میکسر وزنی تأمین کرد. همچنین امکان قفل کردن برخی اعضا وجود دارد تا چندین نسبت مختلف از یک جع به به دست آید که در گیربکس های اتوماتیک خودروها و تجهیزات راه سازی مرسوم است.

محدودیت ها و چالش های فنی دنده خورشیدی

با وجود برتری های فراوان، این سیستم کامل نیست و در صورت عدم رعایت الزامات فنی، به سرعت دچار مشکل می شود. شناخت این محدودیت ها برای مهندسان طراحی و نگهداری ضروری است.

حساسیت به روانکاری و نیاز به روغن مناسب

از آنجا که دنده های سیاره ای همزمان با یکدیگر و رینگی درگیرند، سرعت های نسبی و مدهای سایشی متفاوتی وجود دارد. در صورت استفاده از روغن نامناسب، پدیده Pitting (حفره دار شدن سطح دندانه) به سرعت آغاز می شود. روغن باید دارای شاخص ویسکوزیته بالا، پایداری حرارتی و مقاومت در برابر اکسیداسیون باشد. از استانداردهای معتبر بین المللی مانند DIN 51517 برای انتخاب روغن های صنعتی استفاده می شود. علاوه بر نوع روغن، وجود سیستم فیلتراسیون برای زدودن ذرات ریز فلزی ناشی از سایش اولیه بسیار حیاتی است، زیرا همین ذرات می توانند حکم ساینده را داشته باشند.

در گیربکس های با نصب عمودی یا زوایای خاص، روانکاری چرخ دنده خورشیدی بالایی ممکن است دچار مشکل شود. در چنین حالاتی، اغلب از پمپ روغن کمکی و مسیرهای هدایت شده برای اطمینان از رسیدن روانکار به دندانه خورشیدی استفاده می شود.

پیچیدگی تعمیر و تعویض قطعات

برخلاف یک دنده ساده که به راحتی می توان دندانه چرخ دنده معیوب را جدا کرد، دسترسی به چرخ دنده خورشیدی یا یکی از سیاره ها مستلزم پیاده سازی کامل مجموعه است. معمولاً نیاز به تجهیزات خاصی برای باز کردن حلقه های قفل شونده، تنظیم لقی و اعمال پیش بار دارد. اگر تکنسین به اندازه کافی ماهر نباشد، مونتاژ مجدد می تواند به خطای هم محوری و خرابی زودرس منجر شود.

همچنین قطعات یدکی گیربکس های خاص اغلب تنها از سوی سازنده اصلی تأمین می شوند و قیمت بالایی دارند. این امر برنامه ریزی برای انبارش قطعات بحرانی را ایجاب می کند.

هزینه اولیه بالاتر نسبت به دنده های ساده

ساخت یک چرخ دنده رینگی با دقت پروفیل بالا و عملیات حرارتی دقیق، به مراتب پرهزینه تر از دنده های ساده است. علاوه بر این، کنترل کیفی دقیق تر و الزام به استفاده از گریدهای بالای بلبرینگ، هزینه های تولید را افزایش می دهد. به طور میانگین، یک گیربکس سیاره ای با ظرفیت گشتاور معادل یک گیربکس مارپیچ، می تواند 20 تا 50 درصد گران تر باشد. با این حال، اگر هزینه کل چرخه عمر (شامل توقفات و فضای اشغال شده) در نظر گرفته شود، این اختلاف در بسیاری از کاربردها توجیه پذیر می شود.

مقایسه چرخ دنده خورشیدی با انواع دنده صنعتی دیگر

جدول ابتدای مقاله ابعاد کلی را نشان می دهد، اما درک دقیق تر تفاوت ها با بررسی موردی امکان پذیر است. در این بخش با جزئیات فنی، جایگاه دنده خورشیدی را در مقایسه با رقبا می سنجیم.

دنده خورشیدی در مقابل دنده مارپیچ (Helical Gear)

دنده های مارپیچ به دلیل درگیری تدریجی دندانه ها صدای کم تری دارند و می توانند گشتاور بالایی را منتقل کنند، اما برای یک نسبت معین، قطر چرخ دنده بزرگتری نیاز است و درگیری همزمان در یک خط تماس محدود است. در مقابل، در سیستم سیاره ای چندین خط تماس همزمان داریم که چگالی گشتاور را افزایش می دهد. به طور مثال، یک گیربکس تمام مارپیچ برای گشتاور 5000 نیوتن متر ممکن است 300 کیلوگرم وزن داشته باشد، در حالی که نمونه سیاره ای با همان گشتاور زیر 150 کیلوگرم است. با این حال، دنده مارپیچ در سرعت های بالاتر که روانکاری ساده تر است، ارجحیت دارد.

همچنین در دنده مارپیچی نیروی محوری ایجاد می شود که باید با یاتاقان های گران قیمت تحمل شود. دنده خورشیدی با پروفیل ساده (Spur) هیچ نیروی محوری ندارد، اما از نوع مارپیچ نیز می توان برای کاهش صدا استفاده کرد که در آن صورت یاتاقان بندی حامل پیچیده تر می شود.

دنده خورشیدی در مقابل دنده مخروطی (Bevel Gear)

دنده های مخروطی در درجه اول برای تغییر زاویه محور (معمولاً 90 درجه) به کار می روند و به خودی خود رقیب دنده خورشیدی نیستند. اما در مواقعی که هم نیاز به تغییر زاویه و هم نسبت بالا باشد، ممکن است یک مرحله مخروطی با یک مرحله سیاره ای ترکیب شود. دنده خورشیدی به دلیل هم محوری، برای آرایش های مستقیم شافت-شافت ایده آل است. دنده مخروطی اسپیرال نیز می تواند گشتاور خوبی تحمل کند، اما دقت ساخت آن بالا است و نسبت دنده بالایی با یک مرحله ارائه نمی دهد.

انتخاب نوع دنده بر اساس نسبت دور و گشتاور

یک راهنمای کلی برای مهندسان این است که اگر نسبت دنده مورد نیاز کمتر از 1:6 باشد و فضا محدودیت زیادی نداشته باشد، دنده های ساده یا مارپیچ گزینه های اقتصادی تری هستند. اما هرگاه نسبت بالاتر از 1:8 همراه با محدودیت شدید فضا، یا نیاز به اینرسی کم باشد، گیربکس سیاره ای گزینه برتر است. همچنین اگر پایداری حرارتی تحت بار کامل اولویت دارد، باید به منحنی های توان حرارتی کاتالوگ سازنده مراجعه شود که معمولاً برای گیربکس های سیاره ای تا حدودی بالاتر از گیربکس های مارپیچی است.

مراحل طراحی و انتخاب چرخ دنده خورشیدی برای ماشین آلات

انتخاب صحیح یک گیربکس سیاره ای نیازمند فرآیندی نظام مند است. خطا در این مرحله می تواند منجر به نویز، سایش زودهنگام یا شکست فاجعه بار شود. در ادامه گام های اصلی تشریح می شود.

محاسبه نسبت دنده و گشتاور مورد نیاز

ابتدا باید سرعت ورودی (از موتور) و سرعت خروجی مطلوب (برای محور متحرک) معلوم شود. نسبت تبدیل با تقسیم سرعت ورودی بر خروجی به دست می آید. گشتاور خروجی نیز بر اساس بار اعمالی محاسبه می شود (T = F × r). سپس با اعمال ضریب کارکرد (Service Factor) که از جداول استاندارد AGMA بر اساس نوع کار (یکنواخت، ضربه ای، متوسط) و ساعات کارکرد روزانه استخراج می شود، گشتاور طراحی افزایش می یابد. این عدد با ظرفیت های نامی کاتالوگ سازنده مقایسه می شود.

در طراحی های پیچیده، از نرم افزار طراحی دنده مانند KISSsoft برای مدل سازی دقیق سیستم و بهینه سازی پروفیل دندانه استفاده می شود. این نرم افزار تنش های تماسی و خمشی را محاسبه کرده و عمر خستگی را پیش بینی می کند.

انتخاب جنس و عملیات حرارتی (سختکاری، نیتراسیون)

جنس چرخ دنده خورشیدی معمولاً از فولادهای کربورایزینگ مانند AISI 8620 یا 9310 است که پس از ماشین کاری، تحت عملیات سختکاری سطحی (Case Hardening) قرار می گیرد تا لایه ای با سختی 58-62 HRC ایجاد شود. این لایه سخت مقاومت در برابر سایش و Pitting را بالا می برد. برای کاربردهایی با حجم تولید پایین و ابعاد بزرگ، گاهی از فولادهای نیتراسیونی مانند 34CrAlNi7 استفاده می شود که تغییر شکل کمتری ایجاد می کند. انتخاب اشتباه عملیات حرارتی می تواند باعث افت شدید مقاومت در برابر تنش های پسماند شود.

همچنین هم خوانی سختی چرخ دنده خورشیدی و سیاره ها اهمیت دارد. معمولاً توصیه می شود که سختی سیاره ها کمی کمتر از خورشیدی باشد تا سایش یکنواخت تر شود. استاندارد DIN 3990 دستورالعمل های جامعی برای محاسبه ظرفیت باربری بر اساس جنس و تلرانس ها ارائه می دهد.

بررسی پارامترهای تلرانس و نصب

تلورانس های ساخت، به ویژه فاصله مرکز به مرکز بین خورشیدی و سیاره ها، و بین سیاره ها و رینگی، حیاتی است. خطای نامناسب منجر به توزیع نابرابر بار و تشدید صدا می شود. در حین نصب، لقی (Backlash) باید مطابق دستورالعمل سازنده تنظیم شود؛ لقی زیاد موجب ضربه زدن دندانه ها و لقی کم باعث گیرپاژ حرارتی می شود. استفاده از شیم های دقیق و ابزارهای اندازه گیری مانند ساعت اندازه گیر برای اطمینان از هم محوری شافت ضروری است.

نکات تعمیر و نگهداری چرخ دنده خورشیدی در صنعت

یک برنامه نگهداری پیشگیرانه دقیق می تواند عمر گیربکس سیاره ای را از 5 سال به 15 سال افزایش دهد. این برنامه شامل بازرسی های دوره ای، آنالیز روغن و مراقبت از آب بندی است.

برنامه بازرسی و سرویس دوره ای روغن و فیلتر

روغن گیربکس باید هر 2000 تا 4000 ساعت کارکرد (بسته به شرایط) تعویض شود. در کنار آن، نمونه گیری روغن و آنالیز عناصر فرسایشی (ذرات آهن، مس، سیلیس) می تواند پیش آگاهی از سایش غیرعادی دهد. فیلترهای مغناطیسی و کاغذی باید در هر سرویس بازدید و تمیز شوند. افزایش ناگهانی ذرات آهنی نشان دهنده سایش پیشرفته دندانه ها یا بلبرینگ هاست. سطح روغن و دمای کارکرد نیز باید روزانه پایش شود.

تشخیص زودهنگام سایش و ترک در دنده خورشیدی

پایش ارتعاشات (Vibration Monitoring) مؤثرترین روش غیرتهاجمی برای عیب یابی است. با استفاده از شتاب سنج ها و تحلیل طیف فرکانسی، می توان فرکانس های درگیری دندانه (GMF) را رصد کرد. افزایش سطح انرژی در باندهای جانبی این فرکانس، معمولاً هشداردهنده ترک خستگی یا سایش نامتقارن دنده خورشیدی است. همچنین بازرسی چشمی با بورسکوپ از طریق دریچه بازدید می تواند پیتینگ های سطحی را آشکار کند.

روش های تعویض و تنظیم دنده در گیربکس سیاره ای

تعویض چرخ دنده خورشیدی نیازمند تخلیه کامل روغن، جدا کردن درپوش ها و خارج سازی حامل سیاره است. قبل از باز کردن، موقعیت دقیق قطعات با خط کشی نشانه گذاری شود. هنگام نصب چرخ دنده جدید، باید لقی به کمک ساچمه های پلاستیکی (Plastigage) یا ساعت اندازه گیر کنترل شود. پس از مونتاژ، یک دوره آب بندی مجدد و تست تحت بار سبک توصیه می شود. در بسیاری از موارد، تعمیرات اساسی باید توسط مراکز مجاز مانند نمایندگی های Bonfiglioli انجام شود تا از گارانتی برخوردار باشد.

عیوب رایج در چرخ دنده خورشیدی و راهکارها

با وجود طراحی مستحکم، عیوب خاصی در بهره برداری نادرست یا پایان عمر طبیعی ظاهر می شوند. شناخت سریع این عیوب از توقف های بلندمدت جلوگیری می کند.

سایش دندانه و بروز نویز (Pitting, Scoring)

پیتینگ (حفره های ریز) در اثر تنش های تماسی تکراری ایجاد می شود و اگر کنترل نشود، به خرابی گسترده می انجامد. علت اصلی می تواند اضافه بار، روانکاری ضعیف یا تلورانس های غیردقیق باشد. امتیازدهی (Scoring) سایش چسبنده ای است که در اثر پارگی فیلم روغن و تماس فلز با فلز رخ می دهد. راهکار شامل کاهش بار، بهبود کیفیت روغن (افزودن افزودنی EP) و در صورت امکان صیقل کاری سطوح آسیب دیده است.

نویز غیرعادی مانند زوزه یا تق تق احتمالاً نشان دهنده لقی بیش از حد، خرابی بلبرینگ سیاره یا شکسته شدن یک دندانه است. در صورت بروز نویز، باید فوراً متوقف و بازرسی شد.

شکستگی دنده در اثر اضافه بار یا خستگی

شوک های ناگهانی مانند گیر کردن ناگهانی نقاله یا سقوط بار می تواند نیرویی فراتر از حد تسلیم ماده ایجاد کند و باعث شکست ترد دندانه، به ویژه در ریشه آن شود. ترک های خستگی نیز در اثر بارگذاری چرخه ای و تمرکز تنش در ریشه دندانه پیشروی می کنند. استفاده از ضریب کارکرد مناسب در طراحی، نصب کوپلینگ های محدودکننده گشتاور و استفاده از فولادهای چقرمه تر، راهکارهای پیشگیرانه هستند. در برخی موارد، می توان با شبیه سازی دنده سیاره ای در Romax، نقاط پرتنش را شناسایی و شعاع انحنای ریشه را بزرگ تر طراحی کرد.

مشکلات روانکاری و داغ شدن گیربکس

اگر دمای پوسته گیربکس بیش از 85-90 درجه سانتی گراد شود (بسته به نوع روغن)، نشان دهنده روانکاری ناکافی یا سایش شدید است. این دما می تواند روغن را اکسید کرده و خاصیت روانکاری آن را از بین ببرد. علل رایج شامل کمبود روغن، مسدود شدن فیلتر ورودی پمپ، استفاده از روغن با ویسکوزیته اشتباه، یا خرابی سیستم خنک کاری (در صورت وجود) است. سرویس فوری سیستم روانکاری و شست شوی مجاری روغن ضروری ست.

فناوری های نوین در ساخت و بهبود چرخ دنده خورشیدی

صنعت دنده سازی با سرعت به سمت مواد پیشرفته، دیجیتالی شدن و فرآیندهای تولید افزایشی حرکت می کند تا محدودیت های سنتی را پشت سر بگذارد.

استفاده از مواد کامپوزیت و پوشش های پیشرفته

امروزه از کامپوزیت های زمینه پلیمری تقویت شده با الیاف کربن برای ساخت حامل های سیاره استفاده می شود تا وزن کاهش یافته و رفتار میرایی ارتعاش بهبود یابد. اگرچه برای دندانه های با بار بالا هنوز فولاد غالب است، اما پوشش های سطحی نوینی مانند DLC (کربن شبه الماسی) برای کاهش اصطکاک در مرحله اول توربین های بادی به کار می روند. این پوشش ها با ضریب اصطکاک بسیار پایین، حتی در شرایط روغن کاری ناقص از سایش می کاهند و راندمان را تا 2% افزایش می دهند.

شبیه سازی و بهینه سازی به کمک نرم افزار

امکان نرم افزار طراحی دنده مانند KISSsoft و Romax به مهندسان اجازه می دهد پیش از ساخت نمونه، توزیع بار میان سیاره ها را با در نظر گرفتن انعطاف بدنه و خطاهای ساخت شبیه سازی کنند. این نرم افزارها بر اساس متد DIN 3990 / ISO 6336 عمل می کنند و پروفیل اصلاح شده دندانه (Profile Modification) را برای کاهش تنش لبه ای پیشنهاد می دهند. همچنین تحلیل های خستگی و عمر مفید می تواند با دقت بالایی انجام شود.

تولید با دقت بالا به روش چاپ سه بعدی فلزی

چاپ سه بعدی فلزی (Additive Manufacturing) امکان ساخت هندسه های پیچیده ای را فراهم کرده که با ماشین کاری ممکن نیستند. برای مثال، چرخ دنده هایی با مجاری خنک کاری داخلی برای دفع بهتر حرارت یا حامل های یکپارچه با بهینه سازی توپولوژی، وزن را تا 40% کاهش می دهند. آلیاژهای مخصوص چاپ مانند Inconel 718 یا ماراجینگ استیل می توانند برای نمونه های اولیه و حتی تولید محدود در کاربردهای هوافضا استفاده شوند. با این حال، هزینه و محدودیت اندازه هنوز مانع اصلی کاربرد گسترده آن است.

سوالات متداول (FAQ)

چرخ دنده خورشیدی چه تفاوتی با دنده معمولی دارد؟

در چرخ دنده معمولی (ساده) معمولاً دو چرخ دنده با هم درگیرند و بار تنها از یک خط تماس عبور می کند، در حالی که در سیستم سیاره ای، یک چرخ دنده مرکزی با چندین چرخ دنده پیرامونی درگیر است و بار میان چندین دندانه به طور همزمان توزیع می شود. این موضوع نسبت دنده بالاتر، چگالی گشتاور بیشتر و اندازه کوچک تر را برای ظرفیت برابر فراهم می کند.

علت داغ شدن گیربکس خورشیدی چیست؟

دلایل اصلی داغ شدن شامل سطح پایین روغن، استفاده از روغن با ویسکوزیته نامناسب، بارگذاری بیش از ظرفیت نامی، خرابی سیستم خنک کاری (در صورت وجود)، و سایش شدید دنده ها یا بلبرینگ ها است که باعث افزایش اصطکاک می شود. باید فوراً روغن بررسی و تعویض و سیستم تهویه پوسته بازبینی شود.

طول عمر دنده خورشیدی چقدر است؟

طول عمر بستگی به کیفیت طراحی، دقت ساخت، نحوه بهره برداری و نگهداری دارد. در شرایط نرمال و با نگهداری مناسب (تعویض روغن، پایش وضعیت)، یک گیربکس سیاره ای صنعتی می تواند بیش از 20,000 تا 50,000 ساعت کارکرد داشته باشد. در توربین های بادی طراحی برای 20 سال عمر عملیاتی انجام می شود.

نسبت دنده در گیربکس خورشیدی چگونه محاسبه می شود؟

نسبت دنده به ثابت بودن کدام عضو بستگی دارد. اگر رینگی ثابت و ورودی از خورشیدی و خروجی از حامل باشد، نسبت دنده برابر است با 1 + (تعداد دندانه رینگی / تعداد دندانه خورشیدی). برای مثال، اگر رینگی 80 دندانه و خورشیدی 20 دندانه داشته باشد، نسبت 1+80/20 = 5 به دست می آید. نرم افزارهای طراحی نیز این محاسبات را برای آرایش های پیچیده انجام می دهند.

بهترین روانکار برای گیربکس سیاره ای کدام است؟

باید از روغن های دنده صنعتی با کیفیت بالا که دارای افزودنی های ضدسایش (EP) و پایداری اکسیداسیون هستند، استفاده شود. گریدهای ISO VG 220 یا 320 برای کاربردهای متداول صنعتی رایج است. انتخاب دقیق گرید ویسکوزیته باید بر اساس دمای کارکرد، سرعت و گشتاور مطابق با توصیه سازنده و استانداردهای DIN 51517 انجام شود.
