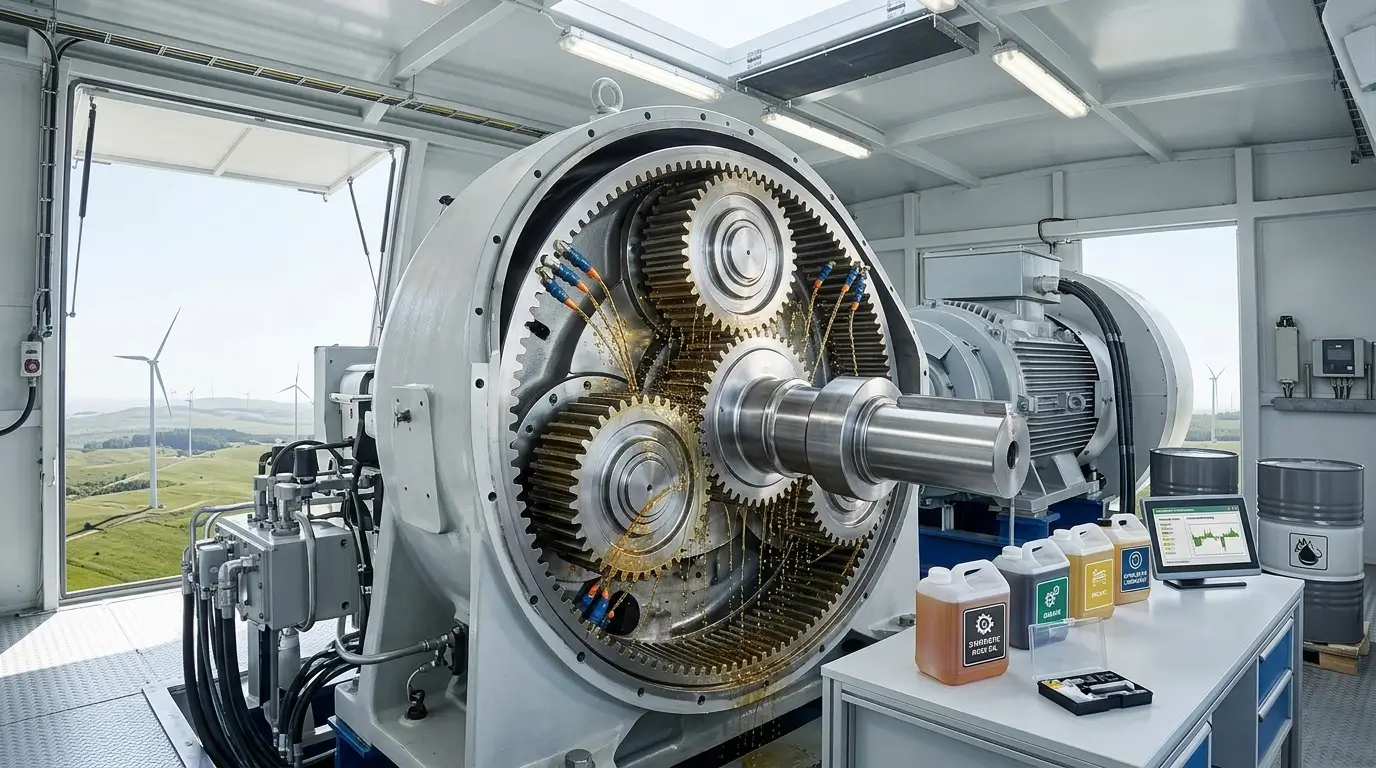

روانکاری چرخ دنده خورشیدی یکی از مهم ترین عوامل در حفظ عملکرد، راندمان و طول عمر این مجموعه های قدرت است. با توجه به طراحی فشرده و بارگذاری بالا در این نوع چرخ دنده ها، انتخاب روانکار اشتباه یا بی توجهی به برنامه روغن کاری می تواند در کوتاه مدت به خرابی های پرهزینه بینجامد. این راهنما با نگاهی تحلیلی و کاربردی، همه جنبه های روانکاری را پوشش می دهد؛ از شناخت ساختار چرخ دنده خورشیدی گرفته تا معیارهای انتخاب روانکار و برنامه ریزی نگهداری. برای خرید گیربکس خورشیدی میتوانید با متخصصین ما مشورت نمایید.
| روش روانکاری | بازده خنک کاری | پیچیدگی سیستم | هزینه نگهداری | کاربردهای اصلی |
|---|---|---|---|---|
| روانکاری پاششی (Splash) | متوسط | کم | کم | گیربکس های با سرعت کم تا متوسط، توان پایین |
| روانکاری تحت فشار (Forced) | بالا | زیاد | متوسط تا بالا | گیربکس های پرسرعت، بار سنگین، شرایط پیوسته |
| گریس کاری | پایین | بسیار کم | کم | چرخ دنده های باز، حرکت های نوسانی، دسترسی محدود |
| روغن کاری مه ای (Mist) | بالا | زیاد | بالا | کاربردهای دقیق، سرعت های بسیار بالا |
اصول و اهمیت روانکاری در چرخ دنده خورشیدی
درک پایه ای از طراحی چرخ دنده خورشیدی و نقش فیلم روانکار در آن، پیش نیاز هر تصمیم گیری درباره روانکاری است. برخلاف چرخ دنده های ساده، آرایش هم مرکز دنده های خورشیدی، هرزگرد و رینگی، شرایط تریبولوژیکی پیچیده ای ایجاد می کند که در آن فشار تماسی، سرعت لغزشی و توزیع بار به طور هم زمان مدیریت می شوند. غفلت از روانکاری در این مجموعه نه تنها راندمان را کاهش می دهد، بلکه پدیده هایی مانند سایش چسبنده، پیتینگ و حتی شکست دندانه را تسریع می کند.
ساختار و نحوه عملکرد چرخ دنده خورشیدی
چرخ دنده خورشیدی از سه جزء اصلی تشکیل می شود: دنده مرکزی (خورشیدی)، دنده های هرزگرد (سیاره ای) که روی بازوی نگهدارنده نصب شده اند و دنده رینگی (داخلی). گشتاور ورودی معمولاً از طریق دنده خورشیدی وارد شده و پس از تقسیم بار بین چند دنده هرزگرد، از بازو یا رینگ به خروجی منتقل می شود. این تقسیم بار باعث می شود که چرخ دنده ها چگالی توان بالایی را تحمل کنند؛ اما در عین حال هر دنده هرزگرد هم با دنده خورشیدی و هم با رینگ درگیر است و در نتیجه الگوی تماس دندانه ها پیوسته تغییر می کند.
وجود چند مسیر تماس هم زمان، اهمیت روانکاری را دوچندان می کند. در یک چرخ دنده خورشیدی معمولی، در هر لحظه چندین دندانه زیر بار هستند که نیازمند تشکیل فیلم روانکار بین سطوح فلزی می باشند. اگر فیلم روغن در ناحیه تماس بار تماسی هرتز شکسته شود، سایش متال به متال رخ می دهد. ساختار فشرده مجموعه همچنین گردش روغن و دفع حرارت را محدود می کند، بنابراین روانکار باید هم روان سازی و هم خنک کاری را انجام دهد.
نقش روانکاری در کاهش سایش و افزایش راندمان
وظیفه اصلی روانکار در چرخ دنده خورشیدی، جداسازی دندانه ها از یکدیگر توسط یک فیلم پایدار است. این فیلم از تماس مستقیم قله های زبری سطح جلوگیری کرده و ضریب اصطکاک را به شدت کاهش می دهد. با کاهش اصطکاک، تلفات انرژی به صورت گرما کم تر می شود و راندمان انتقال قدرت بالا می رود. طبق استانداردهای AGMA، روانکاری اصولی می تواند راندمان گیربکس خورشیدی را تا ۲ درصد یا بیشتر افزایش دهد (منبع: American Gear Manufacturers Association). در غیاب فیلم روانکار، حتی برای مدت کوتاه، دندانه ها تحت بار سایش چسبنده (scuffing) و میکروپیتینگ را تجربه می کنند.
علاوه بر کاهش اصطکاک، روانکار نقش خنک کنندگی دارد. گرمای تولیدشده در اثر لغزش دندانه ها و تلفات هیسترزیس در روغن به مرور بالا می رود. روانکار جریان یافته این حرارت را به دیواره ها و سپس به محیط منتقل می کند. همچنین مواد افزودنی ضد سایش (AW) و فشارپذیر (EP) در روانکارها با تشکیل لایه های محافظ شیمیایی روی سطح فلز، مقاومت به سایش را حتی در شرایط بار سنگین افزایش می دهند.
انواع روانکارهای مناسب برای چرخ دنده خورشیدی
بازار روانکارهای صنعتی تنوع گسترده ای از روغن ها و گریس ها را پیشنهاد می دهد که هر یک برای دسته ای از شرایط کاری طراحی شده اند. انتخاب میان روغن دنده مینرال، مصنوعی یا گریس، تصمیمی است که هم از منظر فنی و هم اقتصادی باید گرفته شود. برندهایی مانند شل (Shell)، موبیل (Mobil)، کاسترول (Castrol) و توتال (Total) محصولات مخصوص چرخ دنده های صنعتی را عرضه می کنند که معمولاً مطابق با استانداردهای ISO VG و NLGI طبقه بندی می شوند.
روغن های دنده (معمولی، مصنوعی، نیمه مصنوعی)
روغن های دنده مینرال (پایه نفتی) به دلیل قیمت مناسب و دسترسی آسان، پرکاربردترین انتخاب در صنعت هستند. آن ها برای گیربکس های خورشیدی با بار و دمای متوسط عملکرد خوبی دارند، اما محدودیت هایی مانند اکسیداسیون سریع در دماهای بالا و ویسکوزیته نسبتاً ناپایدار دارند. افزودنی های EP در آن ها کمک می کنند تا فیلم روانکار تحت فشار شدید حفظ شود، ولی نیاز به بازه های تعویض کوتاه تر دارند.
در مقابل، روغن های دنده مصنوعی (پایه پلی آلفااولفین، استر یا پلی گلیکول) عملکرد برتری در دماهای بسیار بالا یا پایین، پایداری حرارتی روانکار عالی و عمر طولانی تر نشان می دهند. ویسکوزیته آن ها در بازه دمایی وسیع تقریباً ثابت می ماند، یعنی شاخص گرانروی (VI) بالایی دارند. برای چرخ دنده های خورشیدی که در شرایط عملیاتی مداوم و سنگین کار می کنند، روغن مصنوعی اغلب سرمایه گذاری بهتری محسوب می شود، زیرا فواصل سرویس را چند برابر می کند و سایش را حداقل می رساند. نیمه مصنوعی ها ترکیبی از مینرال و مصنوعی هستند و گزینه ای میانه از نظر هزینه و کارایی ارائه می دهند.
گریس های مخصوص و کاربردهای آن ها
گریس یک روانکار نیمه جامد است که از روغن پایه غلیظ شده با مواد قوام دهنده (مانند صابون لیتیوم یا کمپلکس کلسیم) تشکیل می شود. گریس دنده مزیت اصلی چسبندگی بالا را دارد، بنابراین برای چرخ دنده های خورشیدی که آب بندی ضعیفی دارند یا در موقعیت های عمودی کار می کنند، گزینه مناسبی است. همچنین در دسترسی های مشکل و جایی که روانکاری دوره ای با فواصل طولانی مدنظر است، گریس های مخصوص با افزودنی ضد زنگ و مواد ضد سایش به کار می روند.
کاربرد گریس در چرخ دنده خورشیدی محدود به سرعت های پایین تر و بارهای نه چندان بالا است، چرا که قابلیت انتقال حرارت گریس بسیار ضعیف تر از روغن است. برای نمونه، در وینچ های دستی یا محرک های زاویه ای با دور کم، گریس های NLGI شماره ۱ یا ۲ با پایه صابون لیتیوم و افزودنی های EP عملکرد قابل قبولی دارند. در انتخاب گریس باید به سازگاری با آب بندها و دمای کاری توجه ویژه کرد.
روش ها و تکنیک های روانکاری چرخ دنده خورشیدی
پس از انتخاب نوع روانکار، روش تحویل آن به سطوح درگیر اهمیت می یابد. دو روش اصلی در صنعت غالب هستند: روانکاری پاششی و روانکاری تحت فشار. هر کدام مزایا و محدودیت های خود را دارند و انتخاب آن ها به سرعت چرخ دنده، جهت چرخش، اندازه گیربکس و بار وارده بستگی دارد. طراحی صحیح سیستم روغن کاری تضمین می کند که روانکار به ناحیه تماس دندانه ها و همچنین یاتاقان ها برسد.
روانکاری پاششی (Splash Lubrication)
در این روش، کف گیربکس با روغن پوشانده می شود و چرخ دنده های غوطه ور، هنگام چرخش روغن را به سایر اجزا و دندانه های بالادست می پاشند. سادگی سیستم و عدم نیاز به پمپ خارجی از مزایای آن است. معمولاً در گیربکس های خورشیدی با سرعت دورانی کم تا متوسط (تا حدود ۱۵۰۰ دور در دقیقه) و توان زیر ۵۰ کیلووات از این روش استفاده می شود. ارتفاع سطح روغن باید به دقت تنظیم شود؛ اگر خیلی کم باشد، پاشش ناکافی و اگر زیاد باشد، تلاطم روغن تلفات توان را بالا می برد و دما افزایش می یابد.
با این حال، روانکاری پاششی کنترل دقیقی بر توزیع روغن فراهم نمی کند و در سرعت های بالا، کف و اکسیداسیون روغن تسریع می شود. همچنین در چرخ دنده های عمودی یا با زاویه نصب خاص، ممکن است روغن به همه نقاط نرسد. بنابراین برای کاربردهای سنگین و پیوسته، روش های مطمئن تری جایگزین آن می شوند.
روانکاری تحت فشار (Forced Lubrication) و سیستم های سیرکولاسیون
در روانکاری تحت فشار، یک پمپ روغن را از مخزن کشیده، از فیلتر و مبدل حرارتی عبور داده و با فشار به نازل های تعبیه شده در نقاط بحرانی (دندانه های درگیر، یاتاقان ها) می پاشد. پس از روان سازی، روغن به مخزن بازمی گردد و چرخه ادامه می یابد. این روش برای گیربکس های خورشیدی پرسرعت و پربار ایده آل است، زیرا دبی و فشار روغن را ثابت نگه می دارد و حرارت را با راندمان بالا از مجموعه خارج می کند. سیستم روغن کاری خودکار اغلب شامل سنسورهای دما، فشار و دبی است که ایمنی فرآیند را افزایش می دهد.
مهم ترین مزیت سیستم سیرکولاسیون، طولانی کردن عمر روانکار است. با فیلتراسیون آنلاین ذرات تا ۳ میکرون، آلودگی کنترل می شود و اکسیداسیون کاهش می یابد. استانداردهایی مانند ISO 4406 برای پایش سطح تمیزی روغن در این سیستم ها به کار می روند (منبع: International Organization for Standardization). هزینه اولیه سرمایه گذاری بالاتر است، اما در صنایع نفت، گاز و فولاد که توقف تولید بسیار گران تمام می شود، این سیستم اقتصادی تر است.
معیارهای انتخاب روانکار بر اساس شرایط عملیاتی
انتخاب روانکار برای یک چرخ دنده خورشیدی نمی تواند بر اساس حدس و گمان باشد. ویسکوزیته، شاخص گرانروی، رفتار در دمای پایین و بالا، و مقاومت در برابر بار، همگی پارامترهایی هستند که باید با مشخصات واقعی عملکردی تطابق داشته باشند. تولیدکنندگان بزرگ روانکار اوراق داده (Data Sheet) فنی ارائه می دهند که تطابق محصول با استانداردهای AGMA 9005 یا DIN 51517 را نشان می دهد.
تأثیر ویسکوزیته و شاخص گرانروی
ویسکوزیته مهم ترین خاصیت فیزیکی روانکار است و تعیین کننده ضخامت فیلم روغن بین دندانه ها می باشد. اگر ویسکوزیته خیلی پایین باشد، فیلم در بارگذاری سوراخ می شود و سایش اتفاق می افتد؛ اگر بیش از حد بالا باشد، مقاومت سیال در برابر حرکت باعث تلفات توان و افزایش دما می شود. برای چرخ دنده های خورشیدی معمولاً ویسکوزیته در محدوده ISO VG 150 تا ISO VG 460 بسته به بار و سرعت توصیه می شود. محاسبه دقیق ویسکوزیته عملیاتی با استفاده از معادلات هرتز و نسبت های لغزش-غلتش امکان پذیر است.
شاخص گرانروی (Viscosity Index) توانایی روغن در حفظ ویسکوزیته با تغییر دما را نشان می دهد. روغن های مصنوعی با VI بالا (بالای ۱۴۰) برای چرخ دنده هایی که در معرض نوسانات دمایی شدید هستند، مناسب ترند، زیرا نوسان کم تر ویسکوزیته، پایداری فیلم را تضمین می کند. روغن های مینرال VI پایین تری دارند و در دماهای بالا سریع تر رقیق می شوند.
عوامل محیطی (دما، رطوبت، بار و سرعت)
دمای کاری پارامتر حیاتی است. برای گیربکس های خورشیدی که در کوره های صنعتی یا مناطق سردسیر کار می کنند، روانکار باید قابلیت جریان در دمای پایین (نقطه ریزش) و مقاومت اکسیداسیون در دمای بالا را داشته باشد. روغن های مصنوعی با نقطه ریزش پایین (حدود -۴۰°C) و دمای اشتعال بالا اولویت دارند. رطوبت نیز خطر زنگ زدگی و تخریب افزودنی ها را به همراه دارد؛ بنابراین افزودنی های ضد زنگ و آب بندی مناسب مجموعه ضروری است.
بار و سرعت دو عامل تعیین کننده در انتخاب نوع روانکار هستند. بارهای سنگین و ضربه ای نیاز به روغن با افزودنی های EP قوی و ویسکوزیته بالاتر دارند، در حالی که سرعت های بالا ویسکوزیته پایین تر را می طلبند تا از گرمای داخلی کم تر و پاشش بهتر اطمینان حاصل شود. پارامتر DN (قطر در سرعت) یا سرعت گام دنده معیار خوبی برای این انتخاب است.
مشکلات رایج و راهکارهای مرتبط با روانکاری
حتی با انتخاب درست روانکار، شرایط بهره برداری می تواند به مرور باعث تخریب آن شود. عدم توجه به نشانه های اولیه مثل تغییر رنگ، بو یا دما می تواند سایش پیش رونده و شکست ناگهانی را در پی داشته باشد. در این بخش، دو مشکل فراگیر آلودگی و سایش ناشی از روانکار نامناسب بررسی می شوند.
آلودگی و تخریب روغن (اکسیداسیون، ورود ذرات)
ورود ذرات خارجی مانند گرد و غبار، براده های فلزی و آب، عامل اصلی تخریب روغن در چرخ دنده های خورشیدی است. این ذرات به عنوان آلودگی مانند سنباده عمل کرده و سایش سه جسمی ایجاد می کنند. طبق تحقیقات، حدود ۷۰ درصد خرابی های یاتاقان ها و دنده ها به آلودگی روانکار نسبت داده می شود (منبع: SKF). فیلتر روغن با قدرت جداسازی مناسب (حداقل ۲۰ میکرون) در سیستم های سیرکولاسیون می تواند این خطر را تا حد زیادی کاهش دهد.
اکسیداسیون روغن در دماهای بالا و در تماس با هوا رخ می دهد و منجر به تشکیل لجن، افزایش ویسکوزیته و اسیدیته می شود. محصولات اکسیداسیون مانند پلیمرها و اسیدهای آلی باعث خوردگی قطعات و چسبندگی دنده ها می شوند. روغن های مصنوعی در برابر اکسیداسیون مقاوم ترند، اما نظارت بر آنالیز روغن از طریق آزمایش های دوره ای (TAN، ویسکوزیته، FTIR) برای تشخیص به موقع این مشکل ضروری است.
سایش غیرعادی و خوردگی ناشی از روانکار نامناسب
استفاده از روانکار با ویسکوزیته نادرست یا فاقد افزودنی های کافی، منجر به سایش دنده غیرعادی می شود. در صورت بارگذاری شدید و عدم حضور فیلم روانکار، سایش چسبنده (scuffing) رخ می دهد که در آن سطوح دندانه ها جوش موضعی خورده و کنده می شوند. این پدیده با صدای زوزه و افزایش ناگهانی دما همراه است. همچنین خورندگی در اثر اسیدی شدن روغن یا ورود رطوبت و مواد شیمیایی، حفره های ریزی روی دندانه ها ایجاد می کند که زمینه ساز تمرکز تنش و شکست خستگی می شود.
انتخاب گریس نامناسب با قوام دهنده ناسازگار نیز می تواند به جدایی روغن از صابون (Bleeding) و در نتیجه نقص روان کاری بینجامد. برای پیشگیری، توصیه می شود برنامه منظم بازرسی و آنالیز و همچنین مشورت با تأمین کننده معتبر روانکار در نظر گرفته شود.
برنامه نگهداری و تعویض روانکار (Schedule)
یک برنامه نگهداری پیش بینانه بر پایه زمان یا وضعیت، ریسک خرابی های ناگهانی را به شدت کاهش می دهد. این برنامه شامل فواصل تعویض، نمونه برداری و آزمایش های پایش سلامت روانکار است. هدف این است که روانکار هنوز در محدوده قابلیت استفاده باشد، قبل از آنکه تخریب آن به قطعات آسیب بزند.
فواصل سرویس و روش های نمونه برداری
فواصل تعویض روغن برای چرخ دنده های خورشیدی به نوع روانکار، دما، و میزان آلودگی بستگی دارد. برای روغن های مینرال در دمای معمولی (حدود ۶۰°C)، تعویض هر ۲۰۰۰ تا ۴۰۰۰ ساعت کارکرد معمول است، در حالی که روغن های مصنوعی ممکن است تا ۱۶۰۰۰ ساعت یا بیشتر دوام بیاورند. سازندگان معتبر مانند موبیل (Mobil) و شل (Shell) توصیه می کنند اولین تعویض روغن در گیربکس های نو پس از ۵۰۰ ساعت انجام شود تا ذرات ناشی از مرحله آب بندی شدن دفع شوند.
نمونه برداری باید از جریان فعال روغن و نه از کف مخزن انجام شود تا نماینده واقعی وضعیت باشد. بهتر است نمونه برداری در شرایط کاری گرم و در حال گردش صورت بگیرد. ظرف نمونه برداری باید کاملاً تمیز و ترجیحاً یک بارمصرف باشد تا آلودگی اضافی وارد نشود. این نمونه ها برای آزمایش های کلیدی به آزمایشگاه تخصصی آنالیز روغن ارسال می شوند.
تست های کلیدی برای پایش سلامت روانکار
مهم ترین پارامترهایی که در برنامه پایش سلامت روانکار بررسی می شوند عبارتند از:
- ویسکوزیته سینماتیکی در ۴۰°C و ۱۰۰°C: افزایش یا کاهش بیش از ۱۰٪ از مقدار اولیه نشانه اکسیداسیون یا رقیق شدگی است.
- عدد اسیدی کل (TAN): افزایش شدید آن نشان دهنده اکسیداسیون و تشکیل اسیدهای خورنده.
- محتوای آب (Karl Fischer): مقادیر بالای ۲۰۰ ppm می تواند باعث زنگ زدگی و هیدرولیز افزودنی ها شود.
- آنالیز عنصری (ICP): شناسایی فلزات فرسایشی مانند آهن، مس، سرب که نشانگر سایش دنده یا یاتاقان است.
- شمارش ذرات (ISO 4406): نشان دهنده سطح تمیزی روغن.
ترندگیری این پارامترها به مرور زمان امکان تشخیص زودهنگام خرابی های در حال توسعه را فراهم می کند و از تعویض زودهنگام بی دلیل روغن جلوگیری می نماید.
سوالات متداول (FAQ)
چه ویسکوزیته ای برای روانکاری چرخ دنده خورشیدی مناسب است؟
ویسکوزیته ایده آل به بار، سرعت و دمای کاری بستگی دارد، اما در اغلب موارد محدوده ISO VG 150 تا ISO VG 460 پاسخگوست. برای بارهای سنگین و سرعت کم به سمت ویسکوزیته های بالاتر و برای دور بالا به سمت ویسکوزیته های پایین تر حرکت می شود. همیشه از جداول ارائه شده توسط سازنده گیربکس و روانکار (مانند استاندارد AGMA 9005) استفاده کنید.
آیا می توان از گریس به جای روغن در چرخ دنده خورشیدی استفاده کرد؟
بله، اما فقط در سرعت های پایین و بارهای کم که خنک کاری بحرانی نیست. گریس برای مجموعه های با آب بندی ضعیف، وضعیت عمودی یا جایی که روانکاری مجدد سخت است، انتخاب خوبی است. در سرعت های بالا، گریس توانایی انتقال حرارت را ندارد و می تواند باعث افزایش شدید دما و تخریب شود.
هر چند وقت یک بار باید روغن چرخ دنده خورشیدی تعویض شود؟
فواصل تعویض معمولاً بین ۲۰۰۰ تا ۴۰۰۰ ساعت برای روغن های مینرال و تا ۱۶۰۰۰ ساعت یا بیشتر برای روغن های مصنوعی است. اما این عدد به دمای عملیاتی، میزان آلودگی و نتایج آنالیز دوره ای بستگی دارد. برنامه ریزی بر اساس آنالیز روغن بهترین روش است.
علت سیاه شدن سریع روغن در گیربکس خورشیدی چیست؟
سیاه شدن زودهنگام اغلب ناشی از اکسیداسیون در دمای بالا، ورود ذرات سایشی یا آلودگی های خارجی است. اگر با افزایش ویسکوزیته و بوی سوختگی همراه باشد، نشانه تخریب حرارتی روغن است. در این صورت باید فوراً وضعیت فیلتر، سطح روغن و دمای کارکرد بررسی شود و روغن تعویض گردد.
