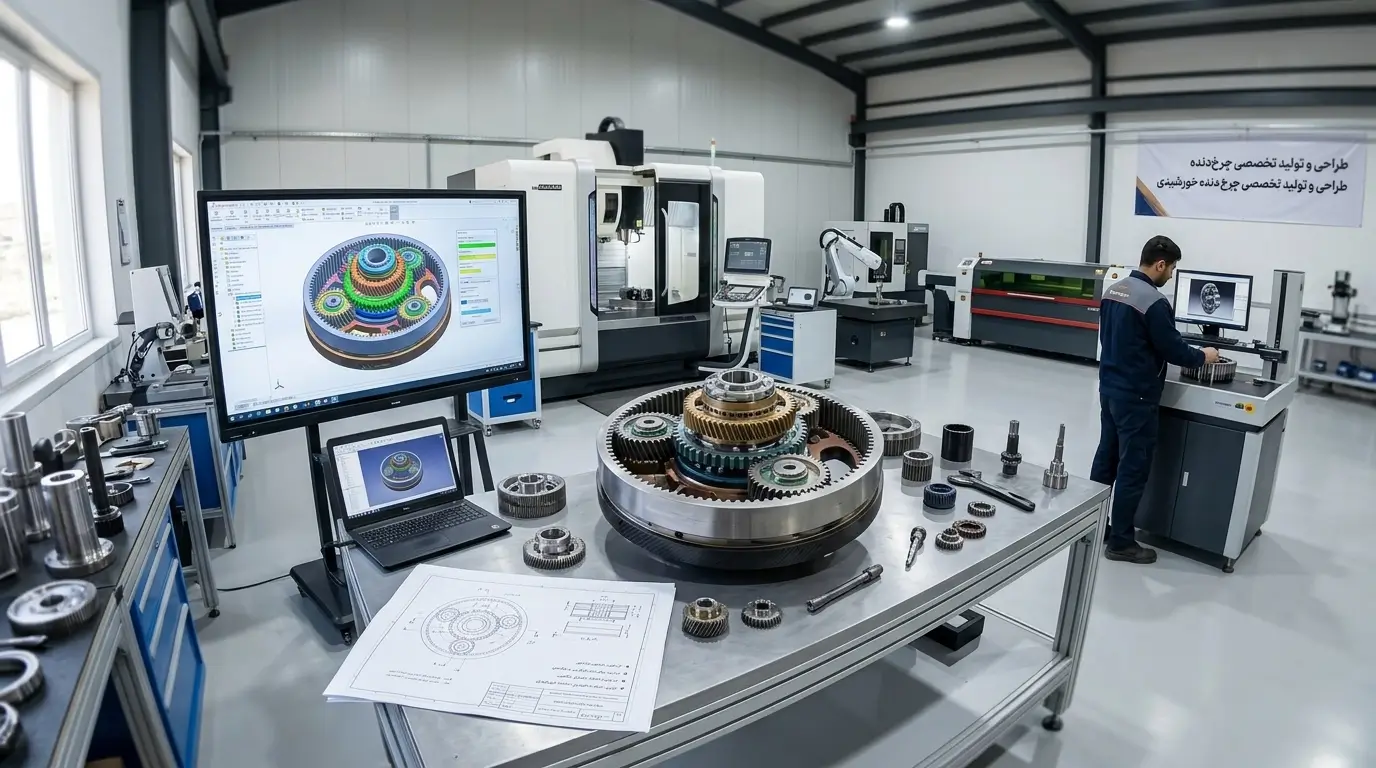

چرخ دنده خورشیدی سفارشی: طراحی، تولید و خرید تخصصی

در دنیای پیشرفته صنعتی امروز، سیستم های انتقال قدرت روزبه روز پیچیده تر و فشرده تر می شوند. در قلب بسیاری از این سیستم ها، یک قطعه کوچک اما بحرانی به نام چرخ دنده خورشیدی (Sun Gear) قرار دارد. درحالی که نمونه های استاندارد این دنده ها به صورت انبوه تولید می شوند، نیازهای خاص مهندسی اغلب ایجاب می کند که از چرخ دنده خورشیدی سفارشی استفاده شود؛ محصولی که دقیقاً بر اساس الزامات یک پروژه خاص طراحی و ساخته می شود. این مقاله جامع، شما را با تمام جوانب فنی، فرآیندهای طراحی و تولید، استانداردهای کلیدی و نکات مهم در سفارش چرخ دنده خورشیدی سفارشی آشنا می کند. اگر به دنبال دستیابی به عملکرد بهینه، نسبت انتقال دقیق و قابلیت اطمینان بالا هستید، سفارشی سازی این قطعه راه حلی غیرقابل چشم پوشی است. برای خرید گیربکس خورشیدی میتوانید با متخصصین ما مشورت نمایید.

ویژگی	چرخ دنده خورشیدی سفارشی	چرخ دنده خورشیدی استاندارد (پیش ساخته)
طراحی	مطابق با نیاز پروژه و تحلیل بار خاص	محدود به کاتالوگ های موجود
انتخاب مواد	آزادی کامل در تعیین آلیاژ و عملیات حرارتی	معمولاً فولادهای متداول با کیفیت صنعتی
دقت ابعادی	امکان دستیابی به کلاس دقت بالا (AGMA Q13+)	معمولاً کلاس متوسط (Q8-Q10)
هزینه اولیه	هزینه طراحی و ساخت اولیه بالاتر	قیمت پایین تر به دلیل تولید انبوه
زمان تحویل	از ۳ تا ۸ هفته بسته به پیچیدگی	آماده ارسال از انبار
انعطاف پذیری تغییرات	امکان تغییر پارامترها پس از نمونه سازی	غیرممکن یا پرهزینه
عملکرد در شرایط خاص	بهینه سازی شده برای بار، دما و روانکاری خاص	عملکرد قابل قبول در محدوده های عمومی

آشنایی با چرخ دنده خورشیدی و جایگاه آن در سیستم های دنده سیاره ای

برای درک اهمیت سفارشی سازی، ابتدا باید ساختار و عملکرد چرخ دنده خورشیدی را بشناسیم. سیستم های دنده ای سیاره ای که به عنوان ست دنده خورشیدی نیز شناخته می شوند، از سه جزء اصلی تشکیل شده اند: چرخ دنده خورشیدی (Sun Gear)، چرخ دنده های سیاره ای (Planet Gears) و چرخ دنده رینگی (Ring Gear). هر یک از این اجزا نقشی حیاتی در انتقال قدرت و تغییر نسبت گشتاور ایفا می کنند. در این میان، چرخ دنده خورشیدی در مرکز مجموعه قرار دارد و به عنوان ورودی یا خروجی سیستم عمل می کند. طراحی دقیق این قطعه تأثیر مستقیمی بر راندمان، سطح صدا و عمر خستگی کل گیربکس سیاره ای دارد.

تعریف چرخ دنده خورشیدی و نقش آن در انتقال قدرت

چرخ دنده خورشیدی یک دنده بیرونی (external) با دندانه های ساده یا مارپیچ است که در مرکز یک سیستم سیاره ای قرار می گیرد. این دنده با چند چرخ دنده سیاره ای کوچک تر که حول آن توزیع شده اند، درگیر می شود. هنگامی که چرخ دنده خورشیدی بچرخد، گشتاور را به دنده های سیاره منتقل کرده و آن ها نیز به نوبه خود دنده رینگی را به حرکت درمی آورند. بسته به اینکه کدام عضو ثابت نگه داشته شود (خورشید، حامل سیاره ها یا رینگ)، نسبت های انتقال متفاوتی به دست می آید. یک مجموعه ساده سیاره ای می تواند نسبت کاهش ۳:۱ تا ۱۰:۱ را با یک مرحله فراهم کند؛ اما با چرخ دنده خورشیدی سفارشی که مدول و تعداد دندانه های بهینه ای داشته باشد، می توان نسبت های دقیق تر و بازده بالاتری را طراحی نمود.

نقش چرخ دنده خورشیدی صرفاً محدود به انتقال حرکت نیست؛ این قطعه اغلب سرعت بالا و گشتاور ورودی را تحمل می کند. بنابراین، پروفیل دندان (Tooth Profile)، زاویه فشار و کیفیت سطحی آن مستقیماً بر توزیع تنش های تماسی (Contact Stress) و خمشی (Bending Stress) اثر می گذارد. در یک طراحی سفارشی، مهندسان می توانند با استفاده از نرم افزارهایی مانند KISSsoft و بر اساس استانداردهای AGMA 2001، پروفیل را طوری اصلاح کنند که تمرکز تنش در پایه دندانه کاهش یابد و عمر خستگی افزایش پیدا کند.

تفاوت چرخ دنده خورشیدی با دنده معمولی و دنده رینگی

مهم ترین تفاوت چرخ دنده خورشیدی با یک چرخ دنده ساده اسپار (Spur) معمولی، کارکرد آن در یک مجموعه سیاره ای است. یک دنده معمولی تنها دو محور را به هم مرتبط می سازد و بار آزادسازی شعاعی زیادی به یاتاقان ها وارد می کند. اما در سیستم خورشیدی، به دلیل توزیع متقارن بار بین چند دنده سیاره (معمولاً ۳ تا ۵ عدد)، نیروهای شعاعی روی محور مرکزی تا حد زیادی خنثی می شوند. این ویژگی باعث افزایش چگالی گشتاور (Torque Density) و کاهش ابعاد یاتاقان بندی می شود.

تفاوت دیگر با دنده رینگی در جهت گیری دندانه هاست. دنده رینگی دارای دندانه های داخلی است و به طور معمول قطر بزرگ تری دارد، در حالی که چرخ دنده خورشیدی دندانه های بیرونی دارد و کوچک ترین عضو مجموعه است. این اختلاف اندازه، نسبت انتقال را تعیین می کند. در سفارش چرخ دنده خورشیدی سفارشی، می توان پارامترهایی مانند مدول و زاویه مارپیچ (Helix Angle) را به گونه ای برگزید که با یک دنده رینگی موجود یا جدید سازگار باشد و در عین حال لقی برگشتی (Backlash) دقیقاً مطابق نیاز سیستم کنترل حرکتی تنظیم گردد.

کاربردهای صنعتی چرخ دنده خورشیدی سفارشی

دامنه استفاده از دنده های خورشیدی سفارشی بسیار گسترده است و تقریباً هر صنعتی که با انتقال قدرت سروکار دارد، در مقطعی به نمونه ای اختصاصی نیاز پیدا می کند. از تجهیزات سنگین راه سازی گرفته تا ربات های دقیق جراحی، طراحی یک چرخ دنده خورشیدی منحصربه فرد می تواند راه گشای محدودیت های فنی باشد. در ادامه، به تحلیل چند حوزه بحرانی می پردازیم.

استفاده در گیربکس های خودروهای سنگین و تجهیزات راه سازی

در خودروهای سنگین مانند کامیون های معدن، لودرها و بیل های مکانیکی، گیربکس های سیاره ای به دلیل توانایی تحمل گشتاورهای عظیم در فضای فشرده، انتخاب اول هستند. چرخ دنده خورشیدی در این سیستم ها تحت بارهای ضربه ای و سیکل های کاری سنگین قرار دارد. نمونه های استاندارد احتمالاً پاسخگوی شرایط روانکاری دشوار یا دماهای بالای ناشی از اصطکاک نیستند. با سفارش ساخت چرخ دنده خورشیدی سفارشی از فولاد آلیاژی 8620 با عملیات کربوریزینگ عمیق، می توان سختی سطح را به بالای HRC 60 رساند و در عین حال هسته چقرمه را حفظ کرد تا در برابر شکست های ناگهانی مقاومت کند. همچنین شکل پروفیل دنده را می توان برای کاهش نویز در کابین اپراتور بهینه نمود.

سازندگان بزرگ تجهیزات راه سازی اغلب برای نمونه سازی اولیه ماشین آلات جدید خود، به دنده خورشیدی سفارشی روی می آورند؛ چراکه تغییر نسبت دنده در مرحله طراحی گیربکس می تواند عملکرد هیدرومکانیکی کل وسیله را متحول کند.

کاربرد در رباتیک و سروو موتورهای دقیق

ربات های صنعتی، بازوهای رباتیک و سروو موتورها به دقت موقعیت دهی در حد میکرون و لقی بسیار کم نیاز دارند. چرخ دنده خورشیدی سفارشی با کلاس دقت ISO 5 (حدود AGMA Q13) و با استفاده از فرایندهای سنگ زنی پروفیل پس از سخت کاری، لقی را به حداقل رسانده و دقت انتقال حرکت را تضمین می کند. در این کاربردها، اغلب از فولادهای زنگ نزن (مانند 17-4PH) برای جلوگیری از خوردگی در محیط های اتاق تمیز یا صنایع غذایی استفاده می شود.

علاوه بر دقت، وزن چرخ دنده نیز در رباتیک اهمیت حیاتی دارد. طراحی سفارشی به مهندسان اجازه می دهد با کاهش غیرضروری جرم از طریق ایجاد حفره های سبک سازی در بدنه دنده یا استفاده از آلیاژهای با استحکام ویژه بالا (مانند فولادهای مارایجینگ)، اینرسی دورانی را کم کنند تا پاسخ سروو سریع تر شود. برای مطالعه درمورد دقت گیربکس خورشیدی به صفحه آن بروید.

نقش در توربین های بادی و صنایع هوافضا

گیربکس های افزایش دهنده سرعت در توربین های بادی بزرگ، یکی از چالش برانگیزترین محیط های کاری برای چرخ دنده ها هستند. در اینجا چرخ دنده خورشیدی اغلب به عنوان ورودی از سمت پره ها عمل می کند و گشتاور زیاد با سرعت کم را دریافت می کند. سفارشی سازی این قطعه با استفاده از فولاد 9310 و عملیات نیتروژن دهی پلاسمایی، مقاومت به سایش و خستگی تماسی (Pitting) را در شرایط بارگذاری متغیر باد افزایش می دهد. همچنین می توان زاویه مارپیچ را برای کاهش ارتعاشات و صدای توربین مهندسی کرد.

در صنایع هوافضا، وزن و قابلیت اطمینان دو عامل بی نهایت مهم هستند. چرخ دنده های خورشیدی سفارشی که در عملگرهای بال، سیستم های ارابه فرود و پمپ های هیدرولیک به کار می روند، باید استانداردهای سخت گیرانه ای مانند AMS 2300 را پاس کنند. انتخاب آلیاژ فوق مقاوم و طراحی با پروفیل دنده بهینه شده، اغلب تنها راه دستیابی به عمر مفید ۲۰,۰۰۰ سیکل یا بیشتر بدون شکست است.

مزایای سفارشی سازی چرخ دنده خورشیدی نسبت به نمونه های استاندارد

چرا باید به جای خرید چند دنده آماده از کاتالوگ، هزینه و زمان بیشتری را صرف سفارشی سازی کرد؟ پاسخ در عمق نیازهای مهندسی نهفته است. یک قطعه استاندارد ممکن است در نگاه اول جذاب به نظر برسد، اما در کارکرد واقعی، عدم تطابق در پارامترهای حیاتی می تواند هزینه های تعمیر و نگهداری پنهانی به دنبال داشته باشد.

افزایش بهره وری و کارایی با طراحی بهینه

هر مجموعه سیاره ای یک نسبت انتقال هدف دارد. با چرخ دنده خورشیدی سفارشی، مهندسان می توانند تعداد دندانه ها را دقیقاً به گونه ای تعیین کنند که نسبت مطلوب (مثلاً ۴.۷۶:۱ به جای ۵:۱ استاندارد) حاصل شود. این دقت باعث می شود کل زنجیره انتقال قدرت بدون نیاز به مراحل اضافی کاهنده یا افزاینده، کارایی بیشتری داشته باشد. همچنین می توان با استفاده از پروفیل دنده اصلاح شده (Profile Shift)، تنش های سایشی را متعادل تر کرد و بازده انتقال را ۱ تا ۲ درصد بالا برد. در یک توربین بادی ۵ مگاواتی، یک درصد بازده اضافی به معنای تولید برق بیشتر به ارزش ده ها هزار دلار در سال است.

انعطاف پذیری در انتخاب مواد و عملیات حرارتی

دنده های استاندارد اغلب از فولاد های اقتصادی مانند CK45 یا 4140 با سختی سطح محدود ساخته می شوند که تنوع محدودی دارند. اما در یک پروژه سفارشی، مشتری می تواند دقیقاً ماده مورد نظر خود را – از فولاد ابزار D2 برای مقاومت سایشی فوق العاده گرفته تا آلیاژ VIM/VAR برای خلوص ذاتی بالا در کاربردهای هوافضا – سفارش دهد. عملیات حرارتی نیز قابل تنظیم است: انتخاب بین سخت کاری القایی، کربوریزینگ گازی یا نیتروکربوریزینگ بر اساس عمق سختی مورد نیاز و حساسیت به اعوجاج.

امکان تطابق با محدودیت های فضایی و وزن

در بسیاری از طراحی های ماشین آلات، فضای اختصاص داده شده به گیربکس بسیار محدود است. دنده های کاتالوگی با مدول و قطر مشخص عرضه می شوند و امکان جاسازی آن ها در پاکت طراحی وجود ندارد. چرخ دنده خورشیدی سفارشی به طراح اجازه می دهد با انتخاب مدول کوچک تر (اما با استحکام کافی) و تعداد دندانه های بهینه، قطر بیرونی را کاهش دهد. همچنین می توان از طریق طراحی توخالی شفت یا یکپارچه سازی دنده با محور، وزن و اینرسی را به شدت کاهش داد.

مراحل طراحی و مهندسی چرخ دنده خورشیدی سفارشی

تبدیل یک نیاز عملکردی به نقشه فنی و سپس به قطعه فیزیکی، فرایندی نظام مند است که باید با دقت بالا طی شود. همکاری نزدیک میان تیم طراحی مشتری و تیم مهندسی سازنده، کلید موفقیت است.

تعیین پارامترهای اولیه (مدول، تعداد دندانه، زاویه فشار)

نخستین گام، مشخص کردن پارامترهای ماکروسکوپی دنده است. مدول (Module) که نشان دهنده اندازه دندانه هاست، به طور مستقیم با ظرفیت انتقال گشتاور رابطه دارد. تعداد دندانه ها باید به گونه ای انتخاب شود که از تداخل زیربرش (Undercut) جلوگیری کند (حداقل ۱۷ دندانه برای زاویه فشار ۲۰ درجه) و با دنده های سیاره و رینگ سازگاری عددی داشته باشد. زاویه فشار استاندارد ۲۰ درجه رایج است، اما گاهی ۲۵ درجه برای افزایش استحکام ریشه دندانه انتخاب می شود. در این مرحله، مفاهیمی مانند نسبت تماس (Contact Ratio) و لغزش ویژه (Specific Sliding) نیز محاسبه می شود.

برای یک چرخ دنده خورشیدی سفارشی که با سرعت بالا کار می کند، ممکن است زاویه مارپیچ هلیکال تعریف شود تا درگیری نرم تر و صدای کمتری داشته باشد. تمام این تصمیم ها بر اساس گشتاور ورودی، سرعت و عمر مفید مورد انتظار (معمولاً بر حسب ساعت کارکرد) گرفته می شود.

تحلیل بار و عمر خستگی با نرم افزارهای تخصصی

پس از تعیین ابعاد اولیه، مدل سه بعدی دنده وارد نرم افزارهای تحلیلی مانند KISSsoft یا Romax می شود. این ابزارها بر اساس استانداردهایی نظیر AGMA 2001-D04 و ISO 6336، ضرایب ایمنی در برابر شکست خستگی ریشه (Bending) و سایش پیتینگ (Pitting) را محاسبه می کنند. تحلیل اجزای محدود (FEA) دقیق تری نیز روی دندانه ها و بدنه انجام می شود تا تمرکز تنش های موضعی و تغییر شکل های الاستیک تحت بار کامل بررسی گردد.

عمر خستگی اغلب با منحنی S-N و با در نظر گرفتن ضریب های اصلاحی (مانند ضریب کیفیت سطح، ضریب اندازه و ضریب قابلیت اطمینان) تخمین زده می شود. برای کاربردهای بحرانی، ممکن است تحلیل دینامیکی برای ارتعاشات پیچشی نیز صورت گیرد.

بررسی تلرانس ها و درجه دقت (AGMA Q12 و بالاتر)

درجه دقت دنده بر اساس استاندارد AGMA با شاخص Q-number مشخص می شود. یک دنده همه منظوره ممکن است کلاس Q8 باشد، اما برای یک سروو مکانیزم دقیق یا گیربکس هوافضا، کلاس Q12 یا Q13 لازم است. این دقت بالا مستلزم کنترل شدید تلرانس های گام (Pitch)، خطای پروفیل، خروج از مرکز و لقی است. در مرحله طراحی سفارشی، نقشه مهندسی باید مقادیر دقت مورد نظر را به روشنی تعیین کند تا فرایندهای سنگ زنی و پولیش نهایی به درستی برنامه ریزی شوند.

فرآیند ساخت و تولید چرخ دنده خورشیدی سفارشی

پس از تأیید طرح، تولید با انتخاب روش ماشینکاری مناسب آغاز می شود. کیفیت نهایی به شدت به تکنولوژی به کاررفته و مهارت تکنسین ها وابسته است.

روش های ماشینکاری: Hobbing در مقابل Shaping

Hobbing (فرزکاری هاب) متداول ترین روش برای تولید دندانه های بیرونی است. در این روش، یک ابزار مارپیچ (هاب) به طور پیوسته قطعه کار را برش می دهد. سرعت بالا و قابلیت تولید چرخ دنده های هلیکال از مزایای آن است. با این حال، برای دنده های با شانه نزدیک به یک پله یا زمانی که فضای خالی انتهای فرز وجود ندارد، Shaping (شیپینگ) ترجیح داده می شود. در شیپینگ، یک ابزار شانه ای رفت وبرگشتی، دندانه ها را به تدریج شکل می دهد. این روش برای تولید چرخ دنده های دوقلو (Cluster Gears) که دو دنده روی یک محور نزدیک هم هستند، ایده آل است.

برای دقت های بسیار بالا، پس از عملیات حرارتی یک مرحله سنگ زنی پروفیل (Gear Grinding) انجام می شود که هرگونه اعوجاج حرارتی را جبران کرده و صافی سطح را به Ra < 0.4 میکرون می رساند.

عملیات حرارتی: سخت کاری سطحی و کاربورایزینگ

هدف از عملیات حرارتی، ایجاد سختی سطحی بالا برای مقاومت در برابر سایش و خستگی، همراه با حفظ چقرمگی هسته است. کاربورایزینگ (کربن دهی) فرایندی است که در آن قطعه در محیطی غنی از کربن در دمای حدود ۹۲۰ درجه سانتی گراد قرار می گیرد، سپس کوئنچ می شود. نتیجه، لایه ای با سختی HRC 58-62 به عمق ۰.۵ تا ۲ میلی متر است. فولادهای سری 86xx (مانند 8620) بهترین پاسخ را به این فرایند می دهند. برای قطعات دقیق، سخت کاری القایی می تواند نواحی خاص مانند سطح دندانه را سخت کند بدون اینکه کل قطعه حرارت ببیند، که اعوجاج کمتری دارد.

پس از سخت کاری، گاهی برای کاهش شکنندگی، عملیات برگشت پذیری (Tempering) در دمای پایین انجام می شود.

مرحله پایان کاری و کنترل کیفیت (CMM)

مرحله پایانی شامل برداشتن پلیسه ها (Deburring)، پرداخت سطوح و اِعمال پوشش های ضدسایش اختیاری مانند DLC (کربن شبه الماس) است. سپس قطعه وارد فرایند کنترل کیفیت می شود. دستگاه اندازه گیری مختصاتی (CMM) تمام ابعاد بحرانی شامل قطر گام، خطای پروفیل و گام دندانه را با دقت میکرونی بررسی می کند. همچنین سختی سنجی، تست ذرات مغناطیسی (MPI) برای ترک های سطحی و در صورت نیاز، تست اولتراسونیک برای عیوب داخلی اجرا می شود. گزارش ابعادی (FAI) به مشتری ارائه می گردد.

مواد اولیه مناسب برای چرخ دنده خورشیدی سفارشی

انتخاب ماده، ستون فقرات عملکرد نهایی قطعه است. هیچ ماده ای بهترین در همه شرایط نیست؛ بلکه متناسب با بار، سرعت، دما و محیط کار انتخاب می شود.

فولادهای آلیاژی رایج (4140، 8620، 9310)

فولاد 4140 یک فولاد کروم-مولیبدن با قابلیت سخت کاری سطحی شعله ای یا القایی است و برای دنده های خورشیدی با تنش متوسط و تیراژ پایین مقرون به صرفه است. فولاد 8620 (نیکل-کروم-مولیبدن) برای کاربورایزینگ ایده آل است؛ پس از عملیات، هسته ای چقرمه با سختی HRC 30-40 و سطحی فوق سخت دارد که آن را برای بارهای ضربه ای سنگین مناسب می سازد. فولاد 9310 با درصد نیکل بالاتر (حدود ۳.۲٪)، چقرمگی هسته عالی در دماهای پایین ارائه می دهد و در گیربکس های هوافضا و توربین های بادی حیاتی است.

گزینه های خاص: فولادهای زنگ نزن و پلاستیک های مهندسی

در محیط های خورنده یا بهداشتی (مانند صنایع غذایی و دریایی)، فولاد زنگ نزن 17-4PH (رسوب سخت شونده) با عملیات حرارتی H900 سختی HRC 44-48 و مقاومت به خوردگی عالی عرضه می کند. برای کاهش وزن و حذف روانکاری، پلاستیک های مهندسی مانند پلی آمید (PA66) یا پلی اکسی متیلن (POM) در دنده های خورشیدی با بار سبک و سرعت پایین به کار می روند. این مواد خودروانکار بوده و صدای ناچیزی تولید می کنند، اما ظرفیت گشتاور محدودی دارند.

تأثیر انتخاب ماده بر هزینه و عملکرد

هزینه ماده خام تنها بخشی از معادله است. فولاد 9310 چندین برابر 4140 قیمت دارد و ماشینکاری آن نیز دشوارتر است. اما اگر با انتخاب این ماده از خرابی فاجعه بار یک توربین جلوگیری شود، هزینه اولیه توجیه پذیر خواهد بود. انتخاب ماده باید با الزامات عملیات حرارتی و ماشینکاری نیز هماهنگ باشد؛ مثلاً فولادهای با قابلیت کاربورایزینگ آسان تر به عمق سختی یکنواخت می رسند و زمان سیکل حرارتی کوتاه تری دارند.

مقایسه چرخ دنده خورشیدی سفارشی با دنده های پیش ساخته و تولید انبوه

تصمیم گیری میان خرید یک قطعه آماده یا سفارش یک نمونه اختصاصی، نیازمند تحلیل دقیق اقتصادی و فنی پروژه است.

تحلیل هزینه در تیراژ پایین و بالا

برای تیراژهای زیر ۵۰ عدد، هزینه یک چرخ دنده خورشیدی سفارشی می تواند بین ۵ تا ۲۰ برابر یک نمونه استاندارد باشد؛ زیرا هزینه های طراحی، برنامه نویسی CNC و تنظیمات اولیه (Setup) بین تعداد کمی قطعه سرشکن می شود. اما در تیراژ بالای ۱۰۰۰ قطعه، اختلاف قیمت کاهش چشمگیری می یابد و حتی ممکن است سفارشی سازی به دلیل حذف هزینه های اضافی ناشی از تطبیق های بعدی و کاهش ضایعات، مقرون به صرفه تر شود. همچنین باید هزینه های غیرمستقیم مانند توقف خط تولید به خاطر خرابی زودهنگام دنده استاندارد را نیز در نظر گرفت.

تفاوت در زمان تحویل و انعطاف پذیری تغییرات

دنده های استاندارد معمولاً ظرف ۱ تا ۵ روز کاری ارسال می شوند. در مقابل، یک دنده خورشیدی سفارشی بسته به پیچیدگی و فرایندهای حرارتی، بین ۴ تا ۱۰ هفته زمان می برد. اما مزیت کلیدی سفارشی سازی، امکان اعمال بازخوردهای طراحی است. اگر پس از نمونه سازی مشخص شود که باید مدول کمی تغییر کند یا پروفیل دنده جبران سازی حرارتی داشته باشد، در یک قطعه استاندارد این امر غیرممکن است، ولی در مسیر سفارشی، اصلاحات به سرعت در چرخه تولید بعدی اعمال می شود.

ارزیابی کیفیت و قابلیت اطمینان

کیفیت دنده های استاندارد به کنترل های آماری سازنده متکی است و ممکن است در کلاس دقت Q8 باشد. دنده سفارشی می تواند با الزامات Q12+ ساخته و ۱۰۰٪ بازرسی شود، بنابراین نرخ خرابی بسیار پایین تری دارد. در کاربردهای حساس، قابلیت ردیابی ماده اولیه (Material Traceability) و گزارش های بازرسی کامل، اطمینان بخشی لازم را برای ممیزی های ایزو و AS9100 فراهم می کند.

استانداردهای بین المللی در طراحی و ساخت چرخ دنده خورشیدی

تکیه بر استانداردهای معتبر، زبان مشترک میان سازنده و مشتری را ایجاد می کند و احتمال خطاهای پرهزینه را کاهش می دهد.

استاندارد AGMA 2001-C95 و DIN 3990

استاندارد AGMA 2001-C95 (بنیاد آمریکایی تولیدکنندگان دنده) روش های محاسبه تنش های ریشه و تماسی را برای دنده های ساده و هلیکال مشخص می کند. این استاندارد با ارائه فاکتورهای متعدد (مانند Kv، Ks، KHβ)، تحلیل جامعی از بار دینامیکی، توزیع بار در عرض دندانه و کیفیت ساخت ارائه می دهد. استاندارد DIN 3990 آلمانی مبنای مشابهی دارد و در بازار اروپا مرجع است. تطابق چرخ دنده خورشیدی سفارشی با این استانداردها، تضمین می کند که طراحی برای بار مشخص ایمن باشد.

الزامات ISO 1328 برای دقت دنده

استاندارد ISO 1328 سیستم درجه بندی دقت دنده را تعریف می کند. برای چرخ دنده های خورشیدی دقیق، معمولاً کلاس ۵ یا ۶ درخواست می شود (معادل AGMA Q13). این استاندارد خطاهای مجاز در گام، پروفیل و مارپیچ را تعیین کرده و روش های اندازه گیری آن ها را مشخص می سازد. مراجع معتبری مانند KHK و SDP/SI در کاتالوگ های خود، کلاس دقت محصولات استاندارد را اعلام می کنند، اما برای سطوح بالاتر، همواره به مسیر سفارشی سازی ارجاع می دهند.

تست های پذیرش و گواهی نامه های رایج

پیش از تحویل، تست های پذیرش شامل بازرسی ابعادی کامل (FAI) بر اساس AS9102 (در هوافضا)، تست سختی، تست ذرات مغناطیسی و گاهی تست دوام روی یک نمونه انجام می شود. گواهی نامه مواد (Material Certificate) نیز که ترکیب شیمیایی و خواص مکانیکی را تأیید می کند، از الزامات استاندارد است. برای قطعات صادراتی، این مستندات به همراه گواهی مبدأ (CO) ارائه می شود تا فرایند ترخیص گمرکی تسهیل گردد.

سوالات متداول کاربران در خرید چرخ دنده خورشیدی سفارشی

خریداران صنعتی پیش از ثبت سفارش، معمولاً نگرانی های مشترکی دارند که در این بخش به مهم ترین آن ها پاسخ می دهیم. برای راهنمای خرید و انتخاب چرخ دنده خورشیدی با ما تماس بگیرید.

حداقل تعداد سفارش و هزینه تقریبی برای یک طرح خاص

حداقل تعداد سفارش (MOQ) بستگی به روش تولید دارد. برای دنده های کوچک که با ماشین های CNC ساخته می شوند، حتی ۱ عدد هم قابل تولید است، اما هزینه بالا خواهد بود. قیمت یک چرخ دنده خورشیدی سفارشی با قطر ۵۰ میلی متر و کلاس دقت Q12 از فولاد 8620، می تواند بین ۲۰۰ تا ۱۰۰۰ دلار برای یک نمونه منفرد باشد. با افزایش تیراژ، هزینه هر قطعه به شدت کاهش می یابد. پیش از سفارش، نقشه فنی (ترجیحاً STEP یا DXF) به همراه شرایط کاری دقیق ارسال شود.

آیا می توان طرح موجود را بازتولید (Reverse Engineering) کرد؟

بله، بسیاری از کارگاه های تخصصی خدمات مهندسی معکوس ارائه می دهند. در این حالت، نمونه فرسوده یا شکسته اسکن سه بعدی می شود و پس از تحلیل مترولوژی، مدل CAD با اصلاحات لازم بازسازی می گردد. این روش برای دستگاه های قدیمی که نقشه اصلی آن ها موجود نیست، بسیار کارآمد است. دقت بازتولید می تواند به کمتر از ۰.۰۱ میلی متر برسد.

مدت زمان معمول تحویل و مراحل تضمین کیفیت

زمان تحویل استاندارد برای یک چرخ دنده خورشیدی سفارشی بین ۶ تا ۸ هفته است. مراحل اصلی چنین است: هفته اول تأیید طرح؛ هفته دوم تهیه ماده اولیه؛ هفته سوم و چهارم ماشینکاری و دنده زنی؛ هفته پنجم عملیات حرارتی؛ هفته ششم پرداخت نهایی و بازرسی ابعادی؛ هفته هفتم تهیه مستندات و بسته بندی. تضمین کیفیت شامل بازرسی ۱۰۰٪ CMM و ارائه گزارش کامل می شود.

سوالات متداول (FAQ)

چگونه می توانم یک استعلام قیمت دقیق برای چرخ دنده خورشیدی سفارشی دریافت کنم؟

برای دریافت استعلام قیمت، کافی است نقشه مهندسی یا مدل سه بعدی (ترجیحاً STEP) به همراه اطلاعاتی مانند گشتاور و سرعت کارکرد، جنس مورد نظر و کلاس دقت را به سازنده ارسال کنید. یک فایل PDF تک صفحه ای که مدول، تعداد دندانه ها، زاویه فشار و شرایط عملیات حرارتی را مشخص کند، برای ارزیابی اولیه کافی است. در صورت عدم وجود نقشه، می توانید نمونه فرسوده را برای مهندسی معکوس ارسال نمایید.

آیا سفارش دنده خورشیدی با پروفیل دندانه خاص (غیراستاندارد) امکان پذیر است؟

بله، یکی از اصلی ترین دلایل سفارشی سازی، ایجاد پروفیل های اصلاح شده (Profile Shift) برای متعادل سازی تنش ها یا بهبود عملکرد در سرعت های بالا است. ابزارهای هاب یا شیپر مخصوصی با پروفیل سفارشی طراحی و ساخته می شوند که هزینه اولیه را افزایش می دهد، اما برای تیراژ متوسط به بالا مقرون به صرفه است. همچنین می توان با استفاده از ماشین کاری CNC 5-axis پروفیل های پیچیده را بدون ابزار اختصاصی تولید کرد.

تفاوت اصلی بین دنده خورشیدی اینچی (DP) و متریک (Module) در سفارش چیست؟

دنده های اینچی با گام قطری (Diametral Pitch) تعریف می شوند، در حالی که سیستم متریک بر اساس مدول است. اگر مجموعه موجود شما دارای دنده های اینچی است، باید این موضوع را در سفارش ذکر کنید، زیرا ابزارهای هاب و محاسبات طراحی کاملاً متفاوت خواهد بود. تبدیل ناقص می تواند به عدم تطابق لقی یا نسبت دنده منجر شود. همیشه واحد طراحی اصلی را مشخص کنید.

آیا می توان دنده خورشیدی را با پوشش های محافظ سفارش داد؟

قطعاً. برخی از پوشش های رایج شامل فسفاته منگنز برای روانکاری اولیه و جلوگیری از زنگ زدگی، اکسید سیاه برای کاربردهای عمومی، و پوشش های پیشرفته تر مانند DLC (کربن شبه الماس) برای کاهش اصطکاک و افزایش عمر در شرایط روغن کاری محدود یا سرعت بالا هستند. این پوشش ها پس از عملیات حرارتی و سخت کاری اعمال می شوند. آشنایی کامل درمورد روغن گیربکس خورشیدی با مطالعه مقاله آن.
