گیربکس خورشیدی 1:50 | راهنمای خرید، قیمت و مشخصات فنی

گیربکس خورشیدی با نسبت تبدیل 1:50 یکی از پرکاربردترین گزینه ها در انتقال قدرت صنعتی است. این نسبت، تعادل مناسبی بین کاهش سرعت و افزایش گشتاور ایجاد می کند و به همین دلیل در سرووموتورها، ماشین های CNC، ربات های صنعتی و خطوط بسته بندی دیده می شود. از زمان جیمز وات که مفهوم اسب بخار را برای سنجش توان موتور رایج کرد تا امروز که کنترل دقیق حرکت با درایوهای دیجیتال انجام می شود، نسبت تبدیل همچنان کلیدی ترین پارامتر در انتخاب گیربکس باقی مانده است.

پیش از ورود به جزئیات فنی، مقایسه سریع با دو گزینه رایج دیگر در نسبت یکسان می تواند تصویر روشن تری ارائه دهد:

معیار	گیربکس خورشیدی 1:50	گیربکس حلزونی 1:50	گیربکس سیکلوئیدی 1:50
روش دستیابی به نسبت	معمولاً دو استیج سیاره ای	تک استیج یا دو استیج حلزونی	تک استیج سیکلوئیدی
راندمان انتقال قدرت	حدود 94 تا 97 درصد	حدود 50 تا 70 درصد	حدود 85 تا 90 درصد
گشتاور خروجی	بالا با توزیع بار بین چند سیاره	متوسط؛ وابسته به جنس چرخ حلزون	بالا به ویژه در پیک بار
بکلش	5 تا 15 آرکمین در مدل استاندارد	زیاد و متغیر با سایش	بسیار کم (زیر 1 آرکمین در مدل دقیق)
حجم بدنه	فشرده و سبک	حجیم تر برای گشتاور یکسان	فشرده اما معمولاً سنگین تر
سطح نویز	پایین در دقت بالا	بسته به نوع، گاهی پر سر و صدا	پایین
کاربرد اصلی	سروو، CNC، رباتیک	بالابرها، درب های اتوماتیک، میکسرهای ساده	رباتیک، ماشین آلات دقیق، بسته بندی

گیربکس خورشیدی با نسبت تبدیل 1:50 چیست و چگونه کار می کند؟

در گیربکس خورشیدی، نیرو از یک چرخ دنده مرکزی وارد می شود و بین چند چرخ دنده سیاره ای توزیع می گردد. همین ساختار باعث می شود بار به صورت متوازن روی دندانه های بیشتری پخش شود و گیربکس بتواند گشتاور بالایی را در بدنه فشرده منتقل کند. برای درک نسبت 1:50، ابتدا باید نقش هر جزء را شناخت.

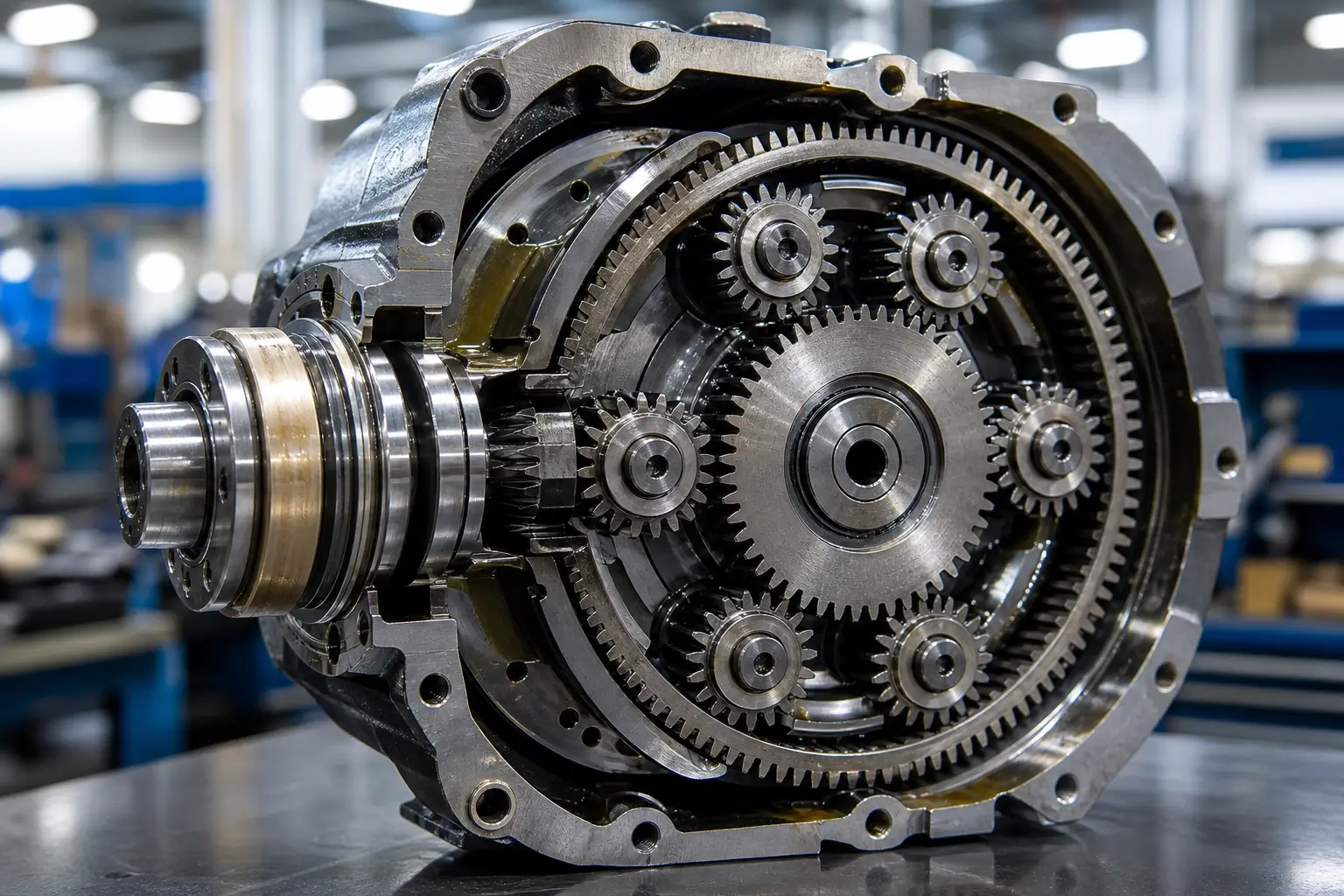

اجزای اصلی گیربکس خورشیدی: دنده خورشیدی مرکزی، ماهواره ها و دنده رینگی

مجموعه دنده سیاره ای از چهار جزء اصلی تشکیل شده است: دنده خورشیدی مرکزی که معمولاً ورودی است، چند دنده ماهواره ای که دور آن می چرخند، حامل یا کریر که محور ماهواره ها را نگه می دارد و دنده رینگی که این مجموعه را احاطه می کند. در رایج ترین پیکربندی کاهنده، دنده رینگی ثابت است، دنده خورشیدی می چرخد و حامل به عنوان خروجی عمل می کند.

تعداد ماهواره ها معمولاً سه یا بیشتر است. این موضوع باعث می شود سطح درگیری دنده ها افزایش یابد و تنش روی هر دندانه کاهش پیدا کند. به همین دلیل، گیربکس های خورشیدی نسبت به گیربکس های ساده با همان ابعاد، گشتاور بالاتری تحمل می کنند.

معادله نسبت تبدیل در گیربکس سیاره ای و محاسبه نسبت 1:50

برای پیکربندی رینگی ثابت، خورشیدی ورودی و حامل خروجی، نسبت تبدیل از رابطه ساده i = 1 + (Zr / Zs) محاسبه می شود؛ در این فرمول Zr تعداد دندانه های دنده رینگی و Zs تعداد دندانه های دنده خورشیدی است. برای مثال اگر Zr برابر 80 و Zs برابر 20 باشد، نسبت تبدیل برابر 5:1 خواهد بود.

نسبت تبدیل تک استیج سیاره ای معمولاً بین 3:1 تا 10:1 قرار دارد. دلیل این محدودیت، نسبت دندانه ها، محدودیت های هندسی و مونتاژپذیری است. بنابراین نسبت 1:50 نمی تواند در یک استیج محقق شود و باید با ترکیب چند استیج به دست آید.

نقش استیج های چندگانه در دستیابی به نسبت 1:50

در گیربکس های چنداستیج، خروجی هر استیج به ورودی استیج بعدی متصل می شود و نسبت تبدیل کل، حاصل ضرب نسبت های هر استیج است. برای رسیدن به نسبت 1:50، یک گیربکس دو استیج با استیج اول 5:1 و استیج دوم 10:1 رایج است؛ چون 5 × 10 = 50.

افزایش تعداد استیج ها، طول گیربکس را بیشتر و راندمان را کمی کاهش می دهد؛ اما امکان دستیابی به نسبت های بالا را فراهم می کند. در عین حال، گشتاور خروجی تقریباً با حاصل ضرب نسبت کل و راندمان کلی افزایش می یابد.

مشخصات فنی گیربکس خورشیدی با نسبت تبدیل 1:50

برای انتخاب صحیح، باید مشخصات فنی را به شکل عددی بررسی کرد. گشتاور نامی، ضریب سرویس، راندمان و بکلش مهم ترین داده هایی هستند که در کاتالوگ هر سایز بدنه ذکر می شوند.

محدوده گشتاور خروجی و ضریب سرویس برای ابعاد بدنه مختلف

گیربکس های خورشیدی 1:50 در سایزهای مختلفی مانند 60، 80، 90، 120 و بالاتر ساخته می شوند. معمولاً در سایزهای کوچک، گشتاور نامی در بازه 20 تا 100 نیوتنمتر و در سایزهای متوسط تا بزرگ، بین 100 تا 300 نیوتنمتر و حتی بالاتر است. این مقادیر بسته به برند، جنس دنده و کیفیت عملیات حرارتی متفاوت است.

ضریب سرویس، نسبت ظرفیت نامی گیربکس به بار واقعی است. برای کاربردهای پیوسته با ضریب سرویس حداقل 1.5 شروع می شود و در کاربردهای ضربه ای یا سروو با پیک بار مکرر، مقدار 2 یا بالاتر توصیه می شود. طراحی دندانه ها معمولاً بر اساس خستگی خمشی و سطحی ارزیابی می شود؛ استاندارد ISO 6336 مرجع اصلی این محاسبات است (منبع: ISO).

راندمان انتقال قدرت در نسبت 1:50 و تلفات اصطکاکی

گیربکس خورشیدی تک استیج می تواند راندمانی تا حدود 98 درصد داشته باشد. اما در نسبت 1:50 با دو استیج، راندمان کلی حاصل ضرب راندمان هر استیج است و معمولاً در بازه 94 تا 97 درصد قرار می گیرد. این عدد در مقایسه با گیربکس حلزونی با نسبت مشابه که اغلب بین 50 تا 70 درصد است، برتری قابل توجهی دارد.

تلفات اصطکاکی به صورت حرارت در محل درگیری دنده ها و یاتاقان ها ظاهر می شود. اگر دمای روغن بیش از حد بالا برود، لایه روغن تخریب شده و سایش دنده آغاز می شود. انتخاب روغن مناسب و کنترل سطح روغن در بارگذاری پیوسته اهمیت زیادی دارد.

دقت بکلش (Backlash) و تأثیر آن بر عملکرد سروو و کنترل حلقه بسته

بکلش یا لقی دورانی، مقدار بازی بین دنده ها در هنگام معکوس شدن جهت چرخش است و معمولاً بر حسب آرکمین بیان می شود. گیربکس خورشیدی استاندارد با نسبت 1:50 ممکن است بکلشی در محدوده 10 تا 15 آرکمین داشته باشد؛ در حالی که نسخه سروو با بکلش کاهش یافته به زیر 5 آرکمین می رسد.

در کنترل حلقه بسته، بکلش زیاد باعث نوسان، تأخیر و خطای موقعیت می شود. به همین دلیل در ماشین های CNC و مفاصل ربات که دقت حرکت حیاتی است، انتخاب گیربکس با بکلش کم و سفتی پیچشی بالا ضرورت پیدا می کند.

کاربردهای گیربکس خورشیدی با نسبت 1:50 در صنایع مختلف

نسبت 1:50 در جایی انتخاب می شود که به کاهش شدید دور و گشتاور بالا نیاز باشد، اما فضای نصب محدود است. این مشخصه در بسیاری از ماشین آلات اتوماسیون، از دستگاه های دقیق تا خطوط تولید سنگین، دیده می شود.

سروو موتورها و درایوهای دور متغیر در ماشین آلات CNC

سروو موتورها معمولاً دور بالا و گشتاور پایینی دارند و برای حرکت بار با سرعت پایین باید از گیربکس استفاده کنند. گیربکس خورشیدی 1:50 با کاهش دور از 3000 به حدود 60 دور در دقیقه، گشتاور لازم برای محرک های CNC را فراهم می کند. این ترکیب معمولاً با اینورتر و درایوهای دور متغیر همراه می شود.

در دستگاه های CNC، دقت موقعیت و تکرارپذیری اهمیت زیادی دارد. گیربکس هایی که بکلش کم و استحکام پیچشی بالایی دارند، در حلقه بازخورد انکودر عملکرد بهتری نشان می دهند و از خطاهای ناشی از فنر شدن دنده جلوگیری می کنند.

ربات های صنعتی، بازوهای مکانیکی و محرک های دقیق

ربات های صنعتی به محرک های فشرده با گشتاور بالا نیاز دارند. نسبت 1:50 به بازوی ربات اجازه می دهد بار را با سرعت کنترل شده جابه جا کند و در عین حال فضای کمتری اشغال کند. گیربکس های کواکسیال با شافت خروجی هالو معمولاً برای مفاصل ربات گزینه مناسبی هستند.

بارهای دینامیکی، تغییر جهت مکرر و شتاب بالا، الزامات سختی روی یاتاقان ها و دنده ها ایجاد می کند. در این شرایط، انتخاب گیربکس با ظرفیت گشتاور پیک مناسب و بکلش کم، عمر مفید ربات را افزایش می دهد.

تجهیزات بسته بندی، پرکن، چاپ و ماشین آلات دوار با سیکل کاری بالا

در خطوط بسته بندی و پرکن، توقف تولید هزینه بالایی دارد. گیربکس باید در سیکل کاری بالا، دما و رطوبت محیط را تحمل کند. نسبت 1:50 معمولاً در بخش های دوار مانند میز ایندکس، رول های تغذیه و برش های روتاری استفاده می شود.

ماشین آلات چاپ نیز به حرکت نرم و هماهنگ بین غلتک ها نیاز دارند. استفاده از گیربکس خورشیدی با دقت بالا، لرزش را کاهش می دهد و کیفیت چاپ را در سرعت های مختلف حفظ می کند.

مزایا و محدودیت های نسبت تبدیل 1:50 در گیربکس خورشیدی

مانند هر فناوری دیگر، نسبت 1:50 هم مزایا و هم محدودیت هایی دارد. شناخت این موارد به شما کمک می کند تا انتخاب منطقی تری نسبت به سایر گزینه ها داشته باشید.

چگالی گشتاور بالا در حجم بدنه و وزن کمتر نسبت به گیربکس های سنتی

مهم ترین مزیت گیربکس خورشیدی، توزیع بار بین چند ماهواره است. به همین دلیل دندانه های هر چرخ دنده می توانند کوچک تر باشند و در نتیجه مجموعه نهایی ابعاد فشرده تری پیدا می کند. در نسبت 1:50، این مزیت در مقایسه با گیربکس حلزونی یا هلیکال که برای گشتاور یکسان به بدنه بزرگ تری نیاز دارند، کاملاً محسوس است.

وزن کمتر در کاربردهای متحرک مانند رباتیک و خودروهای حمل ونقل مواد اهمیت دارد. کاهش وزن محرک، اینرسی بار را کمتر کرده و عملکرد دینامیکی سیستم را بهبود می دهد.

محدودیت حرارتی و مدیریت دمای روغن در بارگذاری پیوسته

در نسبت 1:50، گیربکس دو استیج است و تعداد نقاط درگیری دنده ها زیاد است. در بارگذاری پیوسته، حرارت تولیدشده می تواند دمای روغن را به بالای حد مجاز برساند و به تدریج به خواص روانکار آسیب بزند. این محدودیت به ویژه در دور ورودی بالا و دمای محیط زیاد جدی تر می شود.

برای مدیریت حرارت، باید روغن کاری مناسب، سطح روغن دقیق و در صورت لزوم سیستم خنک کننده در نظر گرفته شود. در نصب عمودی، استفاده از منبع انبساط برای حفظ فشار و جلوگیری از نشت ضروری است.

مقایسه راندمان و دقت با گیربکس حلزونی و سیکلوئیدی در نسبت مشابه

گیربکس حلزونی در نسبت 1:50 معمولاً تک استیج است و می تواند این نسبت را با حجم کم به دست آورد، اما راندمان پایین تر و بکلش بالاتری دارد. در کاربردهایی که سیکل کاری کم و نیاز به خودقفل کنندگی دارند، حلزونی گزینه اقتصادی تری است؛ ولی برای سروو و کنترل دقیق، کارایی لازم را ندارد.

گیربکس سیکلوئیدی نسبت تبدیل بالایی را در یک استیج فراهم می کند و بکلش بسیار کمی دارد. با این حال، در مقایسه با خورشیدی معمولاً سنگین تر است و ابعاد در برخی کاربردها محدودیت ایجاد می کند. گیربکس خورشیدی ترکیب متعادلی از راندمان، دقت، وزن و قابلیت اتصال به سروو موتور ارائه می دهد.

راهنمای انتخاب و سفارش گیربکس خورشیدی با نسبت 1:50

برای سفارش، باید الزامات مکانیکی و الکتریکی را دقیق مشخص کنید. برندهای مطرح مانند SEW-Eurodrive، Bonfiglioli، Neugart و Sumitomo Drive Technologies کاتالوگ ها و نرم افزارهای انتخاب گیربکس دارند؛ اما خروجی این ابزارها وقتی درست است که ورودی های اپلیکیشن را درست تعریف کرده باشید.

محاسبه گشتاور اسمی و پیک بار مورد نیاز اپلیکیشن

اولین گام، تعیین گشتاور ورودی و دور خروجی است. اگر توان موتور بر حسب کیلووات و دور ورودی بر حسب دور در دقیقه مشخص باشد، گشتاور تقریبی ورودی از رابطه T = (9550 * P) / n به دست می آید. سپس گشتاور خروجی لازم برابر با گشتاور ورودی ضربدر نسبت تبدیل و راندمان است.

علاوه بر گشتاور اسمی، بار پیک و گشتاور شتابی را نیز باید محاسبه کنید. سروو موتورها در لحظه راه اندازی یا تغییر جهت، پیک گشتاوری تا چند برابر گشتاور نامی ایجاد می کنند. اگر گیربکس این پیک را تحمل نکند، دنده یا یاتاقان ممکن است بشکند. برای همین از ضریب سرویس مناسب استفاده کنید.

انتخاب بین گیربکس تک استیج و دو استیج بر اساس حجم و گشتاور

نسبت 1:50 در یک گیربکس سیاره ای تک استیج قابل دستیابی نیست؛ بنابراین انتخاب اصلی میان گیربکس دو استیج و در موارد خاص سه استیج است. گیربکس دو استیج تعادلی بین طول محوری، راندمان و گشتاور ارائه می دهد و برای اکثر کاربردها مناسب است.

اگر محدودیت فضای محوری وجود داشته باشد، می توان سایز کوچک تر با نسبت دو استیج انتخاب کرد؛ اما باید مطمئن شد که گشتاور نامی و ضریب سرویس کافی است. برعکس، اگر گشتاور بالا نیاز است، سایز بزرگ تر با همان نسبت دو استیج انتخاب بهتری خواهد بود.

بررسی استاندارد فلنج ورودی (IEC / NEMA) و نوع شافت خروجی

نحوه اتصال گیربکس به الکتروموتور باید بر اساس استاندارد فلنج ورودی مشخص شود. فلنج های IEC مانند B5 و B14 برای موتورهای استاندارد اروپایی و فلنج های NEMA برای موتورهای آمریکایی رایج است (منبع: NEMA). قطر فلنج، محل پیچ ها و قطر شافت موتور باید با فلنج گیربکس هماهنگ باشد.

برای خروجی نیز باید انتخاب کنید که شافت سالید یا شافت هالو (توخالی) مورد نیاز است. شافت هالو امکان نصب مستقیم روی محور ماشین را می دهد و فضا را کاهش می دهد. در هر دو حالت، مشخصات گوه، سپلاین یا قطر شافت باید دقیق در سفارش ثبت شود.

نصب، نگهداری و عیب یابی گیربکس خورشیدی 1:50

بخش زیادی از خرابی های گیربکس به نصب نادرست، روغن کاری نامناسب یا اضافه بار مربوط می شود. رعایت دستورالعمل نصب و بازرسی دوره ای، هزینه تعمیرات و توقف خط را به شکل معناداری کاهش می دهد.

گام های نصب صحیح بر روی الکتروموتور و ترازبندی کوپلینگ

قبل از نصب، سطوح فلنج و شافت ها باید تمیز و بدون پلیسه باشند. گیربکس را نباید با چکش به شافت موتور کوبید؛ این کار به یاتاقان ها آسیب می زند. بهتر است از پیچ های راهنمای مخصوص و حرارت ملایم استفاده شود.

پس از نصب، ترازبندی کوپلینگ با ساعت اندازه گیری بررسی می شود. ناترازی محوری یا موازی باعث لرزش، سایش سیل و کاهش عمر یاتاقان می شود. پیچ های پایه نیز باید با گشتاور توصیه شده و به صورت متقارن محکم شوند.

روغن کاری و بازرسی دوره ای دنده های سیاره ای

گیربکس خورشیدی معمولاً با روغن دنده صنعتی از نوع EP با ویسکوزیته مناسب پر می شود. سطح روغن باید در محدوده نشانگر باشد؛ روغن کم باعث سایش دنده و روغن زیاد باعث افزایش دما و مصرف توان می شود.

بازرسی دوره ای شامل بررسی نشتی روغن، آلودگی و تغییر رنگ روغن است. در محیط های آلوده، نمونه برداری از روغن و آنالیز ذرات فلزی می تواند نشانه اولیه سایش دنده ها یا یاتاقان ها باشد. تعویض روغن در فواصل اعلام شده توسط کارخانه سازنده، بهترین محافظت در برابر خرابی است.

علل و علائم خرابی رایج: صدا، لرزش، و افت راندمان

صدای غیرعادی مانند ناله یا ضربه های دوره ای معمولاً نشانه ای از سایش دنده، فاصله زیاد دندانه ها یا آسیب یاتاقان است. لرزش بیش از حد می تواند از ناترازی کوپلینگ، نابالانسی محور بار یا شل بودن اتصالات ناشی شود.

افت راندمان معمولاً به صورت گرم شدن غیرعادی بدنه ظاهر می شود. اگر دمای پوسته از حد معمول بالاتر رفت، ابتدا سطح روغن و نوع روانکار را بررسی کنید؛ سپس بار واقعی و ضریب سرویس را ارزیابی کنید. در صورت ادامه مشکل، بهتر است گیربکس توسط تکنسین متخصص بازبینی شود.

سوالات متداول (FAQ)

نسبت 1:50 در یک استیج امکان پذیر است یا به استیج چندگانه نیاز دارد؟

در گیربکس خورشیدی تک استیج، نسبت تبدیل معمولاً بین 3:1 تا 10:1 محدود می شود. برای رسیدن به نسبت 1:50 باید حتماً از دو یا چند استیج استفاده کرد. ترکیب دو استیج با نسبت های 5:1 و 10:1، ساده ترین و رایج ترین روش برای دستیابی به نسبت 1:50 است.

حداکثر دور ورودی مجاز در گیربکس خورشیدی 1:50 چقدر است؟

حداکثر دور ورودی به سایز گیربکس، نوع یاتاقان، کیفیت روغن کاری و شرایط حرارتی بستگی دارد. در گیربکس های سروو کوچک، دور ورودی معمولاً تا 4000 یا 6000 دور در دقیقه مجاز است؛ در سایزهای بزرگ صنعتی، دور ورودی اغلب به 1500 یا 3000 دور در دقیقه محدود می شود. مقدار دقیق باید از کاتالوگ همان مدل استعلام شود.

تفاوت گیربکس خورشیدی 1:50 استاندارد با نسخه سروو در چیست؟

گیربکس استاندارد برای کاربردهای صنعتی معمولی طراحی شده و بکلش بیشتری دارد؛ در حالی که نسخه سروو از دنده های سخت کاری شده با دقت بالا، یاتاقان های دقیق و بکلش کم استفاده می کند. نسخه سروو برای بارهای دینامیکی، تغییر جهت مکرر و کنترل حلقه بسته مناسب است و معمولاً هزینه بیشتری نیز دارد.
