انتخاب یک کاهنده دور دقیق برای کاربردهایی که نیاز به گشتاور بالا و سرعت پایین دارند، معمولاً با چالش های فنی زیادی همراه است. نسبت تبدیل ۱:۲۰ یکی از پرتقاضاترین نسبت ها در صنعت به شمار می رود، چرا که پلی میان کاهش سرعت قابل توجه و حفظ ابعاد منطقی مجموعه انتقال قدرت ایجاد می کند. در این راهنما، صرفاً به تعریف کلی بسنده نمی کنیم؛ بلکه با نگاهی مهندسی، تمام جنبه های انتخاب، محاسبه و بهره برداری از یک گیربکس خورشیدی با نسبت تبدیل ۱:۲۰ را تشریح می کنیم تا در نهایت بتوانید با اطمینان کامل برای خرید یا طراحی اقدام کنید.
| جنبه مقایسه | تک مرحله ای (Single-Stage) | دو مرحله ای (Two-Stage) | سه مرحله ای (Three-Stage) |
|---|---|---|---|
| محدوده عملی نسبت | ۳:۱ تا ۱۰:۱ | ۹:۱ تا ۱۰۰:۱ | ۲۷:۱ تا ۱۰۰۰:۱ |
| نسبت ۱:۲۰ | معمولاً ممکن نیست (مگر با طراحی خاص غیربهینه) | دستیابی راحت با دو مرحله ۴:۱ و ۵:۱ | دستیابی با سه مرحله (غیرضروری برای این نسبت) |
| راندمان تقریبی | بالای ۹۷٪ | ۹۴٪ تا ۹۶٪ | ۹۰٪ تا ۹۳٪ |
| لقی استاندارد (Backlash) | کمتر از ۵ دقیقه قوسی (در انواع دقیق) | ۵ تا ۱۲ دقیقه قوسی | ۱۰ تا ۲۰ دقیقه قوسی (بسته به دقت ساخت) |
| چگالی گشتاور | بالا | بسیار بالا | فوق العاده بالا |
| هزینه نسبی | پایه | متوسط | بالا |
گیربکس خورشیدی (سیاره ای) چیست و نسبت تبدیل ۱:۲۰ چگونه شکل می گیرد؟
برای درک نسبت ۱:۲۰، ابتدا باید ساختار سیاره ای را بشناسیم. برخلاف گیربکس های دنده ای با محور ثابت، چرخ دنده ها در اینجا حرکت ترکیبی دارند. این ماهیت است که امکان دستیابی به نسبت های بالا در فضای کم را فراهم می کند. در نسبت ۱:۲۰، سرعت ورودی ۲۰ برابر کاهش می یابد و هم زمان گشتاور خروجی تقریبا ۲۰ برابر گشتاور ورودی (با کسر افت راندمان) افزایش پیدا می کند.

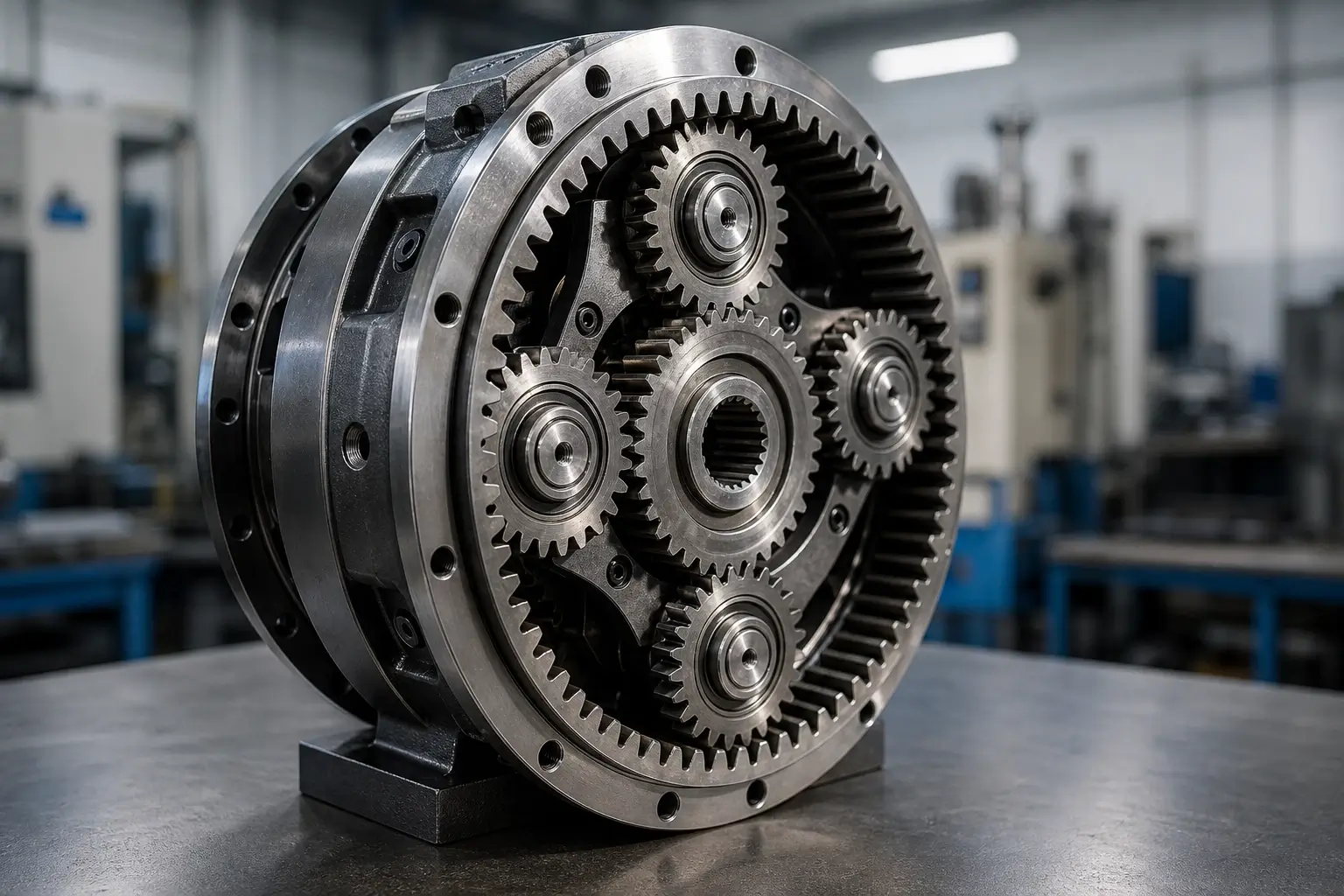

ساختار دنده خورشیدی: پینیون مرکزی، سیاره ها و اینترنال گیر
در قلب یک گیربکس خورشیدی، پینیون مرکزی (خورشیدی) قرار دارد که به شفت ورودی متصل می شود. حول آن، معمولاً سه یا چند دنده سیاره ای روی یک حامل (Carrier) نشسته اند و همزمان با دندانه های خارجی خورشید و دندانه های داخلی اینترنال گیر (رینگ دنده) درگیرند. رینگ دنده ثابت است و حامل، خروجی را می چرخاند. این پیکربندی باعث می شود بار بین چند دنده سیاره ای تقسیم شده و ظرفیت انتقال گشتاور به شدت افزایش یابد.
در عمل، وقتی دنده خورشیدی دوران می کند، دنده های سیاره ای را وادار به چرخش حول محور خود و همچنین حرکت دورانی حول خورشید می کند. از آن جا که رینگ ثابت است، سرعت زاویه ای حامل بسیار کمتر از ورودی خواهد بود. کل این مجموعه درون یک هوزینگ گیربکس دقیق و مقاوم جای می گیرد.
نحوه به دست آوردن نسبت ۱ به ۲۰ در یک یا چند استیج
رسیدن به نسبت ۲۰:۱ در یک طبقه منفرد با چالش هایی مواجه است. نسبت یک طبقه ای از رابطه i = ۱ + (Zring / Zsun) به دست می آید. برای رسیدن به عدد ۲۰، نسبت دندانه ها باید ۱۹ باشد، یعنی اگر خورشید ۲۰ دندانه داشته باشد، رینگ باید ۳۸۰ دندانه داشته باشد. این امر قطر رینگ را بسیار بزرگ و چگالی گشتاور را کم می کند و عملاً غیراقتصادی است. به همین خاطر گیربکس های ۱:۲۰ واقعی اغلب دو استیج هستند.
در مدل دو استیج، از ترکیب دو مجموعه خورشیدی-سیاره ای استفاده می شود. برای مثال استیج اول با نسبت ۴:۱ و استیج دوم ۵:۱، نسبت کلی ۲۰:۱ را می دهند. خروجی حامل اول به شفت خورشیدی دوم متصل می شود. با این روش، ابعاد کامپکت باقی مانده و راندمان و گشتاور بهینه می شود.
رابطه دور ورودی، دور خروجی و تعداد دندانه ها در نسبت ۱:۲۰
رابطه بنیادی $n{out} = n{in} / i$ است. برای نسبت ۱:۲۰، اگر یک الکتروموتور با سرعت ۱۴۰۰ دور بر دقیقه کوپل شود، دور خروجی ۷۰ دور بر دقیقه خواهد شد. فرمول ویلیس برای محاسبات دقیق تر نیز استفاده می شود: $i = 1 + \frac{Zr}{Zs}$. دقت داشته باشید که تعداد دندانه های سیاره ای باید از شرط $Zr = Zs + 2 imes Zp$ پیروی کند و همچنین شرط مونتاژ ($Zr + Z_s$ بخش پذیر بر تعداد سیاره ها) برقرار باشد تا مجموعه بدون تداخل کار کند.
مشخصات فنی کلیدی گیربکس خورشیدی با نسبت ۱:۲۰
مشخصات فنی یک گیربکس ۱:۲۰ تنها به نسبت تبدیل محدود نیست. گشتاور خروجی نامی، راندمان، لقی و محدودیت های حرارتی، اعدادی هستند که در فاز طراحی و انتخاب باید به آن ها اولویت داد. شناخت این پارامترها شما را از اضافه بارگذاری یا انتخاب نادرست مصون می دارد.
گشتاور خروجی نامی و حداکثر گشتاور مجاز در نسبت ۱:۲۰
گشتاور خروجی نامی (Tn) بر اساس عمر مفید طراحی (معمولاً ۱۰ تا ۲۰ هزار ساعت) و ضریب سرویس مشخص می شود. برای یک گیربکس ۱:۲۰ سایز متوسط، می تواند از ۱۰۰ نیوتون متر تا بیش از ۵۰۰۰ نیوتون متر متغیر باشد. حداکثر گشتاور مجاز (Tmax) نیز لحظه ای و برای شرایط اضطراری (مثلاً ۳ برابر Tn) تعریف می شود. مهم است هنگام انتخاب، گشتاور خروجی واقعی فرآیند را با در نظر گرفتن ضریب اطمینان و کلاس کاری محاسبه کرده و از T2 نهایی تجاوز نکنید. برندهایی چون Bonfiglioli و SEW این اعداد را به دقت در کاتالوگ های خود ارائه می دهند.
راندمان انتقال قدرت و میزان افت توان در این نسبت
گیربکس های خورشیدی در نسبت ۱:۲۰ و با دو استیج معمولاً راندمان بین ۹۴ تا ۹۶ درصد دارند. یعنی اگر توان ورودی ۱ کیلووات باشد، خروجی قابل استفاده ۹۴۰ تا ۹۶۰ وات است و بقیه به حرارت تبدیل می شود. این افت حتی کمتر از گیربکس های حلزونی با راندمان ۶۰ درصد است. با این وجود، در توان های بالا، تلفات حرارتی باید با روانکاری مناسب و در صورت نیاز، خنک کاری اجباری مدیریت شود.
لقی (Backlash) و تأثیر آن بر دقت حرکتی خروجی
لقی زاویه ای به فضای خالی میان دندان ها گفته می شود که در شروع و تغییر جهت حرکت، خطای موقعیت ایجاد می کند. در کاربردهای سروو و رباتیک، لقی (Backlash) زیر ۱۰ دقیقه قوسی الزامی است. گیربکس های خورشیدی ۱:۲۰ استاندارد معمولاً ۵ تا ۱۲ دقیقه قوسی لقی دارند. انواع دقیق (Precision) با دنده های سنگ زده و پیش بارگذاری کمتر از ۳ دقیقه قوسی نیز موجودند. انتخاب درست لقی مستقیماً بر دقت موقعیت دهنده های زاویه ای اثر می گذارد.
حداکثر دور ورودی، دمای کاری و سطح نویز
حداکثر دور ورودی مجاز برای گیربکس ۱:۲۰ معمولاً ۳۰۰۰ تا ۵۰۰۰ دور بر دقیقه است، اما کارکرد مداوم در دور بالا گرما و نویز را افزایش می دهد. دمای کاری استاندارد از ۲۰- تا ۹۰+ درجه سانتی گراد است و با گریس یا روغن مناسب تضمین می شود. استانداردهای AGMA (انجمن سازندگان چرخ دنده آمریکا) محدوده های دقیقی برای نویز و ارتعاش تعیین کرده اند؛ برای سرعت های بالا، سطح صدای زیر ۶۵ دسی بل مطلوب است.
مزایا و محدودیت های گیربکس خورشیدی با نسبت ۱:۲۰
طراحان به دلیل چگالی گشتاور بالا و ابعاد جمع وجور به سمت این نسبت جذب می شوند، با این حال محدودیت هایی نیز وجود دارد که پیش از انتخاب باید بررسی شوند. آگاهی از این موازنه تصمیم گیری را منطقی تر می کند.
مزایا: چگالی گشتاور بالا، ابعاد فشرده و دقت انتقال
توزیع بار روی چند دنده سیاره ای باعث می شود در قطر و وزن یکسان، چندین برابر گیربکس ساده گشتاور منتقل شود. در نسبت ۱:۲۰، یک گیربکس خورشیدی کوچک می تواند جایگزین یک کاهنده حلزونی حجیم شود. افزون بر آن، دقت انتقال در این نسبت به دلیل هم مرکزی ذاتی و کاهش بازی بسیار بهتر از انواع حلزونی است.
محدودیت ها: حساسیت به مونتاژ، اصطکاک داخلی و هزینه بالاتر
اگر هم محوری شفت ها دقیق نباشد یا روانکاری نادرست انجام شود، خرابی زودهنگام روی می دهد. همچنین اصطکاک دندانه های سیاره ای با رینگ، گرمای موضعی ایجاد می کند. قیمت تمام شده گیربکس ۱:۲۰ نیز به دلیل دقت ماشین کاری و تعداد قطعات بیشتر از گیربکس ساده است.
مقایسه رفتاری این نسبت با نسبت های رایج دیگر (۱:۱۰ و ۱:۵۰)
نسبت ۱:۲۰ در یک نقطه تعادل قرار دارد: سرعت خروجی را به اندازه ای کاهش می دهد که برای نوار نقاله ها و بازوهای رباتیک ایده آل باشد، در حالی که ۱:۱۰ گشتاور کمتری می دهد و ۱:۵۰ ابعاد و وزن را افزایش می دهد. برای انتخاب بین این ها، باید سرعت نهایی فرآیند و فضای در دسترس ملاک قرار گیرد.
راهنمای محاسبات مهندسی برای انتخاب گیربکس خورشیدی ۱:۲۰
انتخاب دقیق مستلزم محاسباتی فراتر از نسبت تبدیل است. گشتاور نهایی، توان مصرفی و تعداد مراحل کاهش، سه ستون اصلی این محاسبات هستند. در ادامه روش گام به گام تشریح می شود.
فرمول محاسبه گشتاور نهایی با لحاظ ضریب سرویس
گشتاور خروجی مؤثر با $T{2e} = T{2} imes fs$ محاسبه می شود که $fs$ ضریب سرویس است. $fs$ بر اساس نوع بار (نوار نقاله با بار یکنواخت: ۱.۰، میکسر با شوک متوسط: ۱.۴ و ضربه ای: ۲.۰) از کاتالوگ سازنده استخراج می شود. سپس مطمئن شوید $T{2e} \le T_{2n}$ (گشتاور نامی گیربکس). این تطابق از شکست دنده ها جلوگیری می کند.
تعیین تعداد استیج (تک مرحله یا چندمرحله) برای رسیدن به نسبت ۱:۲۰
همان طور که گفته شد، طراحی تک مرحله ای برای ۱:۲۰ عملاً غیرممکن است و باید سراغ دو استیج رفت. در محاسبات، تقسیم نسبت کل به دو مرحله ۴ و ۵ یا ۴.۵ و ۴.۴۴ و … رایج است. این انتخاب بر قطر دنده ها و در نهایت ابعاد هوزینگ اثر مستقیم دارد.
محاسبه توان مورد نیاز الکتروموتور یا سروو موتور با توجه به راندمان
توان ورودی از $P{motor} = \frac{T{2} imes n_{2}}{9550 imes\eta}$ (نیوتون متر و دور بر دقیقه) به دست می آید. در نسبت ۱:۲۰، $ $ (راندمان کل) حدود ۰.۹۵ است. بنابراین اگر نیاز به ۵۰۰ نیوتون متر در ۷۰ دور بر دقیقه باشد، توان موتور حدود ۳.۹ کیلووات محاسبه می شود. در کاربردهای سروو، دقت کنید که گشتاور اینرسی موتور متناسب با مربع نسبت تبدیل کاهش می یابد.
مقایسه گیربکس خورشیدی ۱:۲۰ با گیربکس ساده و حلزونی
برای مهندسی که به فکر جایگزینی گیربکس سنتی است، مقایسه مستقیم زیر معیار شفافی برای تصمیم گیری فراهم می کند.
تفاوت های ساختاری و تأثیر آن بر بازده، ابعاد و وزن
گیربکس ساده (هلیکال موازی) راندمان مشابه ۹۵٪ دارد اما ابعاد طولی بیشتری نیاز دارد. گیربکس حلزونی بسیار جمع وجور ولی با راندمان ۵۰ تا ۷۰ درصد است. گیربکس خورشیدی ۱:۲۰ از نظر نسبت حجم به گشتاور، برنده است. وزن نمونه ۲۰۰۰ نیوتون متری حدود ۴۰ تا ۵۰ کیلوگرم است، در حالی که حلزونی معادل بیش از ۱۰۰ کیلوگرم وزن خواهد داشت.
برتری گیربکس خورشیدی در کاربردهای با دور خروجی پایین و گشتاور بالا
وقتی خروجی نیازمند ۵۰ تا ۱۰۰ دور بر دقیقه و گشتاور بالا (مثلاً در نوار نقاله معدن) باشد، نسبت ۱:۲۰ با الکتروموتور ۱۴۰۰ دور، دقیقاً ۷۰ دور فراهم می کند. این تطابق بی واسطه باعث می شود سیستم ساده تر و کم هزینه تر از زنجیره حلزونی با چند مرحله باشد.
موارد جایگزینی گیربکس حلزونی رایج با گیربکس خورشیدی ۱:۲۰
بسیاری از صنایع نساجی یا خطوط مونتاژ که با گیربکس حلزونی ۱:۲۰ کار می کنند، با تعویض به خورشیدی بین ۲۰ تا ۳۰ درصد کاهش مصرف انرژی و افزایش دقت را تجربه می کنند. تنها چالش، صلب ترین اتصال و بالانس لقی است که در صورت نیاز، انواع Backlash کم قابل سفارش هستند.
مهم ترین کاربردهای صنعتی گیربکس خورشیدی با نسبت ۱ به ۲۰
کاربردهای این نسبت آن قدر وسیع است که عملاً هر جا حرکت یکنواخت و پرقدرت در سرعت پایین خواسته شود، حضور دارد.
استفاده در بازوهای رباتیک و مکانیزم های دقیق
در مفاصل ربات های ۶ محوره، سروو موتور با گیربکس ۱:۲۰ جفت می شود تا گشتاور بالا و دقت تکرارپذیری فراهم کند. لقی بسیار کم (زیر ۳ دقیقه قوسی) به همراه طراحی کامپکت، این ترکیب را استاندارد صنعت رباتیک کرده است.
نوار نقاله ها، خطوط مونتاژ و انتقال مواد
در کانوایرها، نیاز به دور پیوسته و گشتاور راه اندازی بالاست. نسبت ۱:۲۰ باعث می شود شفت خروجی مستقیماً با درام نوار نقاله کوپل شود و نیاز به زنجیر یا تسمه اضافی کاهش یابد. همچنین صافی و روانی حرکت مواد حساس را تضمین می کند.
تجهیزات سروو موتور و موقعیت دهنده های زاویه ای (پوزیشنرها)
میزهای دوار CNC و آنتن های رادار از پوزیشنر با نسبت ۱:۲۰ بهره می گیرند تا با دقت یک هزارم درجه موقعیت دهی کنند. راندمان بالا و اینرسی معادل کم روی شفت موتور، مزیت اصلی در این دسته است.
نکات تخصصی نصب، نگهداری و عیب یابی گیربکس خورشیدی
برای حفظ عمر ۱۰ ساله، شیوه نصب و روانکاری نقشی تعیین کننده دارد. توجه به جزئیات از هزینه های تعمیر نجومی جلوگیری می کند.
الزامات نصب: هم مرکزی محورها، گشتاور سفت کردن و انتخاب کوپلینگ
حتی ۰.۱ میلی متر عدم هم محوری در شفت خروجی می تواند باعث لرزش و خرابی بیرینگ ها شود. از کوپلینگ انعطاف پذیر مانند لاستیکی یا دیسکی استفاده کنید و گشتاور پیچ های فلنج را طبق دفترچه سازنده با ترکمتر تنظیم کنید.
اصول روانکاری: نوع روغن، سطح روغن و دوره تعویض
گیربکس های ۱:۲۰ صنعتی با روغن معدنی EP با گرید ISO VG 220 یا ۳۲۰ روانکاری می شوند. در سرعت های بالا روغن مصنوعی پایدارتر است. اولین تعویض روغن پس از ۵۰۰ ساعت کار و سپس هر ۲۰۰۰ تا ۵۰۰۰ ساعت انجام شود. سطح روغن باید مطابق دیپ استیک در حالت سکون بررسی شود.
تشخیص خرابی از علائم هشداردهنده: نویز غیرعادی، لقی زیاد و داغ شدن
صدای سایش یا تق تق نامنظم نشانه شکستگی دندانه یا ورود آلودگی است. لقی زیاد ناگهانی، احتمال شکست اینترنال گیر یا خوردگی پینیون را مطرح می کند. افزایش دمای غیرعادی (بالای ۹۵ درجه) نیز حکایت از کمبود روغن یا بار بیش از حد دارد.
مروری بر برندها، کیفیت ساخت و عوامل مؤثر بر قیمت گیربکس ۱:۲۰
بازار ایران ترکیبی از برندهای مطرح اروپایی، تولیدکنندگان داخلی و واردات موازی است. انتخاب میان آن ها تابعی از بودجه و حساسیت کاربرد است.
برندهای معتبر خارجی و تولیدکنندگان داخلی گیربکس خورشیدی
در رده بین المللی، SEW-Eurodrive (آلمان) و Bonfiglioli (ایتالیا) با ارائه نرم افزارهای انتخاب دقیق مانند DriveSelect و ابزار Bonfiglioli، پیشرو هستند. Motovario و Rossi نیز در ایتالیا و Flender (Siemens) در آلمان از دیگر بازیگران قدرتمندند. در ایران، شهباز گیربکس و شاکرین با الهام از رجیانا و بروینی، نسبت های ۱:۲۰ را در سایزهای صنعتی و سنگین تولید می کنند که مزیت قیمتی و دسترسی به قطعات یدکی را به همراه دارد.
تأثیر جنس دنده ها، دقت ساخت و درجه حفاظت (IP) بر قیمت
استفاده از فولاد آلیاژی 20MnCr5 با سخت کاری سطحی (کربورایز) و سنگ زنی پروفیل، هزینه را تا ۴۰٪ نسبت به فولاد ساده افزایش می دهد اما عمر را چند برابر می کند. دقت ساخت کلاس ۵ یا ۶ طبق ISO 1328 نیز در قیمت اثر مستقیم دارد. افزون بر این، درجه حفاظت IP65 نزدیک به ۱۵٪ قیمت را نسبت به IP54 بالاتر می برد.
استانداردهای رایج صنعتی (ISO، DIN و AGMA) در گیربکس های خورشیدی
طراحی چرخ دنده ها طبق ISO 6336 یا AGMA 2001 برای مقاومت خمشی و سایشی انجام می شود. استاندارد DIN 3991 برای محاسبات ظرفیت انتقال نیز در برندهای اروپایی متداول است. وجود این استانداردها تضمین می کند که گشتاور نامی اعلام شده، تحت شرایط تعریف شده واقعی و قابل اتکا باشد.
سوالات متداول (FAQ)
آیا نسبت ۱:۲۰ در گیربکس تک مرحله ای امکان پذیر است؟
خیر. نسبت ۱:۲۰ در تک استیج باعث ایجاد رینگ بسیار بزرگ با دندانه های فراوان می شود که در عمل چگالی گشتاور را کاهش و ابعاد را غیرقابل قبول می کند. به همین دلیل، تمام تولیدکنندگان این نسبت را با دو استیج ارایه می دهند.
حداکثر گشتاوری که با این نسبت می توان منتقل کرد چقدر است؟
هیچ سقف مطلقی وجود ندارد. در سایزهای کوچک رباتیک، حدود ۵ نیوتون متر و در نسخه های صنعتی سنگین، بیش از ۵۰۰۰ نیوتون متر گزارش شده است. اندازه دقیق به سری و فریم انتخابی شما بستگی دارد.
لقی مجاز در گیربکس خورشیدی ۱:۲۰ چقدر باید باشد؟
برای کاربردهای عادی نظیر نوار نقاله، لقی ۱۰ تا ۱۵ دقیقه قوسی قابل قبول است. اما برای سروو و CNC، لقی زیر ۵ دقیقه قوسی و در صورت نیاز دقت فوق العاده، زیر ۳ دقیقه قوسی توصیه می شود.
تفاوت گیربکس خورشیدی ۱:۲۰ با گیربکس هلیکال در چیست؟
اصلی ترین تفاوت در ساختار توزیع بار است. در هلیکال، بار روی یک یا دو دنده متمرکز است، اما در خورشیدی بین سه تا شش دنده سیاره ای پخش می شود. در نتیجه، برای نسبت ۱:۲۰، گیربکس خورشیدی جمع وجورتر، سبک تر و با لقی ذاتی کمتر است، هرچند هزینه ساخت آن بالاتر تمام می شود.
