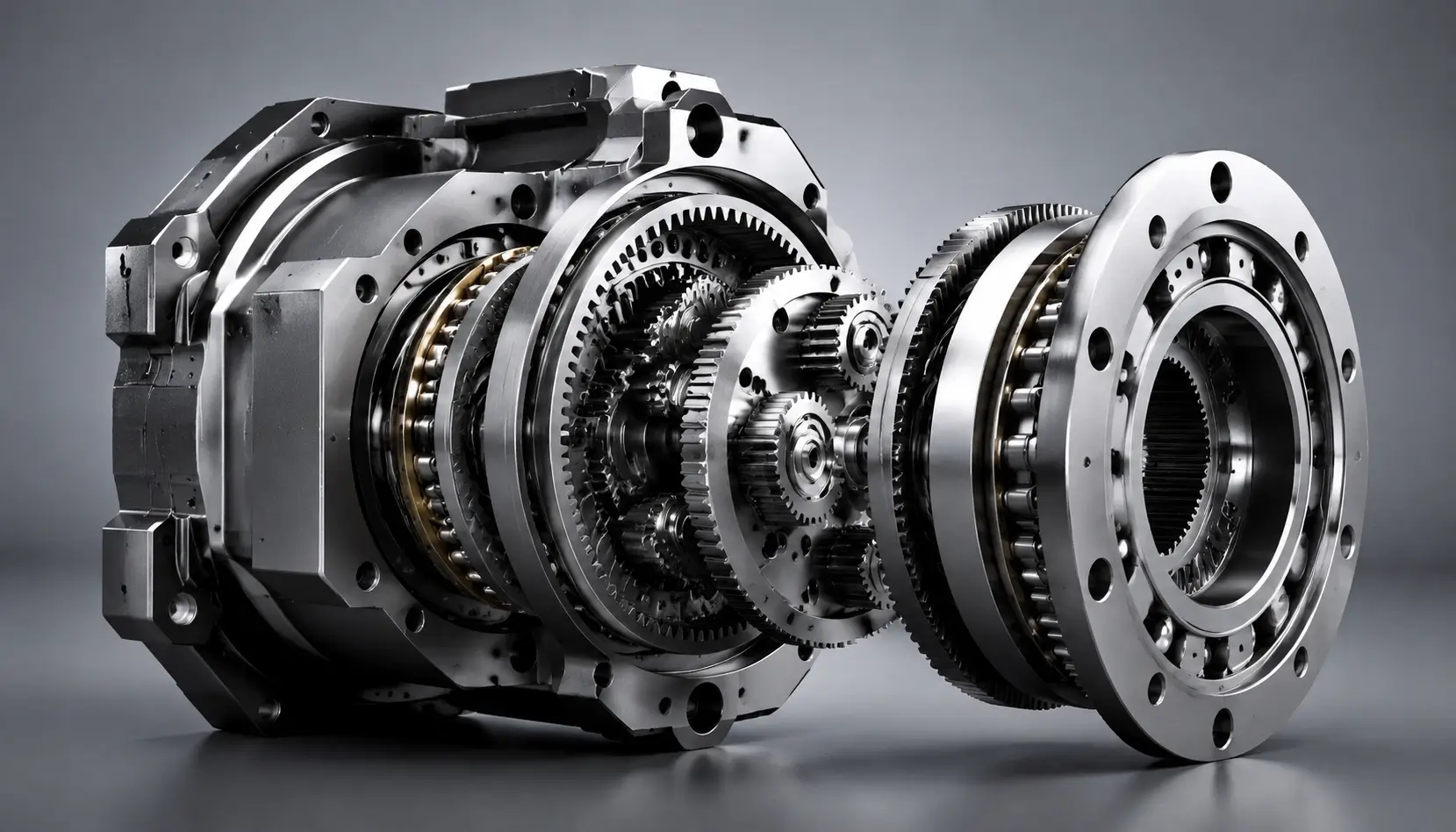

گیربکس خورشیدی SEW | راهنمای جامع خرید و مشخصات فنی

در دنیای صنعتی امروز، انتخاب یک سیستم انتقال قدرت کارآمد و فشرده نقشی کلیدی در بهینه سازی خطوط تولید ایفا می کند. در این میان، گیربکس های خورشیدی (Planetary Gearbox) به دلیل طراحی منحصربه فرد و راندمان بالا، جایگاه ویژه ای یافته اند. برند SEW-Eurodrive، به عنوان یکی از پیشروان صنعت درایو، طیف گسترده ای از گیربکس های خورشیدی را با کیفیت آلمانی عرضه می کند. در این راهنما، به طور جامع به بررسی گیربکس خورشیدی SEW، مشخصات فنی، مزایا، کاربردها و نکات کلیدی در خرید آن می پردازیم.

در ادامه جدولی از داده های کلیدی انواع رایج گیربکس خورشیدی SEW ارائه می شود:

مشخصه	سری P کواکسیال (P..)	سری P زاویه ای راست (P..K)	سری P موتور مستقیم (P..M)
حداکثر گشتاور خروجی (Nm)	تا ۴۵,۰۰۰	تا ۳۲,۰۰۰	تا ۱۲,۰۰۰
محدوده نسبت کاهش (i)	۳.۵:۱ تا ۱۰۰:۱	۴:۱ تا ۷۰:۱	۳:۱ تا ۵۰:۱
راندمان در بار کامل	۹۷٪	۹۴٪	۹۵٪
لقی (Arcmin)	≤ ۶	≤ ۸	≤ ۱۰
وزن تقریبی (kg)	۴ تا ۱۲۰۰	۶ تا ۸۰۰	۳ تا ۵۰۰
کاربردهای معمول	نوار نقاله سنگین، میکسر، رباتیک صنعتی	آسانسور، میز دوار، بالابر	فن ها، پمپ ها، ماشین آلات بسته بندی

معرفی گیربکس خورشیدی SEW

گیربکس های خورشیدی SEW حاصل چندین دهه تجربه مهندسی در طراحی سیستم های انتقال قدرت هستند. این محصولات با تکیه بر استانداردهای دقیق ساخت و مواد اولیه مرغوب، توانسته اند جایگاه قابل توجهی در صنایع مختلف کسب کنند. در این بخش، با تاریخچه برند و جایگاه این نوع گیربکس در سبد محصولات SEW آشنا می شوید.

تاریخچه مختصر برند SEW-Eurodrive

شرکت SEW-Eurodrive در سال ۱۹۳۱ در شهر بروخزال آلمان تأسیس شد و از همان ابتدا تمرکز خود را بر تولید موتورهای الکتریکی و سیستم های درایو قرار داد. با گذشت زمان و توسعه فناوری دنده های سیاره ای، این برند توانست به یکی از تأمین کنندگان اصلی گیربکس های خورشیدی در سطح جهان تبدیل شود. امروزه، SEW با حضور در بیش از ۵۰ کشور و شبکه گسترده ای از نمایندگی ها، محصولات خود را با استانداردهای بین المللی مانند ISO 9001 عرضه می کند که تضمینی بر کیفیت فرآیندهای تولید است.

ترکیب تخصص در زمینه الکتروموتور و گیربکس، به SEW اجازه داده است تا راه حل های یکپارچه الکتروگیربکس خورشیدی ارائه دهد. این رویکرد باعث کاهش هزینه های مونتاژ و افزایش سازگاری بین موتور و گیربکس می شود. گواه کیفیت این برند، استفاده گسترده از محصولاتش در صنایع حساس مانند خودروسازی و رباتیک است.

جایگاه گیربکس خورشیدی در سبد محصولات SEW

در سبد محصولات SEW، گیربکس های خورشیدی به عنوان گزینه ای برای کاربردهای با چگالی توان بالا و فضای محدود شناخته می شوند. برخلاف گیربکس های حلزونی SEW که در کاربردهای با نسبت کاهش زیاد و سرعت پایین استفاده می شوند، انواع خورشیدی راندمان بالاتری دارند و برای انتقال گشتاورهای سنگین در ابعاد فشرده مناسب ترند. از این رو، این گیربکس ها در میان محصولاتی مانند الکتروموتور SEW و اینورتر SEW، مکملی استراتژیک برای راه اندازی ماشین آلات دقیق محسوب می شوند.

طبق کاتالوگ فنی SEW، سری P (Planetary) بخش عمده ای از فروش این شرکت را به خود اختصاص داده است. این سری به طور خاص برای تحمل بارهای شعاعی و محوری بالا طراحی شده و در پیکربندی های مختلف از جمله کوپلینگ مستقیم با سروو موتور SEW ارائه می شود.

ساختار و عملکرد گیربکس خورشیدی

برای درک بهتر مزایای گیربکس خورشیدی SEW، آشنایی با اجزای داخلی و نحوه انتقال قدرت ضروری است. این نوع گیربکس بر پایه چینش هوشمندانه دنده های سیاره ای کار می کند و در مقایسه با گیربکس های شافت مستقیم یا حلزونی، رفتار دینامیکی متفاوتی دارد.

اجزای داخلی: دنده خورشیدی، دنده سیاره ای، رینگ دنده

قلب یک گیربکس خورشیدی از سه عنصر اصلی تشکیل شده است: دنده خورشیدی (Sun Gear) که معمولاً به شفت ورودی متصل است، دنده های سیاره ای (Planet Gears) که روی یک بازوی گردنده (Carrier) سوار می شوند، و رینگ دنده (Ring Gear) با دندانه های داخلی که مجموعه را در بر می گیرد. در مدل های SEW، این اجزا از فولاد آلیاژی با عملیات حرارتی دقیق ساخته می شوند تا سختی سطحی بالایی برای کاهش سایش تضمین شود.

چینش سیاره ای باعث می شود بار بین چند دنده سیاره ای تقسیم گردد و تنش تماسی کاهش یابد. به همین دلیل، با وجود ابعاد کوچک، می توان گشتاورهای بسیار بالایی را منتقل کرد. هوزینگ گیربکس در این مجموعه نه تنها وظیفه محافظت، بلکه نقش دفع حرارت را نیز بر عهده دارد و اغلب از چدن یا آلومینیوم مقاوم ساخته می شود.

نحوه انتقال قدرت و نسبت کاهش

در یک گیربکس خورشیدی، با ثابت نگه داشتن رینگ دنده، چرخش دنده خورشیدی باعث گردش دنده های سیاره ای به دور آن می شود و بازوی خروجی با سرعت کمتر و گشتاور بیشتر حرکت می کند. نسبت کاهش ($i$) از رابطه $i = 1 + \frac{Z{ring}}{Z{sun}}$ به دست می آید که در آن $Z$ تعداد دندانه هاست. SEW با ارائه نسبت های متنوع از ۳:۱ تا بیش از ۱۰۰:۱ در یک طبقه، انعطاف پذیری بالایی برای طراحی ماشین آلات فراهم کرده است.

یکی از مزایای مهم این ساختار، بالانس بودن نیروها و کاهش ارتعاش است. به همین دلیل، روغن گیربکس خورشیدی باید ویسکوزیته مناسب و خاصیت ضد سایش داشته باشد تا روان کاری در تمام نقاط تماس به خوبی انجام شود. SEW معمولاً روغن های سنتتیک مخصوص خود را توصیه می کند.

تفاوت با گیربکس حلزونی و شافت مستقیم

در مقایسه با گیربکس حلزونی SEW، مدل های خورشیدی راندمان بسیار بالاتری (تا ۹۷٪ در برابر ۵۰–۸۰٪) دارند و اتلاف حرارتی کمتری ایجاد می کنند. اما گیربکس حلزونی در نسبت های کاهش بسیار بالا (بیش از ۱۰۰) و قابلیت خودقفل شوندگی مزیت دارد. از طرفی، گیربکس شافت مستقیم (هلیکال) معمولاً در یک طبقه نمی تواند نسبت کاهش زیادی ایجاد کند، در حالی که گیربکس خورشیدی با طراحی چندمرحله ای به راحتی این کار را انجام می دهد.

از نظر فضای نصب، گیربکس خورشیدی SEW به طور قابل توجهی فشرده تر از معادل هلیکال با نسبت کاهش مشابه است. این ویژگی، آن را به گزینه ای ایده آل برای ماشین آلات بسته بندی و رباتیک تبدیل کرده است که در آن ها فضا و وزن اهمیت زیادی دارند.

مزایای استفاده از گیربکس خورشیدی SEW

تمرکز بر مهندسی دقیق و استفاده از مواد پیشرفته باعث شده است تا گیربکس های خورشیدی SEW مزایای رقابتی برجسته ای ارائه دهند. این مزایا نه تنها در کاهش هزینه های عملیاتی، بلکه در افزایش عمر مفید تجهیزات نقش دارند.

راندمان بالا و افت توان کم

راندمان گیربکس در مدل های خورشیدی SEW به دلیل استفاده از دنده های سیاره ای با پروفیل بهینه و یاتاقان های کم اصطکاک، می تواند در بار کامل به ۹۷٪ برسد. این عدد به طور میانگین ۱۰ تا ۲۰ درصد بالاتر از گیربکس های حلزونی هم سایز است. افت توان کم به معنای مصرف انرژی کمتر و سرمایش آسان تر مجموعه است که در کاربردهای پیوسته مانند نوار نقاله بسیار حیاتی است.

طبق استاندارد AGMA (American Gear Manufacturers Association) برای رده بندی توان، گیربکس هایی که سطوح دندانه آن ها با فرآیند سنگ زنی نهایی (Grinding) تولید می شوند، راندمان بالاتری دارند. محصولات SEW دقیقاً با همین فرآیند ساخته می شوند تا لقی حداقل و کیفیت سطح عالی حاصل گردد.

طراحی فشرده و وزن کم

مکانیزم سیاره ای به طور ذاتی حجم کمتری نسبت به چیدمان های دیگر اشغال می کند. در یک گیربکس خورشیدی SEW، گشتاور خروجی بالا در هوزینگی کوچک تر از رقبای هلیکال دست یافتنی است. این فشردگی، نصب را در نقاط محدود آسان می کند و وزن کلی ماشین را کاهش می دهد. در صنعت خودروسازی، وزن سبک تر نقش مستقیمی در بهبود دینامیک ربات ها و بازوهای جوش کاری دارد.

به عنوان نمونه، یک الکتروگیربکس خورشیدی از سری P با توان معادل نمونه حلزونی، گاه تا ۵۰٪ حجم کمتری اشغال می کند. این مزیت در طراحی سیستم های سروو که در آن ها اینرسی کم اهمیت دارد، بسیار ارزشمند است.

دقت و پایداری در گشتاور بالا

لقی (Backlash) کنترل شده یکی از شاخص های کلیدی در گیربکس های خورشیدی SEW است. با انتخاب کلاس های لقی مختلف (استاندارد، کاهش یافته، صفر)، می توان دقت موقعیت دهی را مطابق نیاز کاربردی تنظیم کرد. در رباتیک و ماشین های CNC، لقی کمتر از ۶ دقیقه قوسی (Arcmin) تضمین می کند که حرکت های رفت و برگشتی بدون خطا انجام شود.

پایداری گشتاور خروجی حتی در بارهای ضربه ای نیز به دلیل توزیع تنش بین دنده های سیاره ای حفظ می شود. این ویژگی موجب شده است که در صنایع سنگین مانند فولاد و معدن، با وجود ظرفیت بارگذاری بالا، گیربکس SEW عمر طولانی داشته باشد.

مدل ها و سری های رایج گیربکس خورشیدی SEW

SEW-Eurodrive خانواده گسترده ای از گیربکس های خورشیدی را تحت عنوان سری P معرفی کرده است. این سری شامل چندین پیکربندی اصلی است که هر یک برای دسته خاصی از کاربردها بهینه شده اند. شناخت ساختار کدگذاری این مدل ها به انتخاب سریع تر محصول مناسب کمک می کند.

سری P (Planetary) و ویژگی های آن

سری P به عنوان ستون فقرات گیربکس های خورشیدی SEW، در اندازه های فریم های ۲۲ تا ۹۲ عرضه می شود. این سری می تواند گشتاور خروجی از چند صد نیوتن متر تا ۴۵‬,۰۰۰ نیوتن متر را پوشش دهد. طراحی ماژولار آن اجازه می دهد تا با الکتروموتور SEW، ترمز، اینورتر SEW و کوپلینگ SEW به سادگی ترکیب شود و یک الکتروگیربکس خورشیدی کامل را تشکیل دهد.

در این سری، نسبت های کاهش تا ۱۰۰:۱ در یک طبقه و تا چندین هزار با ترکیب چند طبقه قابل دستیابی است. تمامی اجزا تحت استاندارد ISO 6336 برای محاسبه استحکام دنده طراحی می شوند که اطمینان از عملکرد ایمن در بار نامی را فراهم می کند.

گیربکس های ترکیبی (Coaxial & Right Angle)

دو نوع رایج از نظر جهت شفت، کواکسیال (Coaxial) و زاویه ای راست (Right Angle) هستند. در نوع کواکسیال، شفت ورودی و خروجی روی یک محور قرار دارند که برای کاربردهایی که فضای طولی محدود نیست اما تقارن اهمیت دارد، مناسب است. نوع زاویه ای راست (مثلاً سری P..K) با استفاده از یک جفت دنده مخروطی مارپیچ، جهت چرخش را ۹۰ درجه تغییر می دهد و در نوار نقاله های با زاویه دار یا بالابرها کاربرد فراوان دارد.

همچنین، ترکیب یک طبقه سیاره ای با یک طبقه هلیکال یا مخروطی (مانند سری P..M) امکان دستیابی به نسبت های کاهش خاص یا چیدمان های فضایی غیرمعمول را می دهد. این انعطاف پذیری، مهندسان را قادر می سازد بدون نیاز به طراحی سفارشی، انتخاب گیربکس مناسب را از میان کاتالوگ استاندارد انجام دهند.

بررسی کدگذاری و نحوه خواندن نام مدل

نام گذاری گیربکس های SEW از یک الگوی منطقی پیروی می کند. برای مثال، مدل P 53 K N 50 به این معناست: P (سیاره ای)، 53 (اندازه فریم)، K (زاویه ای راست – Kegelrad)، N (نسخه استاندارد)، 50 (نسبت کاهش اسمی). آشنایی با این کدها از اشتباه در سفارش جلوگیری می کند. در کاتالوگ فنی SEW، جداول کاملی برای تفسیر هر بخش ارائه شده است.

توجه به پیشوندها و پسوندهایی مانند “M” برای موتور مستقیم یا “F” برای فلنج نصب، ضروری است. این سیستم کدگذاری یکپارچه، فرآیند انتخاب و تأمین قطعات یدکی را در گارانتی و خدمات پس از فروش SEW بسیار تسهیل می کند.

کاربردهای صنعتی گیربکس خورشیدی SEW

انعطاف پذیری طراحی و قابلیت اطمینان بالا باعث شده است که این گیربکس ها در طیف وسیعی از صنایع به کار روند. از خطوط تولید مداوم گرفته تا حرکات دقیق رباتیک، گیربکس خورشیدی SEW عملکرد ثابتی را نشان می دهد.

نوار نقاله و خطوط تولید

در سیستم های نوار نقاله، نیاز به گشتاور راه اندازی بالا و سرعت ثابت تحت بار متغیر وجود دارد. گیربکس خورشیدی SEW با تحمل بارهای شعاعی ناشی از کشش تسمه، راندمان بالایی را در طول ساعت های طولانی کار حفظ می کند. ترکیب آن با یک الکتروموتور SEW مجهز به اینورتر، امکان کنترل نرم سرعت و کاهش تنش های مکانیکی را فراهم می آورد.

در خطوط تولید مواد غذایی، که شست وشو و بهداشت اهمیت دارد، مدل های با پوشش ضدزنگ و آب بندی ویژه (IP65) موجود است. این طراحی از نفوذ رطوبت به هوزینگ گیربکس جلوگیری کرده و عمر روغن گیربکس خورشیدی را افزایش می دهد.

ماشین آلات بسته بندی

دستگاه های بسته بندی مدرن نیازمند حرکت های متناوب با شتاب بالا هستند. لقی کم و اینرسی پایین گیربکس های خورشیدی SEW، آن ها را به گزینه ایده آل برای چنین کاربردی تبدیل کرده است. در این ماشین ها، سروو موتور SEW متصل به یک گیربکس سیاره ای، موقعیت دهی دقیق نازل های پرکن یا فک های سیل کن را تضمین می کند.

همچنین، طراحی جمع وجور اجازه می دهد که چندین واحد درایو در فضای محدود یک دستگاه بسته بندی نصب شوند بدون آنکه تداخل ایجاد شود. این مزیت مستقیماً به افزایش سرعت تولید و کاهش ضایعات کمک می کند.

صنایع خودروسازی و رباتیک

در خطوط مونتاژ خودرو، ربات های صنعتی بارهای سنگین را با دقت میلی متری جابه جا می کنند. گیربکس های خورشیدی SEW در مفاصل ربات ها، گشتاور خروجی بالا را در حجم کم تأمین می کنند و با دارا بودن کلاس لقی کاهش یافته، دقت مسیر حرکت را بهبود می بخشند. تأییدیه های کیفیت بین المللی مانند ISO 9001 که SEW داراست، اعتماد خودروسازان را جلب کرده است.

علاوه بر ربات های مفصلی، در میزهای گردان و تجهیزات جوش کاری نیز از این گیربکس ها استفاده می شود. توانایی کار در دمای کاری مجاز گسترده (از -۲۰ تا +۴۰ درجه سانتی گراد) و مقاومت در برابر روغن ها و روان کارهای صنعتی، مناسب بودن آن ها را برای محیط های خشن کارخانه ای تأیید می کند.

نکات فنی در انتخاب و خرید گیربکس خورشیدی SEW

انتخاب صحیح گیربکس نیازمند تحلیل دقیق شرایط بار، سرعت و محیط نصب است. اشتباه در محاسبات می تواند به کاهش عمر یا خرابی زودهنگام منجر شود. در ادامه، مهم ترین پارامترهای فنی برای انتخاب گیربکس مناسب بررسی می شوند.

محاسبه گشتاور مورد نیاز و ضریب سرویس

گشتاور واقعی وارد بر گیربکس نباید از گشتاور نامی مجاز فراتر رود. برای لحاظ کردن بارهای ضربه ای یا نوسانی، از ضریب سرویس (Service Factor) استفاده می شود. طبق استاندارد AGMA، کاربردهای مختلف مانند نوار نقاله (ضریب ۱.۲۵) یا سنگ شکن (ضریب ۲.۰) طبقه بندی می شوند. گشتاور انتخابی باید حداقل برابر با $M{nom} \times fs$ باشد.

در کاتالوگ فنی SEW، جداول ضرایب سرویس برای شرایط کاری مختلف ارائه شده است. انتخاب ضریب مناسب از داغی بیش از حد و شکست زودهنگام دنده ها جلوگیری می کند. همچنین، باید بارهای شعاعی و محوری وارد بر شفت خروجی را با توجه به ابعاد یاتاقان بندی بررسی کرد.

انتخاب نسبت کاهش مناسب برای سرعت دورانی

نسبت کاهش مستقیماً سرعت خروجی را تعیین می کند. اگر الکتروموتور با سرعت $n{motor}$ بچرخد، سرعت خروجی برابر $n{out} = \frac{n_{motor}}{i}$ خواهد بود. باید دقت کرد که سرعت ورودی از حد مجاز گیربکس تجاوز نکند؛ در غیر این صورت، مشکلات حرارتی و روان کاری رخ می دهد.

در مواردی که نیاز به تغییر سرعت داریم، استفاده از اینورتر SEW به همراه الکتروموتور توصیه می شود. با این حال، محدوده تنظیم سرعت باید با مشورت کاتالوگ انتخاب شود تا از افت گشتاور در فرکانس های پایین جلوگیری گردد. SEW امکان تطبیق دقیق اینورتر و گیربکس را با ارائه جداول هم اهنگی فراهم کرده است.

تطابق با الکتروموتور و اینورتر SEW

برای دستیابی به عملکرد بهینه، بهتر است از الکتروموتور SEW با فلنج و شفت استاندارد منطبق بر گیربکس استفاده شود. این هم خانوادگی نصب بدون نیاز به کوپلینگ SEW اضافی در بسیاری از مدل ها را ممکن می سازد و خطای هم محوری را حذف می کند. در صورت استفاده از موتور غیر SEW، حتماً باید ابعاد فلنج و تلرانس ها بررسی شود.

در کاربردهای سروو، تطابق اینرسی بار و موتور نیز مهم است. مهندسان SEW با ارائه نرم افزارهای انتخاب آنلاین، فرآیند محاسبه اینرسی و گشتاور شتاب گیری را ساده سازی کرده اند. این نرم افزارها با وارد کردن چرخه حرکتی، مدل دقیق گیربکس و موتور را پیشنهاد می دهند.

مقایسه گیربکس خورشیدی SEW با رقبا

در بازار رقابتی گیربکس های صنعتی، برندهای دیگری نیز محصولات قابل توجهی دارند. مقایسه SEW با رقبای اصلی از منظر طراحی، قیمت و خدمات، تصویر روشنی برای خریداران ترسیم می کند.

SEW در مقابل Bonfiglioli (Planetary)

هر دو برند ایتالیایی Bonfiglioli و آلمانی SEW در زمینه گیربکس های خورشیدی شهرت دارند. محصولات Bonfiglioli در سری های ۳۰۰ و ۷۰۰ از نظر چگالی گشتاور قابل رقابت با SEW هستند، اما اغلب با قیمت اولیه پایین تری عرضه می شوند. با این حال، راندمان گیربکس در مدل های SEW به لطف دقت ساخت بالاتر، معمولاً ۲-۳ درصد بیشتر است که در مصارف پیوسته صرفه جویی انرژی محسوسی ایجاد می کند.

از نظر پشتیبانی فنی، شبکه نمایندگی های SEW در ایران گسترده تر است و دسترسی به قطعات یدکی اصلی سریع تر انجام می شود. Bonfiglioli نیز کیفیت خوبی دارد اما در برخی مدل ها گشتاور خروجی اسمی پایین تری نسبت به فریم مشابه SEW ارائه می کند.

SEW در مقابل Sumitomo (Cyclo)

گیربکس های سیکلوئیدی Sumitomo (Cyclo) از نظر مقاومت در برابر ضربه بسیار قوی هستند و طول عمر بالایی دارند. اما ماهیت مکانیسم سیکلوئیدی، نسبت های کاهش را به راحتی تا ۱۰۰:۱ در یک طبقه فراهم می کند، در حالی که SEW برای نسبت های خیلی بالا از ترکیب طبقات استفاده می کند و راندمان بالاتری حفظ می شود. در مقابل، Cyclo لقی بسیار کمی دارد که برای کاربردهای Positioning عالی است، ولی قیمت آن معمولاً بالاتر و وزن بیشتر است.

انتخاب بین این دو بستگی به اولویت ها دارد: اگر دقت و تحمل شوک در اولویت باشد، Sumitomo گزینه مناسب تری است؛ اگر راندمان بالا و طراحی ماژولار اهمیت داشته باشد، SEW انتخاب بهتری خواهد بود.

نسبت قیمت به کیفیت و خدمات

قیمت خرید اولیه یک گیربکس خورشیدی SEW ممکن است بالاتر از برخی رقبا باشد، اما هزینه کل مالکیت (TCO) به دلیل راندمان گیربکس بالا، طول عمر بیشتر و خدمات پس از فروش قابل اعتماد، معمولاً کمتر است. گارانتی و خدمات پس از فروش SEW در ایران از طریق نمایندگی های رسمی ارائه می شود که شامل تأمین قطعات، روغن اصلی و تعمیرات تخصصی است.

برندهایی مانند Nord و Flender نیز حضور دارند، اما SEW با پوشش وسیع تر خدمات و کاتالوگ فارسی زبان، فرآیند انتخاب گیربکس مناسب را برای مهندسان ایرانی آسان تر کرده است.

نصب، نگهداری و عیب یابی گیربکس خورشیدی SEW

نصب صحیح و برنامه نگهداری منظم، پیش نیاز دستیابی به عمر مفید اسمی گیربکس است. رعایت دستورالعمل های سازنده، خرابی های ناگهانی را به حداقل می رساند.

مراحل نصب صحیح و نکات روغن کاری

قبل از نصب، باید سطوح فلنج و شفت از آلودگی و زنگ زدگی پاک شود. نصب کوپلینگ SEW یا اتصال مستقیم باید با ابزار دقیق و مطابق تلرانس های اعلام شده در دفترچه راهنما انجام شود. هرگونه ناهم محوری باعث ایجاد ارتعاش و کاهش عمر یاتاقان ها می گردد. پس از نصب، سطح روغن گیربکس خورشیدی باید بررسی شود و در صورت نیاز، طبق توصیه SEW از روغن سنتتیک با ویسکوزیته مناسب (مثلاً ISO VG 220) پر شود.

دمای کاری مجاز برای اکثر مدل ها بین -۲۰ تا +۴۰ درجه سانتی گراد است. در دماهای بالاتر، باید از روغن های مخصوص و شاید سیستم خنک کننده خارجی استفاده کرد. برنامه تعویض روغن اولیه معمولاً پس از ۱۰‬,۰۰۰ ساعت کارکرد یا ۲ سال (هر کدام زودتر) توصیه می شود.

علائم خرابی و راهکارهای رایج

افزایش صدای غیرعادی، لرزش بیش از حد و نشتی روغن، از نشانه های اولیه مشکل در گیربکس هستند. در صورت مشاهده صدای “کوبش” ممکن است دنده ها دچار سایش یا شکستگی شده باشند. افزایش دمای هوزینگ گیربکس بیش از حد مجاز (معمولاً بالای ۹۰ درجه سانتی گراد) نشان دهنده اضافه بار یا مشکل روان کاری است.

در بسیاری از موارد، تعویض به موقع روغن گیربکس خورشیدی و فیلتر آن مشکل را حل می کند. اگر صدا ادامه داشت، باید مجموعه دنده ها توسط تکنسین مجاز بازرسی شود. استفاده از قطعات یدکی غیراصل از رایج ترین دلایل کاهش عمر گیربکس است.

برنامه بازدید دوره ای

یک برنامه بازدید دوره ای (Predictive Maintenance) شامل بررسی ماهیانه سطح و وضعیت روغن، صداسنجی با دستگاه آنالایزر ارتعاش، و کنترل دمای پوسته است. هر ۶ ماه یک بار، پیچ های نصب باید از نظر گشتاور سفت شدگی بازبینی شوند. این برنامه که توسط گارانتی و خدمات پس از فروش SEW پشتیبانی می شود، از توقف های ناگهانی خط تولید جلوگیری می کند.

سوالات متداول (FAQ)

آیا می توان گیربکس SEW را با موتور غیر SEW استفاده کرد؟

بله، اتصال مکانیکی تا زمانی که فلنج و شفت ورودی با استاندارد IEC یا NEMA مطابقت داشته باشد امکان پذیر است، اما برای حصول راندمان و گشتاور بهینه، استفاده از الکتروموتور SEW توصیه می شود. در صورت استفاده از موتور غیر SEW، باید پارامترهایی مانند اینرسی روتور و حداکثر سرعت مجاز گیربکس کنترل شود.

عمر مفید این گیربکس ها چقدر است؟

عمر مفید اسمی در صورت رعایت بار نامی، روان کاری مناسب و دمای کاری مجاز، معمولاً بین ۲۰‬,۰۰۰ تا ۳۰‬,۰۰۰ ساعت کارکرد است. در عمل، بسیاری از واحدها با نگهداری صحیح بیش از ۵۰‬,۰۰۰ ساعت نیز دوام می آورند. عوامل مخرب شامل اضافه بار مکرر، آلودگی روغن و ناهم محوری شدید است.

تفاوت گیربکس خورشیدی و هلیکال SEW چیست؟

گیربکس هلیکال SEW (سری R) از چرخ دنده های مارپیچ با شفت های موازی استفاده می کند و برای نسبت های کاهش متوسط و گشتاورهای پایین تر مناسب است. گیربکس خورشیدی (سری P) با طراحی سیاره ای، چگالی گشتاور بالاتر، راندمان بهتر در نسبت های بالا و ابعاد کوچک تر را ارائه می دهد. انتخاب بین این دو به فضای نصب و نیاز گشتاور بستگی دارد.

خرید گیربکس خورشیدی SEW: گارانتی، قیمت و تامین کنندگان

بازار ایران با وجود گستردگی، نیازمند دقت در تشخیص کالای اصل از نمونه های غیرمجاز است. آگاهی از کانال های رسمی تأمین و عوامل مؤثر بر قیمت، خریدی مطمئن را رقم می زند.

نکات تشخیص کالای اصل و تقلبی

گیربکس های اصلی SEW دارای پلاک مشخصات فلزی با کد QR قابل رهگیری، رنگ آمیزی کارخانه ای خاص و بسته بندی استاندارد هستند. وزن محصولات تقلبی اغلب کمتر از نمونه اصلی است و کیفیت دنده ها و یاتاقان ها پایین تر می باشد. درخواست گواهی اصالت از فروشنده و استعلام از نمایندگی های رسمی در ایران، یکی از راه های اطمینان است.

همچنین، بسته بندی اصلی SEW شامل دفترچه راهنما و برچسب های ایمنی هولوگرام دار است. خرید از تأمین کنندگانی که گارانتی و خدمات پس از فروش SEW ارائه نمی دهند، ریسک بالایی دارد.

نمایندگی های رسمی در ایران

SEW-Eurodrive از طریق چندین نمایندگی مجاز در شهرهای بزرگ ایران فعالیت می کند. این نمایندگی ها امکان بازدید فنی، دریافت کاتالوگ فنی SEW و مشاوره در انتخاب گیربکس مناسب را فراهم می آورند. لیست آن ها در وبسایت رسمی SEW یا با تماس با دفتر مرکزی قابل دریافت است. توصیه می شود برای خریدهای عمده، از مسیر نمایندگی های رسمی اقدام کنید تا از پشتیبانی کامل بهره مند شوید.

بازه قیمتی و فاکتورهای موثر بر هزینه

قیمت گیربکس خورشیدی SEW به عوامل متعددی از جمله اندازه فریم، تعداد طبقات کاهش، کلاس لقی و آپشن هایی مانند ترمز یا انکودر بستگی دارد. مدل های بزرگ تر با گشتاور بالای ۱۰‬,۰۰۰ نیوتن متر، قیمت های بالاتری دارند. نوسانات ارزی نیز به دلیل وارداتی بودن کالا بر قیمت اثرگذار است. با این حال، مقایسه قیمت چند نمایندگی معتبر و توجه به هزینه های جانبی مانند روغن گیربکس خورشیدی و نصب، تصمیم گیری اقتصادی تری را ممکن می سازد.
