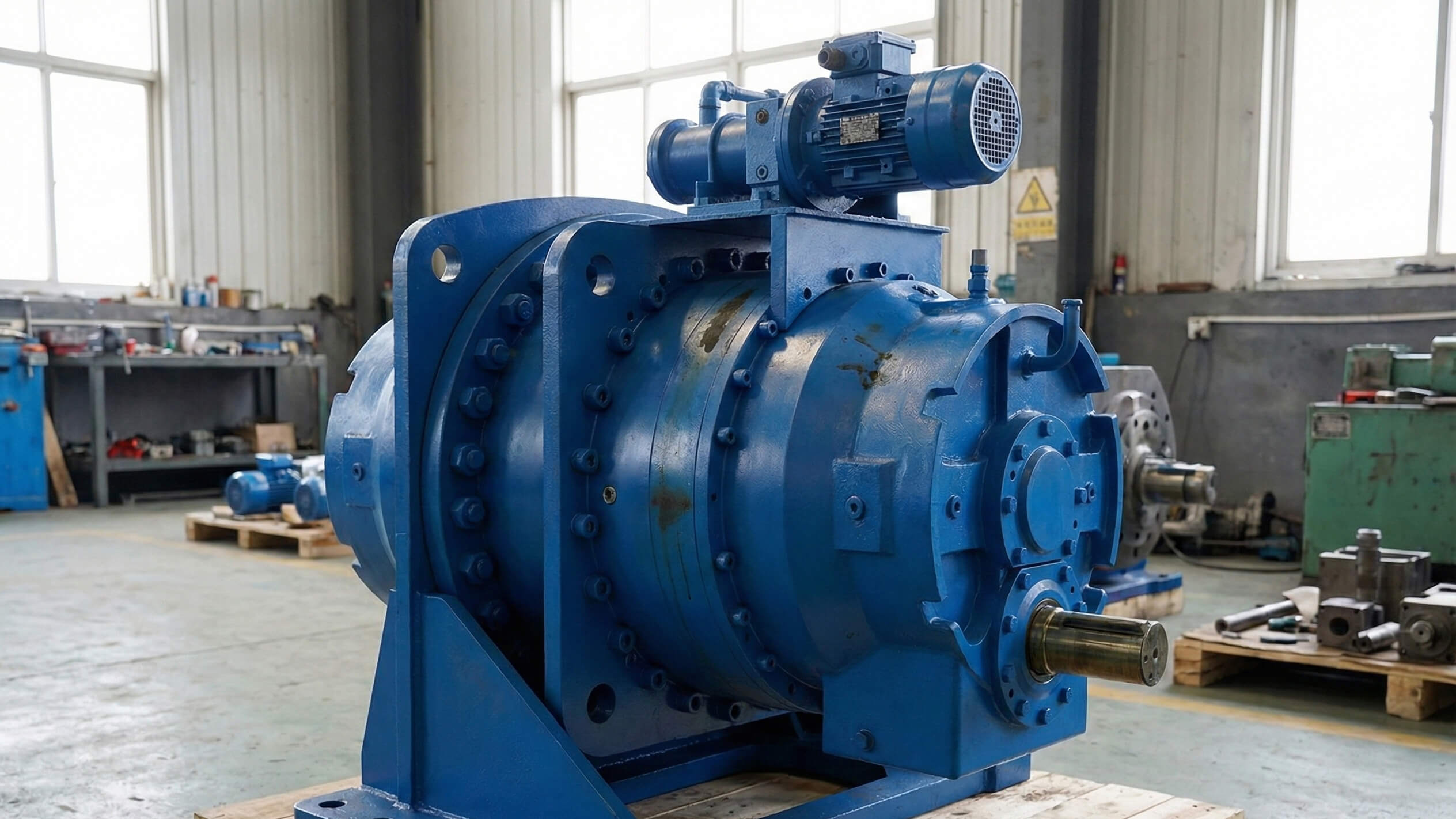

در دنیای ماشینآلات عظیم صنعتی، جایی که صحبت از انتقال گشتاورهای چند میلیون نیوتنمتری است، گیربکسهای معمولی دیگر پاسخگو نیستند. اینجاست که گیربکس خورشیدی سنگین (Heavy Duty Planetary Gearbox) وارد میدان میشود. این تجهیزات که در ادبیات فنی آلمان با نام Planetengetriebe شناخته میشوند، امروزه قلب تپنده صنایع سیمان، فولاد و معدن هستند.
اگر به دنبال خرید یا جایگزینی گیربکس برای کورههای دوار، آسیابهای غلطکی یا نوار نقالههای عظیم هستید، این مقاله دقیقترین تحلیل فنی موجود به زبان فارسی است. ما از تکنولوژی توزیع بار در برندهای جهانی (Flender و SEW) تا توانمندیهای تولید داخل (شهباز گیربکس) و استانداردهای نگهداری را بررسی کردهایم.
جدول محتوا
۱. چرا صنایع مادر به سمت گیربکسهای خورشیدی رفتهاند؟
تغییر پارادایم از گیربکسهای هلیکال سنتی به خورشیدی، یک دلیل اصلی دارد: چگالی گشتاور (Torque Density).
در یک گیربکس هلیکال معمولی، فشار تنها روی یک سطح تماس محدود (بین پینیون و دنده) است. برای انتقال گشتاورهای بالای ۵۰۰ هزار نیوتنمتر، گیربکسهای قدیمی باید ابعادی غولآسا پیدا میکردند. اما در معماری خورشیدی:
- تقسیم بار: نیرو بین ۳ تا ۵ دنده سیارهای تقسیم میشود.
- کاهش حجم و وزن: طبق تحقیقات، گیربکسهای خورشیدی تا ۴۰ درصد سبکتر از نمونههای سنتی هستند.
- راندمان بالا: درگیری همزمان دندهها امکان انتقال قدرت عظیم در فضای محدود را فراهم میکند.
۲. کالبدشکافی فنی: راز توزیع بار (Load Sharing)
پاشنه آشیل گیربکسهای خورشیدی، “توزیع نامتوازن بار” است. اگر به دلیل خطای ساخت، فقط یک دنده سیارهای فشار را تحمل کند، گیربکس به سرعت خرد میشود. غولهای مهندسی جهان دو راهکار برای این مشکل دارند:
الف) اصل اشتوکیشت (Stoeckicht) – شناوری هوشمند
این تکنولوژی که مورد علاقه برندهایی مثل Voith است، بر پایه آزادی حرکت شعاعی استوار است.
- دنده خورشیدی به صورت “شناور” (Floating) نصب میشود.
- تحت فشار گشتاور، خورشیدی خود را در مرکز دقیق هندسی قرار میدهد (Self-centering).
- نتیجه: راندمان تا ۹۹.۴٪ افزایش مییابد و عمر قطعات به شدت بالا میرود.
ب) فناوری پین منعطف (Flexible Pin) – نوآوری بریتانیایی
این روش که در محصولات مدرن Flender (سری Planurex 3) دیده میشود، محور دندههای سیارهای را صلب نمیسازد. پینها تحت بار نامی کمی خم میشوند تا اگر یک دنده زودتر درگیر شد، با جابجایی جزئی اجازه دهد بقیه دندهها هم بار را تحمل کنند. این تکنولوژی اجازه میدهد تا ۷ یا ۸ دنده سیارهای در یک استیج استفاده شود و گشتاورهای نجومی (تا ۵.۴۵ میلیون نیوتنمتر) ممکن گردد.
۳. نبرد برندها: فلندر، SEW یا تولیدکنندگان ایرانی؟
انتخاب برند مناسب، همیشه چالشبرانگیز است. بیایید مقایسهای فنی داشته باشیم:
غولهای جهانی (Flender, SEW, Bonfiglioli)
| برند | سری محصول | ویژگی بارز | کاربرد اصلی |
| Flender | Planurex 3 | تحمل ۲۰۰٪ اورلود (Overload) | رولر پرس سیمان |
| SEW | XP Series | طراحی ماژولار و جدا از موتور | معادن بزرگ |
| Bonfiglioli | 300M | ورودی ترکیبی (هیدرولیک/الکتریک) | ماشینآلات موبایل |
قهرمان بومی: شهباز گیربکس (پیشرو سپاهان)
در بازار ایران و با وجود تحریمها، شرکت شهباز گیربکس فراتر از یک مونتاژکار ظاهر شده است.
- ظرفیت تولید: سری SH این شرکت گشتاورهایی تا ۴۰۰,۰۰۰ نیوتنمتر را پوشش میدهد که نیاز اکثر صنایع داخلی را رفع میکند.
- دقت ساخت: توانایی سنگزنی پروفیل دنده (Profile Grinding) تا قطر ۲.۵ متر و وزن ۳۰ تن، دقتی در حد استانداردهای DIN ایجاد میکند.
- مزیت رقابتی: گارانتی واقعی و خدمات ۱۰ ساله، ریسک عدم تامین قطعات یدکی برندهای خارجی را برای مدیران ایرانی حذف کرده است.
۴. کاربردهای حیاتی در سیمان و معدن
انتخاب گیربکس برای شرایط خشن معدنی، نیازمند در نظر گرفتن نکاتی فراتر از کاتالوگ است:
درایو کوره دوار (Cement Kiln Drive)
چرخاندن کورهای با مواد مذاب، گشتاوری عظیم در دور پایین (زیر ۵ دور در دقیقه) میطلبد.
- چالش: شوکهای ناشی از ریزش مواد مذاب داخل کوره.
- راهکار: استفاده از ضریب سرویس حداقل ۲.۰ (طبق AGMA) و تعبیه ورودی کمکی (Pony Drive) برای چرخش کوره در زمان قطع برق و جلوگیری از خم شدن پوسته کوره.
آسیابها و سنگشکنها
- آببندی تاکونایت (Taconite Seal): نمدهای معمولی در برابر غبار سیمان دوام نمیآورند. گیربکسهای سنگین باید مجهز به سیستم لابیرنت گریسخور باشند تا غبار را به بیرون برانند.
- مقاومت متالورژیکی: استفاده از فولادهای سمانته با مغز چقرمه برای تحمل شوکهای خردایش سنگ.
۵. استاندارد انتخاب: AGMA یا ISO؟
مهندسان معمولاً بین دو استاندارد گیر میکنند:
- استاندارد AGMA 6013 (آمریکایی): رویکرد تجربی بر اساس “ضریب سرویس”. مثلاً برای سنگشکن ضریب ۲.۵ در نظر گرفته میشود. ساده و کاربردی است.
- استاندارد ISO 6336 (اروپایی): رویکرد تحلیلی و دقیق. عمر خستگی دندهها را محاسبه میکند.
نکته تخصصی: اغلب محدودیت گیربکسهای خورشیدی، مکانیکی نیست، حرارتی است. به دلیل فشردگی بالا، حتماً باید ظرفیت حرارتی (Thermal Rating) چک شود و در صورت نیاز از سیستمهای کولینگ (خنککننده روغن) استفاده گردد.
۶. نگهداری و پایش وضعیت (CM)
خرید گیربکس پایان راه نیست. برای جلوگیری از توقف خط تولید، به این دو نکته توجه کنید:
- آنالیز ارتعاشات: در گیربکس خورشیدی، خرابی خود را با پیک ساده نشان نمیدهد، بلکه باید به دنبال باندهای جانبی (Sidebands) در اطراف فرکانس درگیری دندهها باشید.
- آنالیز روغن: میزان آهن (Fe) در گیربکسهای سنگین میتواند تا ۱۰۰ ppm هم نرمال باشد، اما روند صعودی خطرناک است. همچنین آب باید همیشه زیر ۰.۰۵٪ باشد.
نتیجهگیری و مشاوره
گیربکسهای خورشیدی سنگین، ترکیبی از قدرت و تکنولوژی هستند. اگرچه برندهایی مثل Flender پیشرو هستند، اما شرکتهای دانشبنیان ایرانی مانند شهباز گیربکس با ارائه کیفیت استاندارد و پشتیبانی در دسترس، گزینهای هوشمندانه برای صنایع داخلی محسوب میشوند.
آیا برای پروژه خود نیاز به مشاوره فنی یا انتخاب گیربکس دارید؟
ما با تحلیل دقیق نیازهای دینامیکی و حرارتی خط تولید شما، بهترین گزینه (از برندهای برتر جهانی یا تولیدات باکیفیت داخلی) را پیشنهاد میدهیم. همین حالا با واحد فنی ما تماس بگیرید. همچنین مطالعه کنید درمورد گیربکس خورشیدی کم لرزش.
