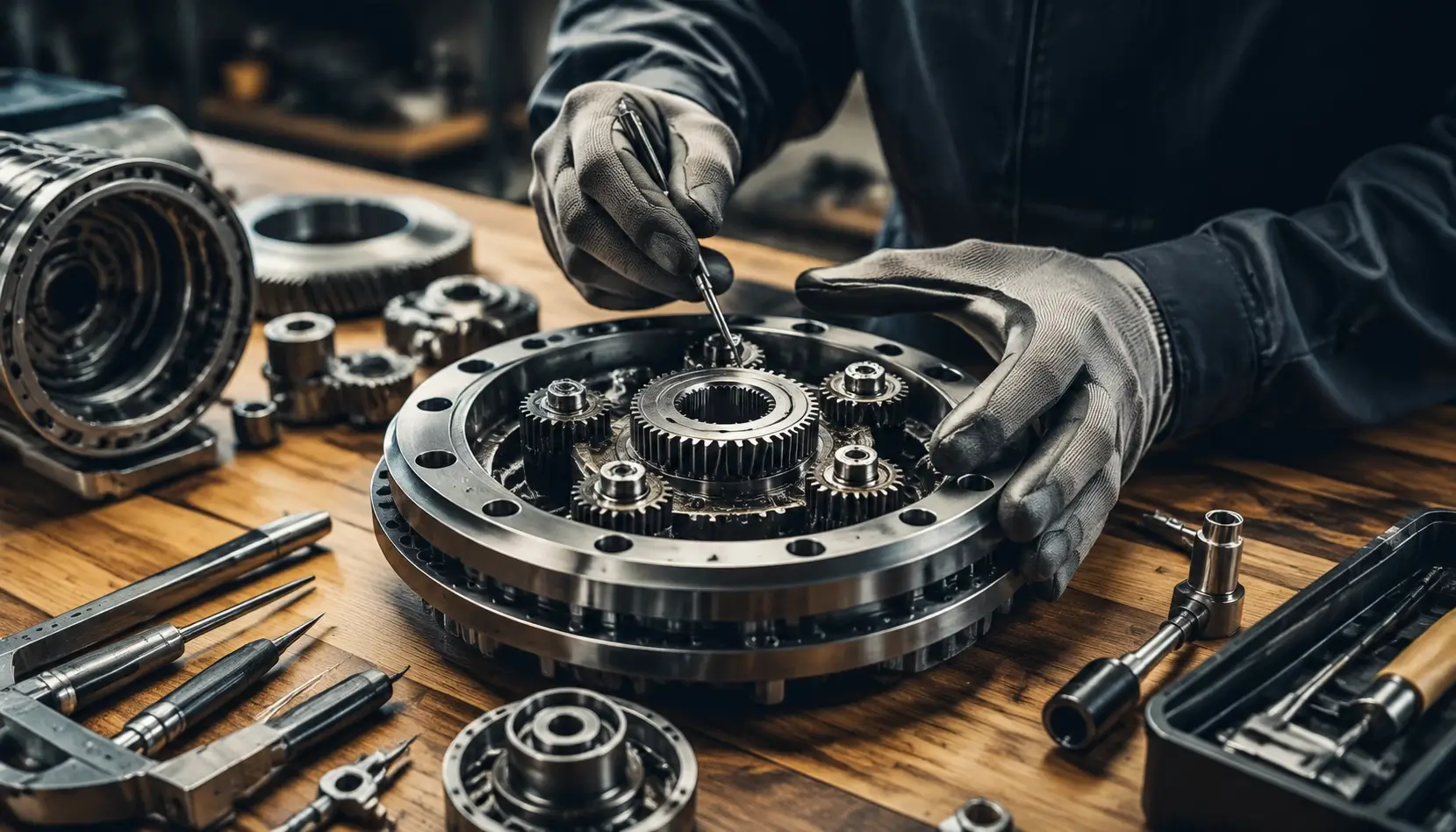

اگر به مکانیک سیاره ای و کاربردهای آن در پروژه های شخصی یا رباتیک علاقه دارید، ساخت یک گیربکس خورشیدی DIY می تواند تجربه ای آموزنده و در عین حال چالش برانگیز باشد. برخلاف تصور عمومی، ساخت چنین سیستمی تنها در انحصار کارخانه های پیشرفته نیست؛ با دسترسی به فناوری های رومیزی مانند چاپگر سه بعدی و فرزهای CNC میزکار، یک مهندس خلاق یا علاقه مند می تواند نمونه ای کاملاً کاربردی بسازد. در این راهنما، فرآیند کامل طراحی، محاسبات، انتخاب متریال، ساخت و مونتاژ یک گیربکس خورشیدی (سیاره ای) را گام به گام تشریح می کنیم و با ارائه جدول مقایسه ای، مزایا و محدودیت های این رویکرد را نسبت به نمونه های تجاری روشن می سازیم.
| معیار | گیربکس خورشیدی DIY | گیربکس خورشیدی تجاری |
|---|---|---|
| هزینه اولیه | پایین (مواد اولیه + قطعات آماده مانند دنده و بلبرینگ) | بالا (شامل هزینه طراحی، ماشین کاری دقیق و برند) |
| دقت و لقی | وابسته به دقت پرینتر/CNC و توانایی مونتاژ؛ معمولاً لقی بیشتر | لقی کنترل شده و استاندارد (اغلب زیر ۳ دقیقه قوسی) |
| سفارشی سازی | بسیار بالا؛ می توان نسبت دنده و ابعاد را دقیقاً مطابق نیاز تعیین کرد | محدود به کاتالوگ سازنده و گزینه های استاندارد |
| زمان ساخت | بستگی به مهارت و دسترسی به ابزار؛ ممکن است روزها یا هفته ها طول بکشد | آماده تحویل یا با زمان کوتاه تر (چند روز کاری) |
| ابزارهای مورد نیاز | پرینتر سه بعدی، ابزارهای دستی، احتمالاً CNC کوچک | فقط ابزار نصب و کوپلینگ |
| استحکام و دوام | محدود به استحکام متریال مصرفی (PLA، ABS، PETG)؛ برای بارهای سبک تا متوسط | فولاد آلیاژی سخت کاری شده، دوام بالا تحت بارهای سنگین |
| کاربرد متداول | پروژه های آموزشی، ربات های کوچک، مکانیزم های کم سرعت | صنایع سنگین، ماشین های CNC، رباتیک صنعتی |
| تعمیر و نگهداری | آسان؛ قطعات قابل تعویض و ساخت مجدد | تخصصی؛ نیازمند قطعات اصلی و گاهی اعزام تکنسین |
آشنایی با گیربکس خورشیدی و اجزای اصلی آن
برای ورود به دنیای ساخت، نخست باید درک عمیقی از ساختار و عملکرد این مجموعه داشته باشیم. یک گیربکس خورشیدی که به آن گیربکس سیاره ای یا Epicyclic Gearbox نیز می گویند، نوعی سیستم انتقال قدرت است که آرایش دنده های آن الهام گرفته از منظومه شمسی است و به دلیل تراکم توان بالا و هم محوری ورودی و خروجی در بسیاری از صنایع کاربرد دارد.
تعریف گیربکس خورشیدی (سیاره ای) و تفاوت آن با سایر گیربکس ها
در قلب یک گیربکس خورشیدی، چرخ دنده خورشیدی قرار دارد که معمولاً محور ورودی است و گشتاور را به چندین چرخ دنده سیاره ای منتقل می کند. این چرخ دنده ها بر روی نگهدارنده (Carrier) نصب شده اند و همزمان با یک چرخ دنده حلقوی (رینگ) درگیر می شوند. تفاوت کلیدی با گیربکس های ساده هلیکال یا حلزونی در توزیع بار میان چند مسیر است: در یک مرحله سیاره ای، گشتاور بین ۳ تا ۵ دنده سیاره ای تقسیم می شود و در نتیجه برای یک ظرفیت توان مشخص، ابعاد کلی کوچک تر و وزن کمتری حاصل می شود. از سوی دیگر، این ساختار هم محوری ذاتی باعث می شود ورودی و خروجی روی یک محور قرار گیرند که در طراحی های فشرده بسیار ارزشمند است.
برخلاف گیربکس های مارپیچ (حلزونی) که راندمان پایین تری (معمولاً زیر ۷۰٪) دارند و گرمای زیادی تولید می کنند، گیربکس خورشیدی در یک مرحله می تواند تا ۹۷٪ راندمان داشته باشد و این عدد در انواع دقیق (Low-Backlash) نیز حفظ می شود. این مزیت به دلیل استفاده از پروفیل دنده اینولوت و روانکاری مناسب به دست می آید. طبق استاندارد ISO 6336 برای محاسبه ظرفیت بار دنده های اینولوت، طراحی صحیح پروفیل و انتخاب نسبت مناسب، کلید کاهش تنش های تماسی و خمشی است.
معرفی اجزای کلیدی: خورشید، سیاره، رینگ و نگهدارنده سیاره
چرخ دنده خورشیدی (Sun Gear) عنصر محرک اصلی است و معمولاً روی شفت ورودی نصب می شود. این قطعه به دلیل تماس هم زمان با تمام دنده های سیاره ای، تحت تنش بالایی قرار دارد، بنابراین در ساخت DIY باید از موادی با استحکام و سختی مناسب مانند فولاد CK45 یا حتی آلومینیوم 7075 استفاده کرد (در صورت بار سبک). چرخ دنده های سیاره ای (Planet Gears) نقش واسطه را دارند و تعداد آن ها معمولاً ۳ یا ۴ عدد است تا توزیع بار متقارن باشد. محور آن ها روی نگهدارنده قرار می گیرد و با استفاده از بلبرینگ های سوزنی یا بوش های برنزی روانکاری می شوند.
چرخ دنده رینگی (Ring Gear) دندانه های داخلی دارد و اغلب در بدنه ثابت می شود. در یک طراحی DIY، این قطعه را می توان با پرینتر سه بعدی از جنس PETG یا نایلون تقویت شده با الیاف کربن ساخت، اما برای تحمل گشتاورهای بالاتر باید از فولاد تراشکاری شده یا رینگ های آماده خریداری شده از تامین کنندگانی مانند ServoCity یا Misumi استفاده کرد. نگهدارنده سیاره ای (Planet Carrier) صفحه ای است که موقعیت دقیق سیاره ها را حفظ می کند و خروجی نهایی را فراهم می سازد. استحکام پیچشی این قطعه و دقت در محل های نصب محورها مشخص می کند که لقی (Backlash) گیربکس چقدر خواهد بود و آیا بار به طور مساوی توزیع می شود یا خیر.
مزایا و معایب ساخت گیربکس خورشیدی به صورت DIY
اقدام به ساخت یک گیربکس سیاره ای در کارگاه شخصی یا دانشگاه تنها یک تمرین مهندسی نیست؛ بلکه فرصتی است برای تسلط بر اصول طراحی چرخ دنده و تحلیل سینماتیکی. با این حال، پیش از شروع باید نقاط قوت و ضعف این مسیر را به خوبی شناخت.
چرا ساخت دستی به صرفه تر یا آموزشی تر است؟
یکی از دلایل اصلی روی آوردن به گیربکس خورشیدی DIY، صرفه جویی چشمگیر در هزینه ها برای نمونه های اولیه و سفارشی است. یک کیت دنده سیاره ای تجاری از برندهایی مانند Pololu یا StepperOnline ممکن است چند صد دلار قیمت داشته باشد، در حالی که با تهیه قطعات استاندارد (مانند دنده های Module 1 از فروشگاه های AliExpress یا Amazon) و ترکیب آن ها با قطعات پرینت شده، هزینه می تواند تا یک دهم کاهش یابد. علاوه بر این، فرآیند یادگیری بی نظیری خواهد داشت: از درک عملی فرمول نسبت دنده گرفته تا آزمودن تأثیر لقی و روانکاری بر نرمی حرکت.
همچنین، در پروژه های تحقیقاتی یا رباتیک که نیاز به نسبت های کاهش خاص، ابعاد غیراستاندارد یا ادغام سنسورها وجود دارد، گیربکس های موجود در بازار گزینه ای انعطاف پذیر ارائه نمی دهند. با طراحی در نرم افزار Fusion 360 و چاپ یا ماشین کاری قطعات، می توان یک Transmission System کاملاً منحصربه فرد ساخت که دقیقاً با نیازهای مکانیکی و فضای موجود هماهنگ باشد.
چالش های رایج در دقت ماشینکاری و مونتاژ
مهم ترین مانع در مسیر DIY، دستیابی به تلرانس ها و فاصله های دقیق میان دنده هاست. یک پرینتر سه بعدی رومیزی معمولی دقت ابعادی حدود ±۰.۲ میلی متر دارد که برای دنده هایی با مدول کمتر از ۱ می تواند مشکل ساز شود و لقی زیاد یا درگیری ناقص ایجاد کند. استفاده از نازل های کوچک (۰.۲ میلی متر) و تنظیم دقیق پارامترهای پرینت، تا حدی این مشکل را رفع می کند، اما برای عملکرد روان و بی صدا، معمولاً به ماشین کاری CNC router یا پرداخت دستی نیاز است.
چالش دیگر، هم محوری (Coaxiality) شفت ها و یاتاقان ها است. اگر محور سیاره ها حتی به اندازه چند صدم میلی متر خارج از مرکز باشند، توزیع بار نابرابر شده و باعث سایش سریع دنده ها، افزایش صدا و کاهش راندمان می شود. در ساخت های DIY، استفاده از پولک های تنظیم (Shim) و یاتاقان های دقیق (مانند بلبرینگ های سری ۶۰۰۰) برای کنترل این خطاها ضروری است. همچنین مونتاژ رینگ با بدنه باید به گونه ای طراحی شود که امکان تنظیم موقعیت نسبی برای حداقل لقی وجود داشته باشد.
ابزارها و مواد اولیه مورد نیاز
انتخاب مواد و ابزارهای صحیح، تعیین کننده کیفیت نهایی و دوام گیربکس خورشیدی DIY خواهد بود. در این بخش، قطعات استاندارد قابل تهیه از بازار و ابزارهای ساخت متداول را بررسی می کنیم.
قطعات استاندارد (دنده، شفت، بلبرینگ) و منابع تهیه
برای ساخت یک گیربکس سیاره ای، می توان از دنده های آماده با مدول و تعداد دندانه مشخص استفاده کرد تا از پیچیدگی های پروفیل زنی اجتناب شود. تامین کنندگانی مانند Misumi (ژاپن) و SDP/SI (آمریکا) طیف گسترده ای از دنده های Spur و Helical با کیفیت بالا عرضه می کنند. برای بودجه های محدودتر، فروشگاه های اینترنتی AliExpress و Amazon کیت های دنده فولادی یا برنجی با مدول های ۰.۵ تا ۲ میلی متر را ارائه می دهند. بلبرینگ ها بهتر است از نوع محافظ دار (ZZ) برای جلوگیری از ورود گردوغبار انتخاب شوند؛ بلبرینگ های سوزنی نیز برای محور سیاره ها گزینه ای عالی هستند.
شفت های ورودی و خروجی معمولاً از میل های هارد کروم یا فولاد نرم (AISI 1045) با قطر استاندارد تهیه می شوند. برای اتصال محکم دنده خورشیدی به شفت، از پرس فیت (تداخلی) یا استفاده از پیچ تنظیم (Set Screw) روی سطح تخت شده شفت بهره ببرید. رینگ ها را می توان از لوله های فولادی بدون درز با قطر داخلی مناسب ماشین کاری کرد، اما روش ساده تر خرید رینگ دنده داخلی از فروشندگان قطعات رباتیک است.
ابزارهای ساخت (پرینتر سه بعدی، تراش، فرز CNC)
ابزار محوری در اکثر پروژه های گیربکس خورشیدی DIY، چاپگر سه بعدی از نوع FDM است. با فیلامنت های مقاوم مانند PETG، ABS یا نایلون می توان دنده های سیاره ای و نگهدارنده را چاپ کرد. اما برای قطعاتی مانند رینگ و دنده خورشیدی که تحت تنش بالایی قرار دارند، CNC رومیزی یا فرز دستی امکان تراش آلومینیوم یا برنج را فراهم می کند. اگر به این ابزارها دسترسی ندارید، می توانید از سرویس های آنلاین ماشین کاری مانند JLCPCB CNC Service یا کارگاه های محلی استفاده کنید.
علاوه بر تجهیزات اصلی، یک میکرومتر دیجیتال و گیج ساعت برای کنترل تلرانس ها ضروری است. مته ستونی یا دریل پایه دار نیز جهت سوراخ کاری دقیق نگهدارنده و محفظه بدنه توصیه می شود. مجموعه ای از سمباده های ریزدانه و خمیر لپینگ نیز برای پرداخت نهایی دنده ها و کاهش نقاط زبری که باعث ایجاد صدا و سایش می شوند، بسیار مفید خواهند بود.
محاسبات و طراحی اولیه گیربکس خورشیدی
پیش از هرگونه ساخت، باید نسبت دنده (Reduction Ratio) و پارامترهای هندسی را بر اساس نیازتان به گشتاور و سرعت خروجی تعیین کنید. طراحی CAD و محاسبات ریاضی دو بال جدانشدنی این مرحله هستند.
فرمول محاسبه نسبت دنده برای طرح های مختلف
برای پیکربندی استاندارد کاهش دور که در آن رینگ ثابت و خورشید ورودی و حامل خروجی است، نسبت کاهش $i$ از رابطه $i = 1 + \frac{NR}{NS}$ به دست می آید که $NR$ تعداد دندانه های رینگ و $NS$ تعداد دندانه های خورشید است. شرط مونتاژ صحیح آن است که مجموع دندانه های خورشید و رینگ بر تعداد سیاره ها ($P$) بخش پذیر باشد: $\frac{NR + NS}{P}$ عددی صحیح باشد. همچنین برای جلوگیری از تداخل، باید $NR = NS + 2NP$ برقرار باشد (با $NP$ تعداد دندانه هر سیاره).
برای مثال، اگر بخواهید نسبت ۴:۱ داشته باشید و از ۳ سیاره استفاده کنید، می توانید $NS=20$، $NR=60$، و $NP=20$ انتخاب کنید که شرایط مونتاژ را نیز برآورده می کند. در طراحی های چندمرحله ای، نسبت کل حاصلضرب نسبت های مراحل است: $i{total} = i1 \times i2$. انتخاب مدول دنده (Module) بر اساس استحکام دندانه انجام می شود؛ برای بارهای رباتیک سبک، مدول ۰.۸ تا ۱ کافی است.
انتخاب نسبت دنده بر اساس گشتاور و سرعت خروجی
نسبت دنده مستقیماً بر گشتاور خروجی و سرعت شفت خروجی تأثیر می گذارد. اگر یک موتور DC با سرعت نامی ۳۰۰۰ rpm و گشتاور ۰.۲ نیوتن متر دارید و به سرعت خروجی حدود ۷۵۰ rpm و گشتاور ۰.۸ نیوتن متر (با فرض راندمان ۱۰۰٪) نیازمندید، نسبت ۴:۱ مناسب خواهد بود. در عمل، راندمان یک مرحله سیاره ای حدود ۹۷٪ است، بنابراین گشتاور خروجی واقعی کمی کمتر خواهد بود.
برای کاربردهایی که نیاز به گشتاور بالا و سرعت بسیار پایین دارند (مانند بازوی رباتیک)، می توانید نسبت های بزرگتر با چند مرحله ایجاد کنید. به عنوان مثال، دو مرحله با نسبت ۵:۱ و ۴:۱، نسبت کل ۲۰:۱ می دهد. اما به یاد داشته باشید که افزایش نسبت، بار اینرسی معادل را بر روی موتور به شدت افزایش می دهد، بنابراین باید دینامیک موتور را نیز در نظر بگیرید. طبق اصول Motion Control، اینرسی بار بازتابی به نسبت مربع کاهش افزایش می یابد (طبق مستندات Galil Motion Control).
مراحل گام به گام ساخت و مونتاژ
پس از تثبیت طراحی، نوبت به پیاده سازی عملی می رسد. مسیر را می توان به سه فاز طراحی دیجیتال، ساخت قطعات و مونتاژ نهایی تقسیم کرد.
طراحی و مدل سازی سه بعدی (نرم افزارهای پیشنهادی)
نرم افزار Fusion 360 (از خانواده Autodesk) یک انتخاب رایگان و قدرتمند برای طراحی گیربکس خورشیدی است. این نرم افزار دارای تولباکس Spur Gear است که می تواند پروفیل دنده اینولوت را به صورت خودکار بر اساس مدول، زاویه فشار و تعداد دندانه تولید کند. برای رینگ داخلی از دستور Circular Pattern و Boolean Subtract استفاده کنید. در صورتی که به SolidWorks یا FreeCAD دسترسی دارید، ماکروهای متن باز Gear نیز موجود هستند.
در این گام، نه تنها پروفیل دنده ها بلکه محفظه بدنه، محل های نصب بلبرینگ ها و شفت ها نیز باید مدل سازی شوند. فاصله مرکز تا مرکز خورشید تا سیاره دقیقاً برابر $\frac{m (NS+NP)}{2}$ است و کوچک ترین خطا منجر به صدای زیاد یا گیر کردن می شود. پس از مدل سازی، خروجی STL قطعات را برای پرینت سه بعدی یا STEP برای ماشین کاری CNC ذخیره کنید. یک Dynamic Simulation ساده در Fusion نیز می تواند لقی و نقاط تماس را نمایش دهد.
ساخت یا تهیه دنده ها و بدنه
پس از مدلسازی، دنده های سیاره ای و خورشیدی و رینگ را طبق طراحی بسازید. برای مواد پلیمری، پرینت با فیلامنت PETG یا ABS با درصد پرشدگی ۱۰۰٪ و ضخامت لایه ۰.۱ میلی متر توصیه می شود. جهت افزایش استحکام دندانه های پلاستیکی، می توان از نایلون تقویت شده با الیاف کربن (CF-PA) استفاده کرد. اگر بار بیشتری مدنظر است، قطعات فلزی را از ورق یا میله آلومینیومی با CNC بسازید. رینگ را می توانید با چرخاندن لوله آلومینیومی و تراش دندانه های داخلی با تیغه دنده زن تولید کنید، هرچند این کار به مهارت بالایی نیاز دارد.
بدنه (Housing) می تواند از پلی کربنات یا آلومینیوم ساخته شود. بدنه های پرینت شده معمولاً برای نگهداشتن رینگ و بلبرینگ ها کافی هستند، اما در صورت نیاز به استحکام پیچشی یا دفع حرارت بیشتر، از یک بلوک آلومینیومی تراشخورده بهره ببرید. همچنین قطعاتی مانند واشرهای تنظیم (Shim) و بوش های برنزی برای محور سیاره ها را از قبل تهیه کنید.
مونتاژ مجموعه و تنظیم لقی (Backlash)
مونتاژ را از نصب نگهدارنده سیاره ای و قرار دادن محورهای سیاره ها آغاز کنید. بلبرینگ های سوزنی یا بوش های برنزی را در حفره های محور جا زده و از روان کاری اولیه غافل نشوید. دنده های سیاره ای را روی محورها نصب کنید و سپس این مجموعه را به آرامی به داخل رینگ فرو ببرید. دنده خورشیدی را به شفت ورودی متصل کنید (با تداخل یا پیچ تنظیم) و آن را در مرکز رینگ قرار دهید تا با سیاره ها درگیر شود. در صورت نیاز، از یک پولک نازک برای تنظیم فاصله محوری سیاره ها استفاده کنید.
پس از مونتاژ اولیه، لقی (Backlash) را اندازه گیری کنید. این کار با ثابت نگه داشتن خروجی و چرخاندن آرام شفت ورودی و اندازه گیری حرکت آزاد زاویه ای انجام می شود. اگر لقی بیش از حد است (بیش از ۱-۲ درجه برای کاربردهای آموزشی)، می توانید با ضخیم تر کردن رینگ (کاهش قطر داخلی) یا افزایش جزئی مدول دنده ها (با چاپ مجدد با Scale مناسب) آن را کم کنید. روش حرفه ای تر استفاده از دنده های با پروفیل اصلاح شده (Profile Shift) برای کاهش لقی بدون افزایش اصطکاک است.
نکات تخصصی برای بهبود عملکرد و دوام
حتی پس از مونتاژ صحیح، رعایت چند نکته تخصصی می تواند تفاوت میان یک نمونه نمایشی و یک گیربکس خورشیدی واقعاً کاربردی را رقم بزند.
انتخاب روانکار مناسب و روش های روغن کاری
برای دنده های پلاستیکی، گریس های پایه سیلیکونی یا لیتیومی با گرید NLGI 1 یا 2 مناسب اند؛ این گریس ها باید با پلاستیک سازگار باشند و باعث تخریب آن نشوند. از گریس های حاوی مولیبدن دی سولفید (MoS2) می توان برای قطعات فلزی استفاده کرد، زیرا ضریب اصطکاک را به شدت کاهش می دهند. در گیربکس های با دنده های فلزی، روغن دنده ISO VG 68 یا ISO VG 220 بسته به سرعت و بار توصیه می شود.
روان کاری باید به طور یکنواخت روی تمام دندانه ها و یاتاقان ها اعمال شود. برای مونتاژهای بسته، می توانید محفظه را تا یک سوم حجم از روغن پر کنید. برای کاربردهای طولانی، پیش بینی یک درپوش بازدید و مگنت برای جمع آوری ذرات فلزی ساییده شده، عمر گیربکس را افزایش می دهد. توجه داشته باشید که طبق راهنماهای فنی SKF، آلودگی روغن عامل اصلی بیش از ۵۰٪ خرابی های زودرس یاتاقان هاست، بنابراین تمیزی مونتاژ حیاتی است.
تست بار و اندازه گیری راندمان
برای اطمینان از عملکرد، یک تست بار ساده ترتیب دهید: یک وزنه معلوم (مثلاً ۵ کیلوگرم) را روی یک بازو به شفت خروجی وصل کنید و با موتور ورودی، گشتاور لازم برای بلند کردن آن را اندازه گیری کنید. راندمان از رابطه $\eta = \frac{T{out} \cdot \omega{out}}{T{in} \cdot \omega{in}} \times 100\%$ محاسبه می شود. همچنین می توانید دمای بدنه را پس از ۱۵ دقیقه کار پایش کنید؛ افزایش دمای بیش از ۲۰ درجه سانتی گراد نسبت به محیط نشان دهنده اصطکاک نامناسب یا روانکاری ناکافی است.
اگر گیربکس تحت بار صداهای غیرعادی مانند کوبش (Knocking) یا سوت دارد، امکان توزیع نابرابر بار میان سیاره ها یا خمش شفت خروجی وجود دارد. با بازرسی دنده ها و محورها و استفاده از ماده آشکارساز تماس (مانند Prussian Blue)، الگوی درگیری دندانه ها را بررسی کنید. یک الگوی تماس کامل و متقارن در وسط عرض دندانه، نشانه طراحی موفق است. تحقیقات NASA بر روی گیربکس های سیاره ای پیشرفته نشان می دهد که کنترل دقیق این الگو، کلید دستیابی به راندمان بالای ۹۸٪ و عمر طولانی است.
مقایسه گیربکس خورشیدی DIY با نمونه های تجاری
پس از ساخت، شاید این پرسش پیش آید که آیا واقعاً ارزش دارد به جای خرید یک گیربکس خورشیدی آماده، آن را خودمان بسازیم؟ پاسخ به کاربرد و معیارهای شما بستگی دارد.
هزینه ها و کیفیت ساخت
از نظر مالی، یک نمونه DIY با قطعات چاپ سه بعدی و بلبرینگ های معمولی ممکن است کسری از قیمت یک گیربکس سیاره ای کم لقی تجاری (مثلاً از برند Harmonic Drive یا Apex Dynamics) باشد. با این حال، کیفیت سطح دنده ها، سختی مواد و دقت هندسی در نمونه تجاری چندین برابر بالاتر است و به همین دلیل در بارهای صنعتی دوام بیشتری دارد. بنابراین، برای کاربردهای آموزشی، نمونه های اولیه و پروژه های سبک، ساخت DIY کاملاً به صرفه و منطقی است، اما برای ماشین آلات CNC دقیق یا ربات های صنعتی، نمونه های تجاری ضروری هستند.
کیفیت ساخت DIY را می توان با پس پرداخت (Post-Processing) مانند بخار استون برای ABS یا لپینگ دنده های فلزی بهبود بخشید. اما همچنان دقت زاویه ای (Angular Accuracy) و لقی کنترل شده در حد چند دقیقه قوسی، عموماً فراتر از توان تجهیزات رومیزی است.
موارد کاربرد (رباتیک، دریل، پروژه های دانشجویی)
در رباتیک آماتوری، یک گیربکس خورشیدی DIY با نسبت ۱۰:۱ یا ۲۰:۱ می تواند به عنوان مفصل یک بازوی کوچک یا درایو چرخ های یک ربات متحرک استفاده شود. در پروژه های تبدیل یک دریل شارژی به یک پیچ گوشتی با گشتاور بالا، می توان با دو مرحله سیاره ای، سرعت را کاهش و قدرت را افزایش داد. دانشجویان مهندسی نیز از ساخت چنین سیستمی برای درک مفاهیم دینامیک سیاره ای و تحلیل تنش بهره می برند.
با این حال، برای ابزارهای دقیق مانند اسپیندل CNC که نیاز به گشتاور پیوسته بالا و لقی صفر دارند، استفاده از گیربکس های Harmonic Drive یا Cycloidal تجاری اجباری است. در مجموع، گیربکس خورشیدی DIY یک پلتفرم آموزشی عالی و راه حلی کم هزینه برای نمونه سازی سریع است و می تواند در پروژه های سبک نقشی عملی ایفا کند.
سوالات متداول (FAQ)
آیا می توان با پرینتر سه بعدی دنده های مقاوم ساخت؟
بله، با انتخاب متریال مناسب. فیلامنت های نایلون ۶ یا نایلون ۱۲ به ویژه نوع تقویت شده با الیاف کربن (CF-PA) مقاومت کششی و سختی سطحی خوبی دارند و برای دنده های سیاره ای در بارهای سبک عالی هستند. PETG نیز گزینه ای محبوب و با چسبندگی لایه ای بالاست. اما باید توجه داشت که دنده های پرینت شده توان تحمل گشتاورهای بالای پیوسته را ندارند و بیشتر مناسب پروژه های آموزشی یا ربات های کوچک هستند. برای افزایش مقاومت، می توانید دندانه ها را با رزین اپوکسی پوشش دهید یا پس از پرینت، عملیات حرارتی (Annealing) انجام دهید.
چطور از گیر کردن یا قفل شدن گیربکس جلوگیری کنیم؟
گیر کردن معمولاً ناشی از خطاهای هندسی یا لقی نامناسب است. ابتدا مطمئن شوید که فاصله مرکزی بین خورشید و هر سیاره دقیقاً مطابق طراحی باشد. از یک شابلون برای کنترل موقعیت محورهای سیاره ها بر روی نگهدارنده استفاده کنید. دوم، رینگ نباید بیضی باشد؛ رینگ های پرینت شده ممکن است اعوجاج حرارتی داشته باشند، بنابراین آنها را روی یک سطح صاف در هنگام خنک شدن نگه دارید. سوم، دنده ها را با مقدار کمی لقی (حدود ۰.۱-۰.۲ میلی متر بین دندانه ها) طراحی کنید. همچنین پیش از مونتاژ نهایی، همه قطعات را خشک مونتاژ کرده و با دست بچرخانید تا نقاط گیر را پیدا و با سوهان نرم اصلاح کنید.
بهترین متریال برای بدنه و دنده ها کدام است؟
برای دنده های تحت تنش بالا (مثل خورشید) فولاد CK45 یا آلومینیوم 7075-T6 انتخاب های عالی هستند. دنده های سیاره ای را می توان از برنج یا برنز برای کاهش اصطکاک ساخت. رینگ در صورت امکان از فولاد سخت کاری شده تهیه شود، اما نمونه های آلومینیومی نیز قابل قبول اند. بدنه بهتر است از آلومینیوم 6061 یا چدن باشد تا گرما را به خوبی دفع کند. برای نمونه های فوق سبک، فیبر کربن یا پلی کربنات نیز قابل استفاده است. انتخاب نهایی به گشتاور طراحی و بودجه بستگی دارد؛ برای اغلب پروژه های DIY، ترکیب دنده های فلزی (خورشید و رینگ) و دنده های سیاره ای و بدنه پرینت شده، تعادل خوبی بین هزینه و عملکرد ایجاد می کند.
