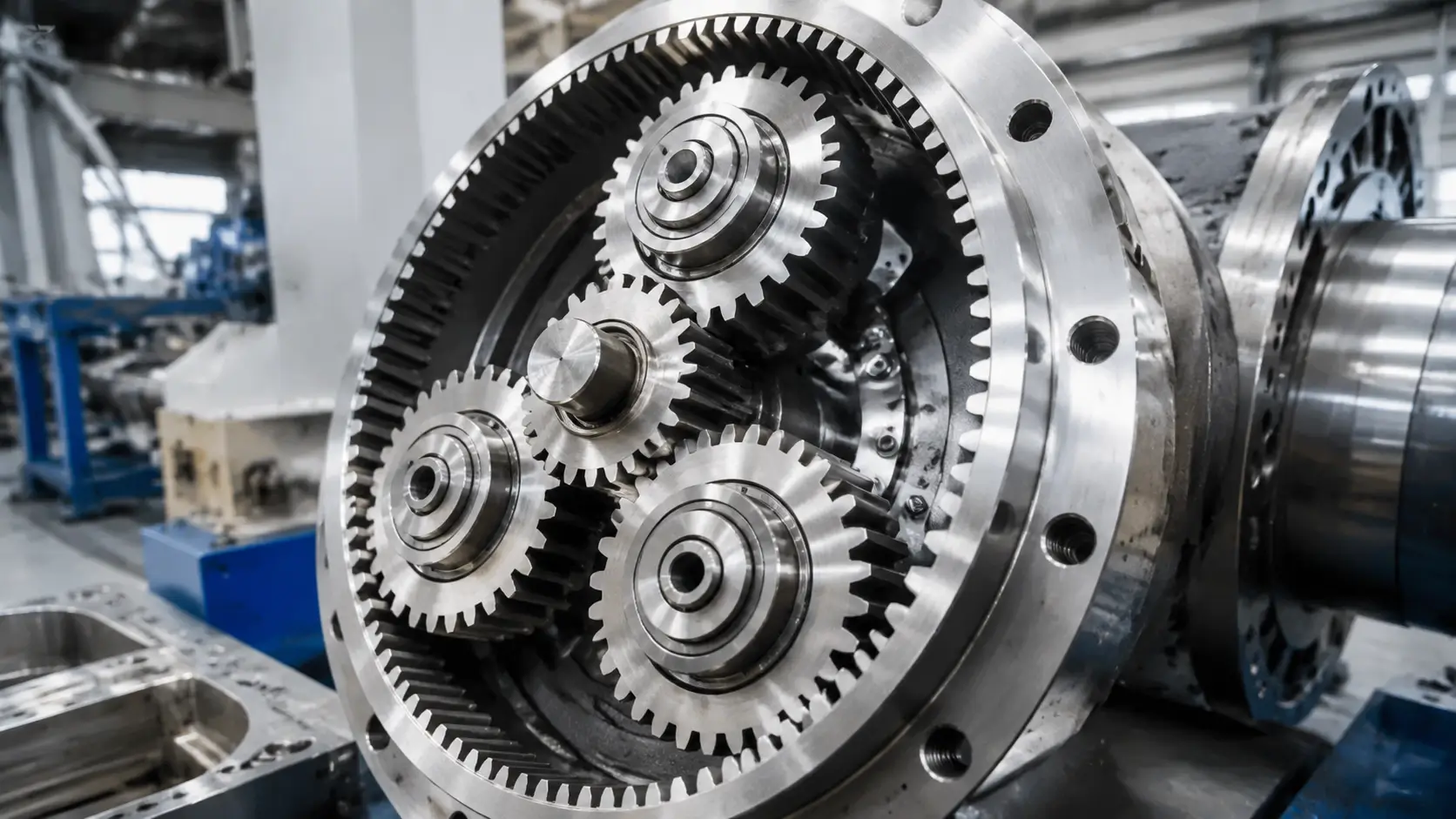

تعیین سرعت مجاز چرخ دنده خورشیدی یکی از گام های حیاتی در طراحی گیربکس های سیاره ای است. در چنین سیستم هایی، چرخ دنده خورشیدی معمولاً عنصر محرک یا واسط اصلی انتقال توان است و به دلیل ساختار فشرده و نسبت دنده های متنوع، در صنایع خودروسازی، هوافضا، توربین های بادی و ماشین ابزارهای دقیق به کار گرفته می شود. اگر سرعت چرخش از حد مجاز فراتر رود، عمر مفید مجموعه به شدت کاهش می یابد و خرابی های فاجعه بار ناشی از خستگی، حرارت بالا و روانکاری ناکافی رخ می دهد. در این مقاله، مفهوم سرعت مجاز، عوامل مؤثر بر آن و روش های محاسبه و بهینه سازی را به صورت جامع بررسی می کنیم. برای خرید گیربکس خورشیدی میتوانید با متخصصین ما مشورت نمایید.
| جنبه مقایسه | چرخ دنده خورشیدی (Sun) | چرخ دنده سیاره ای (Planet) | دنده رینگی (Ring) |
|---|---|---|---|
| موقعیت سینماتیکی | معمولاً محرک ورودی؛ کوچک ترین چرخ دنده و بالاترین سرعت دورانی | گرداننده میانی؛ انتقال توان بین خورشیدی و رینگ | عضو ثابت یا خروجی؛ بزرگ ترین قطر و کمترین سرعت |
| تأثیر سرعت دورانی بر تنش ها | تنش های دینامیکی و خستگی بالاتر به دلیل سرعت خطی و شتاب بالا در درگیری دندانه ها | تنش های چرخه ای میانگین به دلیل چرخش حول محور خود و چرخش حامل | سرعت پایین تر، تنش های تماسی و خمشی کمتر |
| محدودیت دمایی و روانکاری | تولید حرارت بالا در ناحیه تماس؛ نیاز شدید به روانکاری تحت فشار و خنک کاری | حرارت متوسط؛ روغن کاری پاششی یا حمام روغن کافی است | حرارت پایین تر؛ تنظیم روانکاری ساده تر |
| دقت ساخت و تلرانس | بیشترین حساسیت به خطاهای پروفیل و گام به دلیل سرعت زیاد | حساسیت متوسط | حساسیت کمتر به دلیل قطر بزرگ و سرعت پایین تر |
| استانداردهای رتبه بندی سرعت | AGMA 2001-D04 / ISO 6336؛ فرمول های سرعت خطی بیشینه با ضریب دینامیکی بالاتر | همان استانداردها با ضرایب تنظیم شده برای تعداد سیاره ها | همان استانداردها؛ ضرایب مشابه با دنده های داخلی |
تعریف سرعت مجاز در چرخ دنده خورشیدی
سرعت مجاز چرخ دنده خورشیدی به حداکثر سرعت زاویه ای یا خطی مجاز در لبه دندانه ها گفته می شود که در آن دنده بتواند بار نامی را برای مدت طولانی و بدون شکست یا سایش بیش از حد تحمل کند. این حد بر پایه مقاومت مکانیکی، پایداری حرارتی و روانکاری تنظیم می شود. اشتباه رایج آن است که سرعت مجاز را برابر با حداکثر دور عملیاتی درج شده در کاتالوگ ها بدانیم، در حالی که این دو مفهوم الزاماً یکسان نیستند.
تفاوت سرعت مجاز با سرعت بحرانی و سرعت مجاز عملیاتی
سرعت مجاز مرز عملکرد ایمن بر اساس معیارهای استحکامی و روانکاری است، در حالی که سرعت بحرانی عمدتاً به پدیده تشدید و ارتعاشات پیچشی-خمشی اشاره دارد. در سرعت بحرانی، فرکانس های طبیعی سیستم با فرکانس تحریک دنده هم راستا می شوند و دامنه ارتعاش به شدت افزایش می یابد، هرچند ممکن است دنده از نظر تنش هنوز در وضعیت بحرانی نباشد. از سوی دیگر، سرعت مجاز عملیاتی عددی است که با لحاظ ضرایب ایمنی، شرایط محیطی، تلرانس های ساخت و طول عمر مورد انتظار کاهش می یابد و همواره کم تر از سرعت مجاز تئوری است. بنابراین در طراحی، باید سرعت بحرانی سیستم را از سرعت کاری دور نگه داشت و همچنین سرعت عملیاتی را زیر حد مجاز تعیین کرد تا پدیده هایی مانند تنش هرتزی بیش از حد و سایش چرخدنده خورشیدی رخ ندهد.
اهمیت تعیین سرعت مجاز در طراحی گیربکس های سیاره ای
در یک گیربکس سیاره ای، چرخ دنده خورشیدی معمولاً با بیشترین دور درگیر است و کوچک ترین تعداد دندانه را دارد؛ بنابراین از نظر تنش تماسی هرتز و تنش خمشی دنده خورشیدی بحرانی ترین جزء به شمار می رود. عدم تعیین دقیق سرعت مجاز می تواند به دو نوع خرابی عمده منجر شود: شکست خستگی سطحی (pitting) در اثر تنش های تماسی تکراری و گسیختگی خمشی ریشه دندانه. همچنین حرارت اصطکاکی تولیدشده در سرعت های بالا، اگر از سرعت مجاز روان کاری فراتر رود، فیلم روغن فرو می ریزد و سایش چسبنده آغاز می شود. در طراحی های مدرن، تعیین این حد بر اساس استانداردهای بین المللی مانند AGMA 2001-D04 و ISO 6336 انجام می شود تا بتوان ضریب ایمنی سرعت چرخدنده را به درستی محاسبه کرد.
عوامل مؤثر بر محدودیت سرعت چرخ دنده خورشیدی
محدودیت سرعت در چرخ دنده خورشیدی یک عدد ثابت مطلق نیست. این حد به تعامل چندین عامل فیزیکی و طراحی وابسته است که از تنش های دینامیکی گرفته تا شرایط روانکاری و جنس دنده را در بر می گیرد. در ادامه، تأثیرگذارترین این عوامل بررسی می شوند.
تنش های دینامیکی و خستگی ناشی از سرعت بالا
با افزایش سرعت چرخش، بار دینامیکی وارد بر دندانه ها به طور غیرخطی رشد می کند. خطاهای گام و پروفیل دندانه که در سرعت های پایین قابل چشم پوشی اند، در دورهای بالا ضربات شدیدی ایجاد می کنند که به خستگی سایشی و خستگی خمشی می انجامد. طبق استاندارد AGMA، ضریب دینامیکی Kv متناسب با سرعت خطی و کیفیت دنده افزایش می یابد و در دورهای بالا این ضریب می تواند به مقادیر 2 یا بیشتر برسد، یعنی عملاً بار دندانه بیش از دو برابر بار استاتیکی می شود. تحلیل های حداکثر دور مجاز خورشیدی بر پایه مقاومت خستگی با استفاده از نمودارهای S-N و روش های اجزای محدود انجام می گیرد تا حد دوام نامحدود یا طول عمر هدف تضمین شود.
دمای عملیاتی و روانکاری در سرعت های بالا
اصطکاک غلتشی-لغزشی بین دندانه ها در سرعت های بالا موجب تولید حرارت شدیدی می شود که اگر از ظرفیت دفع حرارت مجموعه فراتر رود، دمای دنده به بالای 100 درجه سانتی گراد یا بیشتر صعود می کند. در این دماها، فیلم روغن نازک تر شده و ویسکوزیته کاهش می یابد و احتمال تماس فلز با فلز افزایش می یابد. روانکاری چرخدنده سیاره ای در چنین شرایطی باید از نوع تحت فشار (Jet lubrication) باشد تا روغن خنک مستقیماً به منطقه درگیری تزریق شود. سرعت لغزشی چرخدنده خورشیدی که تابعی از اختلاف سرعت بین پروفیل های درگیر است، نقش کلیدی در تولید حرارت دارد؛ هرچه این سرعت بیشتر باشد، گرمای تولیدی بالاتر و محدودیت سرعت مجاز سخت گیرانه تر می شود.
جنس و عملیات حرارتی چرخ دنده خورشیدی
مواد ساخت مستقیماً بر تحمل تنش های تماسی و خمشی در سرعت های بالا اثر می گذارند. فولادهای کربورایز شده یا نیتروژن دار (مانند AISI 8620 یا 4140 با عملیات حرارتی) مقاومت خستگی سطحی و عمقی بالاتری دارند و سرعت مجاز را به طور قابل توجهی افزایش می دهند. مواد ساخت دنده خورشیدی امروزی حتی شامل آلیاژهای ویژه هوافضا یا مواد سرامیکی می شوند. عملیات حرارتی مانند نیتروژن دهی (Nitriding) یا کربورایزینگ پروفیل سختی عمقی مناسبی ایجاد می کند که در برابر تنش تماسی هرتز بالا و تنش خمشی ناشی از بارهای دینامیکی مقاوم است. انتخاب ماده و عملیات حرارتی مناسب بر اساس رتبه بندی سرعت چرخدنده در استاندارد AGMA صورت می گیرد.
تأثیر دقت ساخت و تلرانس ها بر سرعت مجاز
دقت ساخت چرخ دنده درجه بندی های AGMA (مانند Q10 تا Q12 برای دقت بالا) را تعیین می کند. دنده های با کیفیت بالاتر، خطای گام و پروفیل کمتری دارند و در نتیجه بارهای دینامیکی و نویز تولیدی کاهش می یابد. هرچه دقت دنده و نویز پایین تر باشد، می توان سرعت مجاز بیشتری را بدون تجاوز از حد ارتعاش و تنش به کار برد. علاوه بر این، تلرانس های ابعادی فاصله مرکز و لقی دندانه ها در توزیع بار بین سیاره ها مؤثر است؛ اگر بار به طور یکنواخت تقسیم نشود، برخی دندانه های خورشیدی بار بیش از حد تحمل می کنند و عملاً محدودیت سرعت کاهش می یابد. در نتیجه، سرمایه گذاری بر ماشین کاری دقیق و کنترل کیفیت، محدودیت سرعت چرخدنده خورشیدی را مستقیماً افزایش می دهد.
استانداردها و فرمول های محاسبه سرعت مجاز
محاسبه سرعت مجاز چرخ دنده خورشیدی عمدتاً بر مبنای استانداردهای AGMA و ISO انجام می شود. این استانداردها با در نظر گرفتن هندسه دنده، جنس، دقت و شرایط کاری، فرمول ها و ضرایب تجربی را برای تعیین سرعت خطی مجاز ارائه می دهند. در ادامه به مهم ترین آن ها می پردازیم.
استاندارد AGMA 2001-D04 برای رتبه بندی سرعت
استاندارد AGMA 2001-D04 روشی سیستماتیک برای رتبه بندی ظرفیت چرخ دنده ها از نظر تنش خمشی و تماسی ارائه می دهد. در این روش، سرعت مجاز مستقیماً مشخص نمی شود، بلکه با استفاده از ضریب ایمنی برای دوام سطحی و خمشی تعیین می شود. روابط AGMA شامل ضریب دینامیکی Kv است که به سرعت گام (Pitch line velocity) وابسته است. با افزایش سرعت، تنش های مجاز کاهش می یابند و در یک سرعت مشخص، ضریب ایمنی به یک می رسد که آن حد همان سرعت مجاز تلقی می شود. برای چرخ دنده خورشیدی، طراح با تکرار محاسبات تنش و مقایسه با مقاومت مجاز ماده، حداکثر دور مجاز خورشیدی را به دست می آورد.
فرمول های تجربی برای حداکثر سرعت خطی (Vmax)
علاوه بر روش AGMA، فرمول های تجربی ساده تری نیز برای تخمین سریع سرعت خطی مجاز وجود دارد. یکی از آن ها بر اساس قطر گام و مدول است: Vmax = (Cv × m × Z) / (60000 × Kv)، که Cv ثابت وابسته به جنس و روغن کاری است. اغلب برای دنده های سمانته و روغن کاری گردشی، سرعت خطی گام تا حدود 30 متر بر ثانیه قابل قبول است، اما در کاربردهای خاص با روان کاری تحت فشار و مواد سرامیکی، تا 60 متر بر ثانیه نیز گزارش شده است (منبع: NASA Research on Advanced Gear Materials). در هر حال، این فرمول ها نقطه شروعی برای طراحی هستند و باید با تحلیل تنش دقیق تر تأیید شوند.
نقش ضریب ایمنی و شرایط بارگذاری در محاسبه
ضریب ایمنی یکی از مهم ترین اهرم های طراحی است. در استاندارد AGMA، ضریب ایمنی برای تنش تماسی حداقل 1.25 و برای خمشی حداقل 1.5 توصیه می شود. برای کاربردهای با سرعت بالا، به دلیل افزایش بارهای دینامیکی، ضرایب بالاتری در نظر گرفته می شود. شرایط بارگذاری متغیر نیز با استفاده از طیف بار و محاسبه تجمعی خستگی (مانند Miner’s rule) در تعیین سرعت مجاز لحاظ می شود. به این ترتیب، ضریب ایمنی سرعت چرخدنده نه تنها برای حالت پایا، بلکه برای کل عمر عملیاتی تضمین کننده عدم وقوع شکست می شود.
مقایسه سرعت مجاز چرخ دنده خورشیدی با سایر اجزای سیستم سیاره ای
در یک مجموعه خورشیدی، سه عضو اصلی یعنی خورشیدی، سیاره ها و رینگ هرکدام رفتار سینماتیکی متفاوتی دارند و محدودیت های سرعت مجازشان یکسان نیست. درک این تفاوت ها برای توزیع مناسب ضرایب ایمنی و انتخاب مواد ضروری است.
تفاوت سرعت مجاز خورشیدی، رینگی و پینیون ها
چرخ دنده خورشیدی معمولاً کوچک ترین عضو است و با بالاترین دور می چرخد، بنابراین سرعت خطی گام آن نسبت به دنده رینگی که اغلب ثابت یا کندتر است، بسیار بیشتر است. این امر باعث می شود سرعت مجاز خورشیدی کمترین حاشیه ایمنی را داشته باشد. از سوی دیگر، پینیون های سیاره ای اگرچه دور بالایی نسبت به محور خود دارند، اما به دلیل اندازه بزرگتر و توزیع بار بین چند سیاره، تنش های تماسی کمتری تجربه می کنند. در نتیجه، در طراحی های متداول، دنده خورشیدی اولین عنصری است که به حد مجاز سرعت می رسد و معیار اصلی تعیین حداکثر دور ورودی سیستم محسوب می شود.
تأثیر نسبت دنده و تعداد سیاره ها بر سرعت خورشیدی
نسبت دور سیاره ای مستقیماً سرعت چرخ دنده خورشیدی را تعیین می کند. در یک سیستم با نسبت دنده بالا، سرعت خورشیدی نسبت به حامل چندین برابر است و این موضوع محدودیت سرعت را تشدید می کند. از سوی دیگر، افزایش تعداد سیاره ها (3 تا 6 عدد) باعث توزیع بار بین تعداد بیشتری مسیر دندانه می شود و تنش های وارد بر هر درگیری را کاهش می دهد که می تواند سرعت مجاز خورشیدی را افزایش دهد. با این حال، توزیع یکنواخت بار بین سیاره ها نیازمند دقت ساخت بسیار بالا و استفاده از اجزای شناور است؛ در غیر این صورت، ناهم محوری بارگذاری نامتقارن به وجود می آورد و محدودیت سرعت چرخدنده خورشیدی را کاهش می دهد.
روش های افزایش سرعت مجاز چرخ دنده خورشیدی
در کاربردهای پرسرعت مانند توربین های گازی، ژنراتورهای پرسرعت و گیربکس های هلیکوپتر، نیاز به افزایش سرعت مجاز خورشیدی بدون افزایش حجم و وزن اجتناب ناپذیر است. این هدف با چند رویکرد امکان پذیر است.
انتخاب مواد پیشرفته (آلیاژهای نیتروژنه، سرامیک)
استفاده از فولادهای آلیاژی عملیات حرارتی شده با نیتروژن دهی پلاسمایی یا کربورایزینگ عمیق، مقاومت سایشی و خستگی را به طور چشمگیری بهبود می بخشد. برای دماهای کاری بسیار بالا، دنده های سرامیکی (مانند سیلیکون نیترید یا آلومینا) سبک تر هستند و بدون روان کاری نیز می توانند در سرعت های بالا کار کنند. طبق تحقیقات منتشر شده توسط NASA، دنده های هیبریدی فولاد-سرامیک تا 50 درصد سرعت بالاتر از دنده های تمام فولادی را تحمل می کنند. این مواد همچنین ضریب اصطکاک کمتر و هدایت حرارتی بهتری دارند که به کنترل حرارت کمک می کند.
بهینه سازی هندسه دنده (profile modification)
اصلاح میکروژئومتری دندانه، مانند تاج گذاری (crowning) و شیب دار کردن طولی (lead correction)، توزیع بار را در طول دندانه یکنواخت تر می کند و ضربه های ورود و خروج را کاهش می دهد. این اصلاحات که در استاندارد AGMA 2001-D04 به عنوان اصلاحات پروفیل شناخته می شوند، دامنه بار دینامیکی را کاهش داده و اجازه می دهند که دنده در سرعت های بالاتر بدون تنش تماسی هرتز بیش از حد کار کند. با استفاده از نرم افزارهای تحلیل تماس (مانند KISSsoft)، می توان پروفیل بهینه را برای یک محدوده سرعت مشخص طراحی کرد.
استفاده از روانکاری تحت فشار با خنک کاری مناسب
در دورهای بالاتر از حد معمول، روان کاری پاششی دیگر کافی نیست و باید از روانکاری تحت فشار با نازل های دقیقاً هدف گیری شده به ناحیه درگیری استفاده شود. روغن با ویسکوزیته مناسب و افزودنی های ضد سایش (EP) و یک سیستم خنک کاری خارجی (oil-to-air cooler) قادر است دمای دنده را پایین تر از حد بحرانی نگه دارد. این روش مستقیماً حرارت تولیدی دنده خورشیدی را کاهش می دهد و فیلم روغن را حتی در سرعت های بالای 40 متر بر ثانیه پایدار می کند و به این ترتیب سرعت مجاز افزایش می یابد.
خطاهای رایج در تعیین سرعت مجاز و عواقب آن
عدم رعایت اصول تعیین سرعت مجاز یا بی توجهی به عوامل مؤثر می تواند به خرابی های پرهزینه و توقف تولید بینجامد. در ادامه، مهم ترین خطاها و پیامدهایشان بررسی می شوند.
شکست خستگی سطحی (pitting) در سرعت فراتر از حد
اگر چرخ دنده خورشیدی مدام در سرعتی بالاتر از حد مجاز کار کند، تنش تماسی هرتز از حد دوام ماده فراتر رفته و خستگی سطحی آغاز می شود. این پدیده با ایجاد حفره های ریز (pitting) روی سطح دندانه ها شروع می شود و به تدریج گسترش می یابد. طبق داده های انجمن چرخ دنده آمریکا (AGMA)، حتی 10 درصد فراتر رفتن از سرعت مجاز می تواند عمر خستگی را تا بیش از نصف کاهش دهد. وقتی حفره ها به هم متصل شوند، پوسته شدگی (spalling) رخ می دهد و دنده غیرقابل استفاده می شود.
گرم شدن بیش از حد و تخریب فیلم روغن
خطای رایج دیگر آن است که فقط جنبه های مکانیکی سرعت در نظر گرفته شود و از دمای عملیاتی غفلت شود. در سرعت های بالا، گرمای اصطکاکی آن قدر زیاد می شود که فیلم روغن خاصیت محافظتی خود را از دست می دهد (فروپاشی فیلم). نتیجه تماس مستقیم فلز با فلز، افزایش ضریب اصطکاک، تولید گرمای بیشتر و در نهایت سایش چسبنده است که به سرعت دندانه ها را نابود می کند. این پدیده در روان کاری ناکافی یا انتخاب روغن با ویسکوزیته نامناسب در حداکثر دور مجاز خورشیدی بسیار شایع است.
صدای شدید و لرزش ناشی از سرعت غیرمجاز
کارکرد در سرعتی بالاتر از حد مجاز، ارتعاشات دینامیکی را افزایش می دهد و منجر به صدای شدید و لرزش های فرکانس بالا می شود. این نویز نه تنها آزاردهنده است، بلکه نشان دهنده بارهای ضربه ای تکرارشونده است که می تواند منجر به شکست خستگی دندانه یا خرابی یاتاقان ها شود. در طراحی های دقیق، تحلیل مودال و اندازه گیری های دقت دنده و نویز بخش جدایی ناپذیر از روند تعیین سرعت مجاز است.
سوالات متداول (FAQ)
حداکثر دور مجاز چرخ دنده خورشیدی در گیربکس های صنعتی چقدر است؟
این مقدار به عوامل متعددی از جمله قطر، جنس، روانکاری و کیفیت ساخت بستگی دارد. در کاربردهای معمول صنعتی، سرعت خطی گام (Pitch line velocity) اغلب در محدوده 15 تا 30 متر بر ثانیه قابل قبول است. برای یک دنده با قطر گام 50 میلی متر، این معادل دور تقریبی 5,700 تا 11,400 دور در دقیقه است. در کاربردهای خاص با مواد پیشرفته و روان کاری عالی، سرعت های بالای 40 متر بر ثانیه نیز دست یافتنی است. همیشه باید با تحلیل بر اساس استاندارد AGMA یا ISO حد دقیق مشخص شود.
آیا سرعت مجاز خورشیدی با افزایش گشتاور کاهش می یابد؟
بله. گشتاور بالاتر به طور مستقیم بار مماسی و در نتیجه تنش خمشی و تنش تماسی هرتز را افزایش می دهد. از آنجا که سرعت مجاز بر اساس ظرفیت خستگی ماده تعیین می شود، وقتی گشتاور افزایش یابد، حاشیه ظرفیت برای تحمل بارهای دینامیکی در سرعت بالا کمتر می شود. بنابراین در یک گشتاور مشخص، سرعت مجاز کاهش می یابد. این رابطه در منحنی های حد دوام (Power-speed diagram) دیده می شود که یک ناحیه ترکیبی از سرعت و گشتاور مجاز را نشان می دهد.
چگونه سرعت مجاز در طراحی بر اساس استاندارد ISO محاسبه می شود؟
استاندارد ISO 6336 (قسمت های 1 تا 3) روشی مشابه AGMA برای محاسبه ظرفیت بار و سرعت ارائه می دهد. ابتدا تنش های تماسی و خمشی با استفاده از ضرایبی که به سرعت خطی، دقت و بارگذاری وابسته اند محاسبه می شوند. سپس این تنش ها با مقاومت مجاز ماده (با در نظر گرفتن ضریب ایمنی) مقایسه می شوند. با افزایش فرضی سرعت، تنش های دینامیکی افزایش می یابد تا جایی که ضریب ایمنی به حداقل مجاز می رسد؛ همان سرعت، حد مجاز است. نرم افزارهای تخصصی این فرآیند تکراری را خودکار انجام می دهند.
