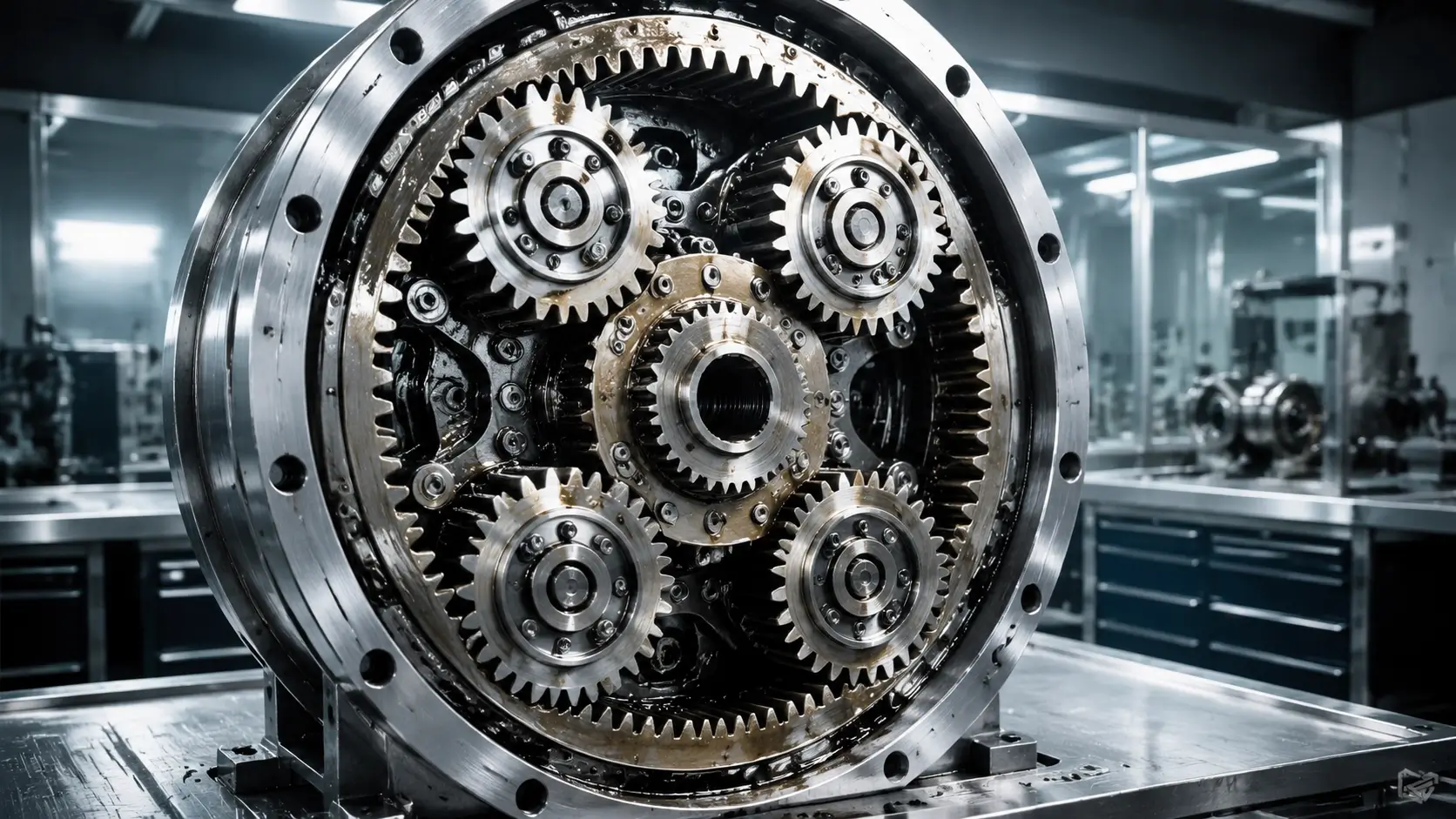

راهنمای جامع ظرفیت بار چرخ دنده خورشیدی – محاسبه، عوامل و استانداردها

در دنیای انتقال قدرت، انتخاب یک سیستم چرخ دنده ای که توانایی تحمل بارهای وارده را بدون شکست یا سایش زودهنگام داشته باشد، حیاتی است. در این میان، چرخ دنده خورشیدی یا سیستم سیاره ای به دلیل آرایش منحصربه فرد خود، ظرفیت بار فوق العاده ای نسبت به ابعاد و وزنش ارائه می دهد. اما ظرفیت بار دقیقاً به چه معناست، چه عواملی بر آن تأثیر می گذارند و چگونه می توان آن را محاسبه کرد؟ این مقاله پاسخی عملی و عمیق به این پرسش هاست. چه مهندس طراح باشید، چه تکنسین نگهداری، درک ظرفیت بار چرخ دنده خورشیدی برای انتخاب، بهینه سازی و عیب یابی گیربکس های صنعتی ضروری است. در ادامه، از مفاهیم بنیادی تا محاسبات پیشرفته را بررسی می کنیم. برای خرید گیربکس خورشیدی میتوانید با متخصصین ما مشورت نمایید.

معیار مقایسه	چرخ دنده خورشیدی (سیاره ای)	چرخ دنده ساده	چرخ دنده مارپیچ	چرخ دنده حلزونی
چگالی گشتاور (گشتاور/حجم)	بسیار بالا	پایین	متوسط	متوسط
توزیع بار	میان چند دندانه سیاره (معمولاً ۳ تا ۵ عدد)	یک جفت دنده	یک جفت دنده	یک جفت دنده
محدودیت بار غالب	تنش خمشی و تنش سطحی (پیتینگ)	تنش خمشی	تنش سطحی	سایش چسبنده و حرارت
ضریب اطمینان خستگی توصیه شده	≥ ۱.۲ (طبق استاندارد ISO 6336)	۱.۲ – ۱.۵	۱.۳ – ۱.۶	۱.۵ – ۲.۰
حداکثر نسبت انتقال در یک مرحله	تا ۱۰:۱ (کاهش)	تا ۶:۱	تا ۱۰:۱	تا ۱۰۰:۱ (اما با راندمان پایین)
تأثیر سرعت بر ظرفیت بار	حساس به ضریب دینامیکی Kv	حساس	حساس	کمتر حساس (لغزش ذاتی)

ظرفیت بار چرخ دنده خورشیدی چیست و چرا حیاتی است؟

پیش از هر تحلیلی، باید بدانیم منظور از ظرفیت بار در یک مجموعه سیاره ای چیست و چرا این پارامتر قلب طراحی گیربکس به شمار می رود. بدون درک صحیح، ممکن است دنده ای انتخاب شود که در عمل دچار خرابی زودرس شده یا برعکس، با ابعاد بیش از حد بزرگ، هزینه های اضافی تحمیل کند.

تعریف ظرفیت بار در چرخدنده های خورشیدی

ظرفیت بار یک چرخ دنده خورشیدی، بیشینه گشتاور قابل انتقال توسط آن مجموعه بدون بروز خرابی های خستگی یا سایش در طول عمر طراحی شده است. این ظرفیت معمولاً بر حسب گشتاور روی شفت خورشید، حامل یا رینگ بیان می شود و به دو مکانیزم اصلی خرابی وابسته است: شکست خمشی دندانه (Bending Failure) و پیتینگ سطحی (Surface Pitting) ناشی از تنش تماسی هرتزی. در سیستم سیاره ای، به دلیل دخالت چندین جفت درگیر شونده به طور هم زمان، ظرفیت بار کل از مجموع ظرفیت های منفرد فراتر می رود، اما شرط توزیع یکنواخت بار میان سیاره ها نقش تعیین کننده ای دارد. در واقع، اگر بار به درستی میان ۳ یا ۴ سیاره تقسیم نشود، یک دنده ممکن است تا چندین برابر بار نامی را متحمل شود و به سرعت تخریب گردد. بنابراین، ظرفیت بار نه تنها به مقاومت ماده، بلکه به دقت ساخت و مونتاژ نیز گره خورده است.

از دیدگاه طراحی، ظرفیت بار مجاز معمولاً با اعمال ضریب اطمینان بر حد خستگی ماده محاسبه می شود. طبق استاندارد بین المللی ISO 6336 که مرجع اصلی محاسبات ظرفیت بار چرخ دنده هاست، برای چرخ دنده های خورشیدی در کاربردهای صنعتی، ضریب اطمینان حداقل ۱.۲ در برابر شکست خمشی و ۱.۱ در برابر پیتینگ توصیه می شود. این مقادیر، حاشیه امنیتی را در برابر عدم قطعیت های بار، مواد و تلرانس ها فراهم می کنند. همچنین، منابع معتبری مانند ANSI/AGMA 2001-D04 (استاندارد انجمن سازندگان چرخ دنده آمریکا) رهنمودهای مشابهی برای انتخاب ماده و تعیین عمر خستگی ارائه می دهند. بنابراین، هرگاه از ظرفیت بار یک چرخ دنده خورشیدی صحبت می کنیم، در حقیقت به یک مقدار مهندسی محاسبه شده بر مبنای استانداردهای معتبر اشاره داریم که عملکرد ایمن را در شرایط واقعی تضمین می کند.

اهمیت ظرفیت بار در طراحی گیربکس های سیاره ای

در گیربکس های سیاره ای، برآورد دقیق ظرفیت بار مستقیماً بر سایز، وزن، هزینه و قابلیت اطمینان محصول نهایی اثر می گذارد. اگر ظرفیت بار دست کم گرفته شود، طراح ناچار به انتخاب مدول بزرگ تر یا افزایش تعداد دندانه ها می شود که حجم و وزن گیربکس را افزایش می دهد. برعکس، تخمین بیشینه خوش بینانه منجر به خرابی های زودهنگام، توقف خط تولید و هزینه های تعمیراتی سنگین خواهد شد. به همین دلیل، محاسبه ظرفیت بار، گلوگاه اصلی بهینه سازی در گیربکس های سنگین مانند توربین بادی، جرثقیل ها و ماشین آلات حفاری است.

اهمیت دیگر، به تأثیر آن بر عمر مفید برمی گردد. ظرفیت بار ارتباط تنگاتنگی با عمر خستگی دارد و طبق منحنی S-N ماده، کاهش تنها ۱۰ درصدی تنش وارده می تواند عمر را چندین برابر افزایش دهد. بنابراین، دانستن ظرفیت بار واقعی این امکان را به مهندس می دهد که با تنظیم پارامترهایی مانند تعداد سیاره ها، پروفیل دندانه یا کیفیت روغن کاری، عمر مورد نظر را با کمترین هزینه تأمین کند. در نهایت، درک صحیح ظرفیت بار، بنیان یک طراحی رقابتی و قابل اعتماد است.

عوامل کلیدی مؤثر بر ظرفیت بار چرخ دنده خورشیدی

ظرفیت بار یک کمیت ثابت نیست، بلکه حاصل تأثیر متقابل چندین عامل طراحی، ماده و شرایط کاری است. آگاهی از این عوامل به مهندس اجازه می دهد تا نقاط ضعف را شناسایی و ظرفیت بار را بهینه کند.

مواد و عملیات حرارتی چرخدنده

جنس چرخ دنده و فرآیندهای سخت کاری، مهم ترین عامل تعیین کننده مقاومت خمشی و مقاومت سطحی هستند. فولادهای آلیاژی مانند AISI 8620، 4140 یا فولادهای کربوریزه شونده (مانند 16MnCr5) با عملیات سمانتاسیون و سخت کاری سطحی، رایج ترین انتخاب ها برای چرخ دنده های خورشیدی با ظرفیت بالا هستند. این فرآیندها یک لایه سطحی سخت (حدود HRC 58-62) و مغزی چقرمه ایجاد می کنند که هم در برابر سایش مقاوم است و هم شوک های ناگهانی را جذب می کند. طبق داده های منتشرشده توسط ASM International، انتخاب ماده و عملیات حرارتی مناسب می تواند حد خستگی خمشی را تا ۳۰٪ نسبت به فولادهای ساده افزایش دهد.

از سوی دیگر، عیوب حرارتی مانند کربن زدایی سطحی یا تنش های پسماند کششی، ظرفیت بار را به شدت کاهش می دهند. به عنوان مثال، ترک های ریز ناشی از سنگ زنی نامناسب پس از سخت کاری، نقطه آغاز شکست خمشی خواهند بود. همچنین، فولادهای نیتریده شده برای کاربردهایی با بار متوسط و نیاز به دقت ابعادی بالا به کار می روند اما عمق لایه سخت کمتری دارند و ظرفیت بار سطحی پایین تری نسبت به چرخ دنده های کربوریزه ارائه می دهند. در طراحی های پیشرفته، استفاده از مواد پودری و فولادهای مخصوص دنده (مانند Cronidur 30) برای محیط های خورنده و دماهای شدید، ظرفیت بار و عمر را به طور چشمگیری بهبود بخشیده است.

هندسه دندانه (مدول، تعداد دندانه، زاویه فشار)

پارامترهای هندسی مانند مدول (m)، تعداد دندانه و زاویه فشار، مستقیماً بر اندازه و شکل دندانه و در نتیجه بر تنش های ایجاد شده اثر می گذارند. مدول بزرگ تر به معنای دندانه های ضخیم تر و قوی تر در برابر خمش است، اما وزن و لختی مجموعه را افزایش می دهد. از طرفی، افزایش تعداد دندانه های خورشید یا سیاره ها (برای یک مدول ثابت) باعث کوچک تر شدن دندانه ها و کاهش ظرفیت خمشی می شود. بنابراین، انتخاب مدول و تعداد دندانه ها یک مصالحه میان ظرفیت بار و فضای اشغالی است.

زاویه فشار نیز نقش مهمی بازی می کند. زاویه فشار استاندارد ۲۰ درجه، تعادل خوبی بین مقاومت خمشی و سطحی فراهم می کند. زاویه های بزرگ تر (مثلاً ۲۵ درجه) برای دندانه های حجیم تر و کاهش تنش خمشی مفید هستند اما تمایل به افزایش نیروی شعاعی و تنش سطحی دارند. در چرخ دنده های خورشیدی هلیکال، زاویه مارپیچ نیز وارد معادله می شود و با توزیع تدریجی بار در طول دندانه، ظرفیت بار سطحی را بهبود می بخشد. طبق استاندارد ISO 6336، برای محاسبه دقیق تنش، باید ضرایب هندسی مانند ضریب شکل دندانه (YFa) و ضریب تنش تماسی (ZH) بر اساس این پارامترها از جداول استاندارد استخراج شوند.

شرایط بارگذاری و ضریب دینامیکی

بار واقعی وارد بر دندانه ها معمولاً بزرگ تر از بار اسمی است و شامل اثرات دینامیکی، خطاهای ساخت و ارتعاشات می شود. از این رو، در محاسبات ظرفیت بار، ضریب دینامیکی (Kv) برای تصحیح بار اسمی به کار می رود. این ضریب تابعی از سرعت دورانی، دقت ساخت (کلاس کیفیت AGMA یا ISO) و سختی لقی ها است. هرچه سرعت خطی دندانه ها بیشتر باشد، احتمال پدیده هایی مانند ضربه در ورود دندانه به درگیری افزایش می یابد و Kv بزرگتر از یک خواهد شد، اما در سرعت های بالا به دلیل تشکیل فیلم روغن هیدرودینامیکی ممکن است اندکی کاهش یابد.

نوسانات گشتاور ورودی (مثلاً از موتور احتراقی) و بارهای ضربه ای نیز با استفاده از ضریب کاربرد (KA) لحاظ می شوند. برای مثال، در یک جرثقیل که بار ناگهانی بلند می شود، KA می تواند تا ۲.۵ هم برسد. همچنین، توزیع غیریکنواخت بار میان سیاره ها با ضریب توزیع بار (K_γ) تصحیح می شود که خود به تعداد سیاره ها و دقت ساخت حامل وابسته است. استاندارد ISO 6336 روش های تفصیلی برای محاسبه این ضرایب ارائه داده و نرم افزارهای تخصصی مانند KISSsoft (محصول KISSsoft AG) آن ها را پیاده سازی کرده اند.

روش های محاسبه ظرفیت بار (استانداردهای معتبر)

محاسبه ظرفیت بار یک فعالیت مهندسی دقیق و مبتنی بر استانداردهای بین المللی است. دو استاندارد اصلی، ISO 6336 و AGMA 2101 (یا 2001) هستند که چارچوب یکپارچه ای برای تحلیل تنش های خمشی و سطحی فراهم می کنند.

محاسبه بر اساس استاندارد ISO 6336

استاندارد ISO 6336 بخش های مختلفی را شامل می شود که به ترتیب به محاسبه ظرفیت بار در برابر شکست خمشی و پیتینگ (خوردگی سطحی) می پردازد. روش کلی بر اساس مقایسه تنش ایجاد شده (σ) با تنش مجاز (σFP یا σHP) پس از اعمال ضرایب تصحیح است. برای تنش خمشی، رابطه پایه به صورت $σF = \frac{Ft}{b \cdot mn} \cdot YF \cdot YS \cdot Yβ \cdot KA \cdot Kv \cdot K{Fβ} \cdot K{Fα}$ بیان می شود که در آن Ft نیروی مماسی، b عرض دندانه، mn مدول نرمال و Yها ضرایب هندسی و تنش هستند. در سیستم سیاره ای، این محاسبه باید برای هر جفت درگیر (خورشید-سیاره و سیاره-رینگ) انجام شود.

یکی از جنبه های کلیدی در کاربرد ISO 6336 برای چرخ دنده های خورشیدی، در نظر گرفتن اثر توزیع بار میان سیاره هاست. استاندارد ضریب Kγ را برای تعدد سیاره ها معرفی می کند که اگر تعداد سیاره ها np باشد و بار به طور ایده آل تقسیم شود، ظرفیت بار کل تقریباً np برابر یک جفت دنده خواهد بود، اما به دلیل خطاهای موقعیت یابی، معمولاً مقدار مؤثر بین ۰.۷ تا ۰.۹ np در نظر گرفته می شود. همچنین برای عمر محدود (محاسبه خستگی تجمعی)، باید منحنی S-N ماده و طیف بار مأموریتی به کار گرفته شود. نرم افزارهای تجاری مانند KISSsoft و Romax این تحلیل ها را به صورت خودکار و با پایگاه داده مواد انجام می دهند.

محاسبه تنش خمشی و تنش سطحی

تنش خمشی ریشه دندانه را تهدید می کند و عامل اصلی شکست های ناگهانی است. محاسبه آن بر اساس تئوری تیر یک سرگیردار با اعمال ضریب تمرکز تنش انجام می شود. پارامترهایی مانند شعاع پروفیل ریشه دندانه (که با ابزار هاب تعیین می شود) و زبری سطح اهمیت زیادی دارند – هرچه شعاع ریشه بزرگ تر باشد، ضریب تمرکز تنش کمتر و ظرفیت خمشی بیشتر می شود. عملیات هایی مانند شات بلاست می توانند تنش های پسماند فشاری در ریشه ایجاد کرده و حد خستگی را تا ۲۰٪ بالا ببرند.

تنش سطحی (تماسی هرتزی) عامل پیتینگ و سایش حفره ای است. طبق ISO 6336، تنش تماسی نامی $σH = ZH \cdot ZE \cdot Zε \cdot Zβ \cdot \sqrt{\frac{Ft}{b \cdot d1} \cdot \frac{u+1}{u}}$ محاسبه می شود (u نسبت دنده). در اینجا ضریب ZE به خواص الاستیک مواد بستگی دارد. هدف این است که تنش محاسبه شده کمتر از تنش مجاز سطحی (که وابسته به سختی سطح و کیفیت روغن است) باشد. برای چرخ دنده های سیاره ای، تماس سیاره-رینگ به دلیل هندسه داخلی رینگ، تنش تماسی کمی متفاوت دارد که باید جداگانه بررسی شود. رعایت هم زمان هر دو معیار، تضمین کننده یک طراحی موفق است.

ضرایب تصحیح و ضریب اطمینان

هیچ محاسبه ای به تنهایی کامل نیست مگر اینکه عدم قطعیت ها از طریق ضرایب تصحیح پوشش داده شوند. علاوه بر KA و Kv که پیش تر اشاره شد، ضریب توزیع بار روی عرض دندانه (K{Hβ}) اثر ناهمراستایی محورها و انحراف شفت را جبران می کند. در یک گیربکس سیاره ای، انحراف حلقه رینگ یا تغییر شکل حامل می تواند تماس را به یک گوشه دندانه محدود کند و تنش موضعی را چند برابر کند. به همین دلیل طراحان برای کنترل K{Hβ} اغلب اصلاح فلنک (Flank Modification) انجام می دهند.

ضریب اطمینان کل SF و SH به صورت نسبت تنش مجاز به تنش واقعی تعریف می شوند. طبق ISO 6336-5، برای کاربردهای صنعتی عمومی، حداقل SF=۱.۶ و SH=۱.۰ برای عمر نامحدود توصیه می شود. اما در عمل، با تحلیل های دقیق تر طیف بار و داده های تجربی، می توان این اعداد را بهینه تر انتخاب کرد. نکته مهم آن است که ضریب اطمینان بالا بدون افزایش کیفیت ساخت یا ماده، صرفاً وزن را افزایش می دهد؛ بنابراین، محاسبه هدفمند و مبتنی بر داده، ارزش طراحی را مشخص می کند.

مقایسه ظرفیت بار چرخ دنده خورشیدی با سایر انواع چرخدنده

سیستم های انتقال قدرت گوناگونی وجود دارد، اما چرخ دنده خورشیدی به دلیل تقسیم بار متمایز است. مقایسه آن با چرخ دنده های ساده و مارپیچ، مزایا و محدودیت ها را روشن تر می کند.

تفاوت با چرخدنده ساده و مارپیچ

در یک چرخ دنده ساده یا مارپیچ یک طبقه، تمام بار از طریق یک جفت دندانه (یا در مارپیچ، چند دندانه با همپوشانی) منتقل می شود. این یعنی اندازه دندانه و عرض چرخ دنده باید به گونه ای انتخاب شود که تنش های خمشی و سطحی در حد مجاز باقی بمانند. نتیجه آن است که برای یک گشتاور معین، ابعاد شعاعی و عرضی چرخ دنده ساده به مراتب بزرگ تر از یک خورشیدی با ۳ سیاره خواهد بود. به بیان عددی، با فرض توزیع کامل بار، یک مجموعه سیاره ای با ۳ سیاره می تواند گشتاوری حدود ۳ برابر یک جفت چرخ دنده ساده با همان عرض و مدول را تحمل کند، زیرا بار میان ۳ مسیر موازی تقسیم می شود.

از منظر تنش سطحی، چرخ دنده های مارپیچ به دلیل همپوشانی طولی و تدریجی بودن درگیری، تنش تماسی کمتری نسبت به چرخ دنده ساده دارند. اما همچنان با یک خورشیدی هلیکال قابل رقابت نیستند، زیرا در خورشیدی هلیکال، علاوه بر مزیت توزیع بار میان سیاره ها، دندانه های مایل نیز باعث درگیری نرم تر می شوند. با این حال، چرخ دنده خورشیدی هزینه ساخت و حساسیت مونتاژی بیشتری دارد؛ بنابراین اگر ظرفیت بار بالا در فضای محدود اولویت نباشد، چرخ دنده ساده به صرفه تر است. همچنین در سرعت های بسیار بالا، چرخ دنده مارپیچ ساده ممکن است به دلیل تعادل بهتر، ارجح باشد.

مزایای ظرفیت بار بالاتر در سیستم های سیاره ای

ظرفیت بار بالاتر در سیستم های سیاره ای تنها به افزایش گشتاور محدود نمی شود؛ این ویژگی تأثیرات آبشاری دیگری دارد. اولاً، چگالی توان افزایش می یابد و می توان گیربکسی سبک تر و کوچک تر برای توان یکسان ساخت که در صنایع هوافضا و خودروسازی های الکتریکی حیاتی است. ثانیاً، به دلیل تقسیم بار، ایمنی ذاتی افزایش می یابد: اگر یک سیاره دچار مشکل شود، بار اضافی ممکن است تا جایگزینی و تعمیر، موقتاً توسط سایر سیاره ها تحمل شود (هرچند توصیه نمی شود).

از دیدگاه طراحی سازه، هم محوری ورودی و خروجی و تقارن نیروهای شعاعی، بار روی یاتاقان ها را کاهش می دهد و در نتیجه می توان از بلبرینگ های کوچک تر استفاده کرد. این امر مجدداً به افزایش چگالی گشتاور کمک می کند. همچنین، با ترکیب چند مرحله سیاره ای، نسبت های کاهش بسیار بالا (تا چند صد برابر) با حفظ ظرفیت بار و راندمان قابل تحقق است. همه این دلایل، برتری سیستم سیاره ای را در کاربردهای سنگین و حساس توجیه می کند.

مراحل عملی محاسبه و انتخاب چرخ دنده خورشیدی بر اساس ظرفیت بار

طراحی بر اساس ظرفیت بار، یک فرآیند تکراری است که با تعریف نیازها آغاز می شود و با اعتبارسنجی نهایی پایان می یابد. مراحل زیر یک رویکرد سیستماتیک را ارائه می دهند.

تعیین پارامترهای ورودی (گشتاور، سرعت، عمر مورد نیاز)

گام اول جمع آوری داده های واقعی از کاربرد است: گشتاور نامی و حداکثر روی شفت خروجی (یا ورودی) به همراه الگوی بار (ثابت، متغیر، ضربه ای). همچنین سرعت دورانی دقیق در هر شفت باید معلوم باشد تا نسبت انتقال نهایی مشخص شود. پارامتر حیاتی دیگر عمر طراحی (L{10} یا L{50}) بر حسب ساعت کارکرد است که بر اساس آن تنش های خستگی محاسبه می شوند. برای مثال، یک گیربکس توربین بادی نیاز به عمر ۲۰ ساله با بارهای متغیر دارد، در حالی که یک بالابر ساختمانی ممکن است عمر ۱۰ ساله با سیکل کاری محدود را هدف بگیرد. این ارقام باید از تحلیل مأموریت استخراج شوند.

همچنین شرایط محیطی مانند دما، آلودگی و لرزش بر انتخاب روانکار و آب بندی ها تأثیر می گذارند و می توانند به طور غیرمستقیم ظرفیت بار را با کاهش کیفیت فیلم روغن محدود کنند. در این مرحله، تعریف یک طیف بار (Load Spectrum) که درصد زمان کاری در هر سطح بار را نشان دهد، برای محاسبات عمر تجمعی ضروری است. ابزارهایی مانند Miner’s Rule برای تخمین خستگی تجمعی استفاده می شوند.

انتخاب اولیه مدول و تعداد دندانه

با داشتن گشتاور و نسبت انتقال، می توان یک انتخاب اولیه برای مدول و تعداد دندانه ها انجام داد. نسبت انتقال سیاره ای با رابطه $ i = 1 + \frac{ZR}{ZS} $ (رینگ ثابت، خروجی حامل) تعیین می شود. برای شروع، تعداد دندانه های خورشید ZS معمولاً بین ۱۴ تا ۲۴ انتخاب می شود تا از تداخل (Undercut) جلوگیری شود و سپس ZR محاسبه می شود. تعداد دندانه سیاره ها از شرط هم محوری و مونتاژ (معمولاً مجموع ZS + ZR باید بر تعداد سیاره ها بخش پذیر باشد) به دست می آید.

مدول اولیه را می توان از فرمول تقریبی مقاومت خمشی تخمین زد: $ m \ge \sqrt[3]{\frac{2 \cdot T \cdot KA}{\lambda \cdot z \cdot \sigma{FP}}} $ که در آن T گشتاور روی دنده، λ نسبت عرض به مدول و σ_{FP} تنش مجاز خمشی است. با این انتخاب اولیه، تحلیل تنش دقیق آغاز می شود. تجربه نشان می دهد که برای کاربردهای سنگین، مدول های ۲.۵ میلی متر به بالا رایج است. نرم افزارهای طراحی مانند KISSsoft می توانند این مرحله را با بهینه سازی خودکار پشتیبانی کنند.

تحلیل خستگی و اعتبارسنجی با نرم افزار

پس از تعیین هندسه اولیه، محاسبات دقیق تنش خمشی و سطحی برای تمام جفت ها و با در نظر گرفتن ضرایب تصحیح انجام می شود. در اینجا تحلیل خستگی وارد می شود: تنش های متغیر طی یک سیکل کاری با منحنی S-N ماده مقایسه می شوند تا عمر پیش بینی شود. اگر عمر کمتر از مقدار هدف باشد، باید پارامترهایی مانند مدول، عرض دندانه یا تعداد سیاره ها افزایش یابد. همچنین تحلیل حرارتی برای اطمینان از تعادل حرارتی و عدم کاهیدگی روغن ضروری است.

اعتبارسنجی نهایی اغلب با نرم افزارهای المان محدود (FEM) یا نرم افزارهای تخصصی دنده مانند Romax یا Masta صورت می گیرد. این ابزارها می توانند اثر انحراف محوری، تغییر شکل چرخ دنده و حتی خطای ساخت را مدل کنند. طبق مستندات KISSsoft AG، شبیه سازی تماس تحت بار می تواند الگوی تماس دندانه را پیش بینی کرده و به بهینه سازی اصلاح فلنک کمک کند. اعتبارسنجی همچنین شامل آزمون های فیزیکی نمونه اولیه یا آزمون های میز شتاب یافته (Accelerated Lifetime Test) است که در صنایع حساس مانند هوافضا الزامی اند.

نکات تخصصی برای افزایش ظرفیت بار چرخ دنده خورشیدی

گاهی با یک طراحی هوشمندانه می توان ظرفیت بار را بدون افزایش چشمگیر ابعاد بالا برد. راهکارهای زیر برگرفته از تجربیات صنعتی هستند.

بهینه سازی پروفیل دندانه (اصلاح فلنک)

اصلاح سطح دندانه (Flank Modification) شامل ایجاد انحراف های عمدی از پروفیل اینولوت ایده آل در نوک یا ریشه دندانه است. این کار باعث می شود که بار در ورود و خروج دندانه به درگیری به آرامی منتقل شود و ضربه های دینامیکی کاهش یابد. نتیجه، کاهش ضریب K_v و بهبود توزیع بار در طول دندانه است که مستقیماً ظرفیت بار مجاز را بالا می برد. اصلاحات متداول شامل Tip Relief (برداشتن مقدار کمی از نوک دندانه) و Crowning (تحدب جزئی در طول پهلوی دندانه) است. طبق توصیه های AGMA 6123 برای چرخ دنده های سیاره ای، اصلاح فلنک باعث بهبود توزیع بار میان سیاره ها شده و حساسیت به ناهمراستایی را کاهش می دهد.

اما اصلاح فلنک یک هنر دقیق است: مقدار برداشت باید متناسب با بار کاری محاسبه شود؛ برداشت بیش از حد، سطح تماس را کاهش داده و تنش سطحی را افزایش می دهد. معمولاً این مقدار با تحلیل تماس الاستوهیدرودینامیکی (EHL) تعیین می شود. امروزه با ماشین های CNC چندمحوره می توان پروفیل های بسیار پیچیده را با دقت میکرون ایجاد کرد. اجرای صحیح آن، جهشی بزرگ در ظرفیت بار بدون تغییر ماده یا مدول ایجاد می کند.

استفاده از روغن کاری با کیفیت بالا

روانکار نقشی حیاتی در جلوگیری از تماس فلز-فلز و کاهش اصطکاک و سایش دارد. انتخاب روغن با ویسکوزیته مناسب و EP additives (افزودنی های فشارپذیر) می تواند ظرفیت بار سطحی را تا ۲۰ درصد افزایش دهد. ضخامت فیلم روغن نسبت به زبری سطح (پارامتر λ) باید بالاتر از ۱.۲ حفظ شود تا از رژیم روانکاری مخلوط یا مرزی جلوگیری کند. روغن های سنتتیک با شاخص ویسکوزیته بالا، به ویژه در دماهای کاری گسترده، عملکرد بهتری دارند.

همچنین سیستم روانکاری باید طراحی شود تا روغن به تمام نقاط درگیری، به خصوص دنده های سیاره ای دسترسی داشته باشد. روانکاری پاششی یا جت روغن در سرعت های بالا، خنک کاری مؤثر و شستشوی ذرات ساینده را تضمین می کند. استاندارد ISO 6336-2 تأثیر ویسکوزیته روانکار را در محاسبه تنش مجاز سطحی از طریق ضریب Z_L لحاظ می کند. پایش منظم وضعیت روغن و تعویض به موقع آن، ساده ترین و کم هزینه ترین راه حفظ ظرفیت بار اسمی در طول عمر است.

کنترل تلورانس های مونتاژ

عملکرد ایده آل یک مجموعه سیاره ای به توزیع یکنواخت بار میان سیاره ها وابسته است و این توزیع مستقیماً تحت تأثیر تلورانس های ساخت و مونتاژ است. خطای موقعیت حامل، خروج از مرکز محور خورشید یا رینگ، و اختلاف قطر دایره گام سیاره ها، همه می توانند بار را تا ۳۰٪ نامتوازن کنند که مستقیماً ظرفیت بار کل را کاهش می دهد. به همین دلیل، تلورانس های دقیق IT5 یا IT6 برای شفت ها و موقعیت دهی حامل رایج است.

برای کنترل این مشکل، از شناوری جزئی یکی از اعضا (مثلاً حامل شناور) استفاده می شود تا سیاره ها بتوانند خود را با لقی یکنواخت تنظیم کنند. همچنین استفاده از بلبرینگ های دقیق و محاسبه پیش بار مناسب، لقی شعاعی را به حداقل می رساند. استانداردهای AGMA 6123 و ISO 1328 (کلاس های کیفیت چرخ دنده) راهنمایی های لازم برای انتخاب کلاس دقت متناسب با سرعت و بار را ارائه می دهند. سرمایه گذاری روی ساخت دقیق، بازدهی چندبرابری در ظرفیت بار واقعی خواهد داشت.

سوالات متداول (FAQ)

آیا ظرفیت بار با افزایش تعداد سیاره ها افزایش می یابد؟

بله، به صورت تئوری ظرفیت بار مستقیماً با تعداد سیاره ها افزایش می یابد، زیرا گشتاور ورودی بین مسیرهای درگیری بیشتری تقسیم می شود. اگر ۳ سیاره داشته باشیم و بار کاملاً یکنواخت تقسیم شود، هر سیاره یک سوم بار را تحمل می کند، بنابراین ظرفیت بار کل می تواند تا ۳ برابر یک جفت دنده باشد. اما در عمل، ضریب توزیع بار (K_γ) به دلیل خطاهای ساخت، معمولاً کمتر از تعداد سیاره هاست. با افزایش تعداد سیاره ها از ۳ به ۴ یا ۵، بهبود ظرفیت بار قابل توجه است، اما چالش های مونتاژ، فضا و توزیع یکنواخت بیشتر می شود. بنابراین، بیشتر طراحی ها از ۳ یا ۴ سیاره استفاده می کنند و با افزایش عرض دندانه، ظرفیت بار اضافی را تأمین می کنند.

چگونه ضریب دینامیکی را به درستی تخمین بزنیم؟

ضریب دینامیکی Kv به سرعت خطی دندانه، کلاس دقت چرخ دنده (طبق ISO 1328) و سختی لقی ها بستگی دارد. یک روش رایج، استفاده از نمودارها و جداول استاندارد ISO 6336-1 است که Kv را بر حسب پارامتر $v \cdot z1 / 100$ و کلاس کیفیت (Q) تعیین می کند. برای دقت های بالا (کلاس ۵ یا ۶)، Kv می تواند نزدیک ۱ باشد، اما برای کلاس های ۸ یا ۹ ممکن است به ۱.۵ یا بیشتر برسد. همچنین می توان با تحلیل دینامیکی سیستم جرم-فنر چرخ دنده، مقدار دقیق تری به دست آورد. نرم افزارهای تخصصی مانند KISSsoft این محاسبه را به طور خودکار انجام می دهند. نکته مهم: اگر سرعت محیطی از ۲۰ متر بر ثانیه فراتر رود، تحلیل های پیشرفته تر و در نظر گرفتن رزونانس های پیچشی ضروری می شود.

رابطه بین ظرفیت بار و وزن چرخدنده چیست؟

این رابطه تقریباً غیرخطی و صعودی است. افزایش مدول یا عرض دندانه برای بالابردن ظرفیت بار، وزن را افزایش می دهد. اما شاخص مهم تر، چگالی گشتاور است: سیستم سیاره ای به دلیل توزیع بار، نسبت گشتاور به وزن بسیار بالاتری نسبت به سایر چرخ دنده ها دارد. یعنی برای یک ظرفیت بار معین، وزن مجموعه خورشیدی می تواند تا ۵۰٪ کمتر از یک چرخ دنده ساده معادل باشد. بهینه سازی ظرفیت بار و وزن معمولاً از طریق انتخاب هوشمندانه ماده (مثلاً فولادهای با استحکام بالا) و پروفیل دندانه انجام می شود. با این حال، کاهش وزن بیش از حد ممکن است صلبیت را کم کند و K_{Hβ} را افزایش دهد که ظرفیت بار واقعی را کاهش می دهد. بنابراین، یک تعادل مهندسی دقیق نیاز است.
