گیربکس خورشیدی جرثقیل؛ راهنمای کامل انتخاب و محاسبه

بالا بردن یک بار چند تنی از ارتفاع چند متری، تنها به قدرت موتور وابسته نیست؛ گیربکس، قلب تپنده ی این عملیات است. اگر تاکنون لرزش یا توقف ناگهانی جرثقیل را تجربه کرده باشید، می دانید که انتخاب نادرست گیربکس چگونه می تواند یک پروژه را متوقف کند. در این راهنما، شما را با گیربکس خورشیدی جرثقیل، روش محاسبه گشتاور، تعیین سرویس فاکتور و نکات خرید آشنا می کنیم تا بتوانید با اطمینان فنی، تصمیم نهایی را بگیرید.

ویژگی	گیربکس خورشیدی جرثقیل	گیربکس حلزونی (کمجا)	گیربکس هلیکال محور موازی
چیدمان شفت ورودی و خروجی	هم محور	عمود بر هم	موازی
راندمان مکانیکی	۹۵ تا ۹۸ درصد در هر مرحله	معمولاً ۵۰ تا ۷۰ درصد	۹۴ تا ۹۷ درصد
گشتاور در ابعاد فشرده	بسیار بالا	متوسط	پایین تر
نسبت تبدیل تک مرحله	۳:۱ تا ۱۰:۱	تا ۶۰:۱	۱.۲:۱ تا ۱۰:۱
قابلیت قفل شوندگی	ندارد	دارد	ندارد
نویز در سرویس کامل	کم تا متوسط	متوسط	کم
حساسیت به آلودگی روغن	بالا	کمتر	کمتر
اولویت برای جرثقیل سقفی	بسیار بالا	متوسط	بالا

گیربکس خورشیدی جرثقیل چیست و چه نقشی در سیستم بالابری دارد؟

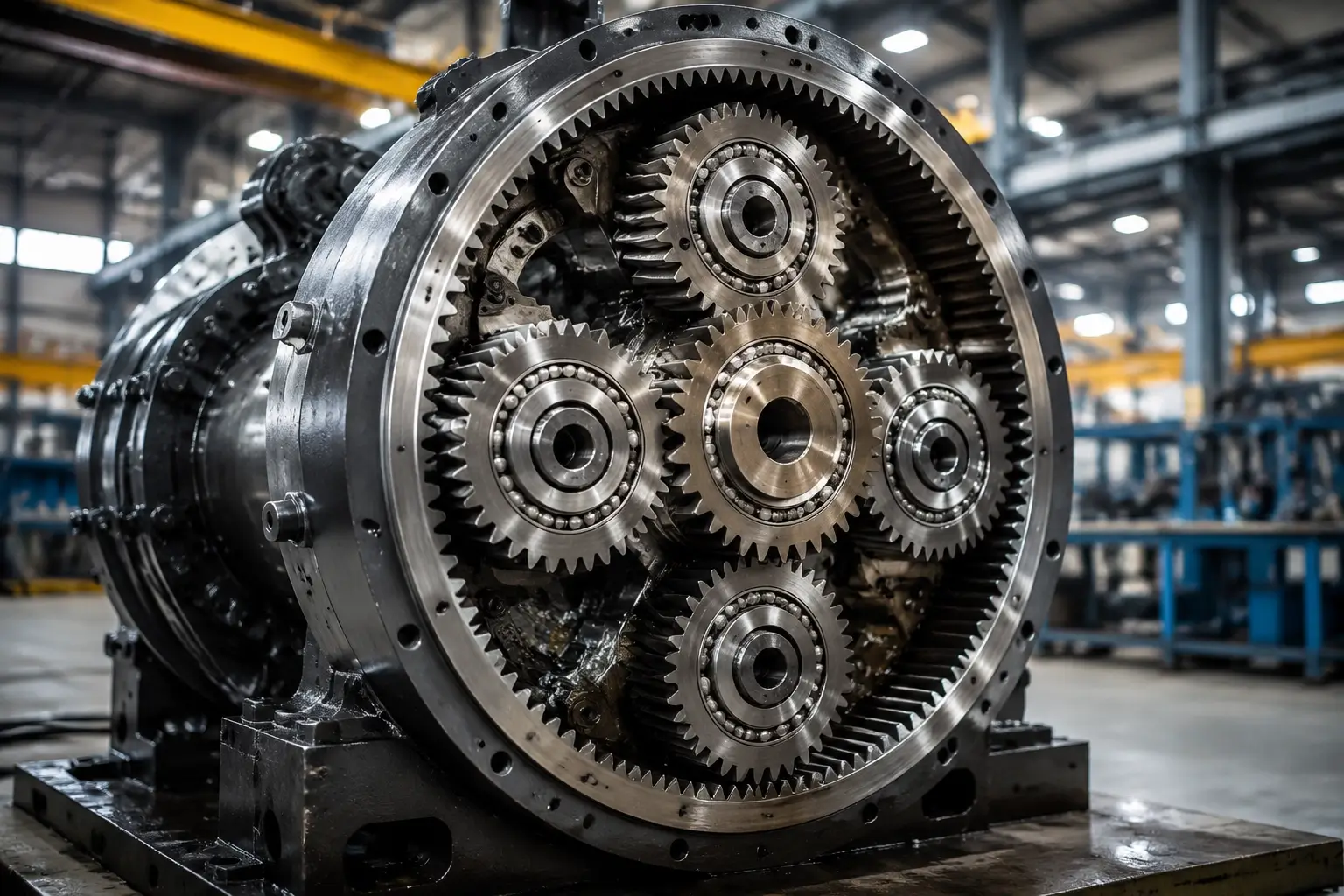

گیربکس خورشیدی با نام گیربکس سیاره ای نیز شناخته می شود. برخلاف گیربکس های معمولی که فقط یک جفت دنده را درگیر می کنند، این گیربکس از یک دنده مرکزی و چند دنده سیاره ای استفاده می کند. در جرثقیل سقفی، این مجموعه بین موتور الکتریکی و درام بالابری قرار می گیرد تا دور بالا و گشتاور کم موتور را به دور پایین و گشتاور بالا تبدیل کند.

تفاوت گیربکس خورشیدی با گیربکس حلزونی (کمجا) در جرثقیل

رایج ترین رقیب گیربکس خورشیدی در بازار، گیربکس حلزونی است. گیربکس حلزونی شفت ورودی و خروجی عمود بر هم دارد و در نگاه اول ساختار ساده تری دارد. اما راندمان مکانیکی آن معمولاً زیر ۷۰ درصد است و در سرویس پیوسته جرثقیل، گرمای زیادی تولید می کند. طبق FEM 9.511، جرثقیل ها بر اساس سیکل کار و گروه مکانیزم طبقه بندی می شوند؛ برای گروه های سنگین، تلفات انرژی در گیربکس حلزونی به معنای افزایش هزینه برق و استهلاک موتور است.

گیربکس خورشیدی شفت ورودی و خروجی هم محور دارد و قدرت از چند مسیر موازی منتقل می شود. این ویژگی توزیع یکنواخت بار بین دنده ها را ممکن می کند. در جرثقیل هایی که استارت و توقف مکرر دارند، این مزیت به عمر بیشتر سیستم بالابری تبدیل می شود.

اجزای اصلی گیربکس خورشیدی (خورشیدی مرکزی، سیاره ها و رینگ دنده داخلی)

مهم ترین بخش، دنده خورشیدی مرکزی است که معمولاً به شفت ورودی متصل می شود. این دنده با تمام دنده های سیاره ای درگیر است و بیشترین سرعت چرخش را دارد. جنس آن از فولاد آلیاژی با عملیات حرارتی سخت کاری سطحی انتخاب می شود.

دنده های سیاره ای روی یک حامل قرار دارند و بین دنده خورشیدی و رینگ دنده داخلی حرکت می کنند. حامل معمولاً به شفت خروجی متصل است و گشتاور نهایی را به درام بالابری می رساند. رینگ دنده داخلی در اکثر کاربردهای جرثقیل ثابت است. این آرایش ساده، نسبت کاهش را به فرمول $i = 1 + \frac{NR}{NS}$ تبدیل می کند؛ جایی که $NR$ تعداد دندانه های رینگ و $NS$ تعداد دندانه های خورشید است. برای مثال اگر رینگ ۶۰ دندانه و خورشید ۲۰ دندانه داشته باشد، نسبت تبدیل ۴:۱ به دست می آید.

چرا برای جرثقیل از گیربکس خورشیدی استفاده می شود؟ (مزایا و محدودیت ها)

انتخاب این گیربکس دلایل فنی مشخصی دارد. در ادامه سه مزیت کلیدی و یک محدودیت مهم را بررسی می کنیم؛ محدودیتی که در نگهداری جرثقیل تعیین کننده است.

نسبت گشتاور به وزن و حجم در مقایسه با گیربکس های محور موازی

در گیربکس خورشیدی، بار بین ۳ تا ۵ دنده سیاره ای تقسیم می شود. به همین دلیل برای یک گشتاور مشخص، قطر دنده ها و کل بدنه کوچک تر از گیربکس هلیکال محور موازی است. برای جرثقیل سقفی که روی تیر کرین نصب می شود، کاهش وزن به معنای کاهش بار روی سازه و مصرف انرژی کمتر است.

یک مثال ملموس: یک گیربکس خورشیدی برای انتقال گشتاور ۵۰,۰۰۰ نیوتن متر می تواند حجمی حدود ۴۰ تا ۶۰ درصد گیربکس هلیکال با همان ظرفیت اشغال کند. این عدد در پروژه هایی با محدودیت فضای نصب، یک مزیت حیاتی محسوب می شود.

راندمان بالا و یکنواختی دوران در شرایط بار کامل

راندمان مکانیکی هر مرحله گیربکس خورشیدی بین ۹۵ تا ۹۸ درصد است. این عدد در مقایسه با راندمان زیر ۷۰ درصد گیربکس حلزونی، اختلاف چشمگیری است. طبق AGMA 6014، طراحی دنده های سیاره ای برای توزیع بار و تحمل گشتاور بالا بهینه سازی شده است. این طراحی باعث می شود دوران خروجی یکنواخت تر باشد و لرزش کمتری به سیم بکسل و بالابر منتقل شود.

در جرثقیل، یکنواختی دوران نه تنها راحتی اپراتور را تأمین می کند، بلکه خطر نوسان بار و شوک به سیستم ترمز را کاهش می دهد.

حساسیت به آلودگی روغن و افزایش حرارت در سرویس های سنگین

چیدمان فشرده به این معناست که حجم روغن کمتر از گیربکس های باز است؛ بنابراین آلودگی روغن خیلی سریع به یاتاقان ها و سطوح دنده آسیب می زند. در سرویس سنگین جرثقیل، استارت های مکرر باعث افزایش دمای روغن می شود.

اگر دمای سطح بدنه بیش از ۴۵ تا ۵۰ درجه سانتی گراد از دمای محیط بالاتر برود، باید به کیفیت روغن، سطح روغن یا سیستم خنک کاری شک کنید. استفاده از فیلتر روغن و بازرسی دوره ای می تواند از خرابی زودرس جلوگیری کند.

مراحل محاسبه و انتخاب گیربکس خورشیدی برای جرثقیل

برای انتخاب درست، باید به جای شهود از اعداد استفاده کنید. این بخش سه گام اصلی را شرح می دهد: محاسبه گشتاور درام، تعیین سرویس فاکتور و انتخاب نسبت تبدیل.

محاسبه گشتاور و دور موردنیاز درام بالابری

گشتاور روی درام از رابطه $T = F imes r$ به دست می آید؛ $F$ نیروی کشش سیم بکسل و $r$ شعاع درام است. فرض کنید جرثقیل ظرفیت ۵ تن دارد و شعاع درام ۰.۲ متر است. نیروی وزنی تقریباً ۴۹,۰۵۰ نیوتن خواهد بود و گشتاور استاتیک حدود ۹,۸۱۰ نیوتن متر محاسبه می شود. این مقدار پایه است و باید ضریب دینامیکی نیز به آن اضافه شود.

دور موردنیاز درام بر اساس سرعت بالابری تعیین می شود. اگر سرعت بالا رفتن ۸ متر بر دقیقه و قطر درام ۰.۴ متر باشد، محیط درام تقریباً ۱.۲۵ متر است؛ بنابراین دور درام حدود ۶.۴ دور بر دقیقه خواهد بود. این عدد تعیین کننده نسبت تبدیل نهایی است.

تعیین سرویس فاکتور بر اساس گروه کاری جرثقیل (FEM/ISO)

جرثقیل ها بر اساس تعداد سیکل کاری و ضریب بار در گروه های M3 تا M8 طبقه بندی می شوند (طبق ISO 4301 و FEM 9.511). هرچه گروه بالاتر باشد، سرویس فاکتور بزرگ تری لازم است. برای گروه M5 نزدیک به ۱.۶ و برای گروه M7 به ۲.۲ می رسد.

سرویس فاکتور را هرگز نادیده نگیرید؛ انتخاب گیربکس با سرویس فاکتور پایین تر از نیاز، اولین عامل شکست دنده و بلبرینگ در جرثقیل است.

انتخاب نسبت تبدیل و نوع نصب (فلنجی یا شافت خروجی)

نسبت تبدیل برابر است با دور ورودی تقسیم بر دور خروجی. اگر موتور ۱۴۵۰ دور در دقیقه و درام ۶.۴ دور در دقیقه باشد، نسبت ۲۲۶:۱ مورد نیاز است؛ بنابراین یک گیربکس خورشیدی چندمرحله ای اجتناب ناپذیر است.

نوع نصب نیز اهمیت زیادی دارد. موتورگیربکس فلنجی با شافت خروجی توخالی، نصب مستقیم روی محور درام را ساده می کند. اگر محدودیت فضا وجود دارد، همین ترکیب بهترین گزینه خواهد بود.

مقایسه گیربکس های خورشیدی تک مرحله و چندمرحله در کاربرد جرثقیل

این مقایسه کمک می کند بفهمید چرا بیشتر جرثقیل های سقفی به گیربکس چندمرحله ای نیاز دارند.

محدوده نسبت تبدیل هر نوع (۱:۳ تا ۱:۱۰ و بالاتر)

در یک مرحله، نسبت تبدیل معمولاً بین ۳:۱ تا ۱۰:۱ است. این عدد با قفل شدن رینگ و خروجی از حامل به دست می آید. وقتی نسبت بالاتر از ۱۲:۱ لازم باشد، طراحی تک مرحله ای بزرگ و غیراقتصادی می شود.

برای نسبت های ۳۰:۱، ۵۰:۱ یا ۲۲۶:۱، باید چند مرحله پشت سر هم قرار گیرند. نسبت کل، حاصل ضرب نسبت هر مرحله است. برای مثال دو مرحله ۱۰:۱ نسبت ۱۰۰:۱ می سازد.

تأثیر تعداد مراحل بر ابعاد، وزن و راندمان کلی سیستم

هر مرحله اضافی، بدنه را بلندتر، سنگین تر و گران تر می کند. راندمان کل نیز از ضرب بازدهی هر مرحله به دست می آید. دو مرحله با بازده ۹۷ درصد، بازده کل حدود ۹۴ درصد دارند؛ یعنی ۶ درصد از توان به گرما تبدیل می شود. لقی دنده نیز با افزایش مراحل بیشتر می شود و به تنظیم دقیق فاصله مراکز نیاز دارد.

بنابراین برای جرثقیل، کمترین تعداد مرحله ای که نسبت تبدیل را پوشش دهد، انتخاب بهتری است. ابزارهایی مانند SEW SIZER و Romax Designer می توانند این محاسبات را دقیق تر و سریع تر انجام دهند.

استانداردها و برندهای مطرح گیربکس خورشیدی صنعتی برای جرثقیل

مشخصات فنی زمانی قابل اعتماد است که بر اساس استانداردهای بین المللی تولید و تست شده باشد.

استانداردهای کلیدی (ISO 9001، FEM 9.511 و AGMA)

ISO 9001 به سیستم مدیریت کیفیت در خط تولید اشاره دارد. FEM 9.511 روش طبقه بندی مکانیزم های بالابری را مشخص می کند. AGMA 6014 نیز برای محاسبه ظرفیت بار دنده های سیاره ای به کار می رود.

وقتی کاتالوگ گیربکس ادعای گشتاور ۵۰,۰۰۰ نیوتن متر دارد، باید مشخص شود این مقدار تحت کدام استاندارد و با چه سرویس فاکتوری ارائه شده است. پاسخ به این سؤال، اعتبار کاتالوگ را مشخص می کند.

برندهای شناخته شده (SEW-Eurodrive، Bonfiglioli و Flender)

SEW-Eurodrive آلمان طیف وسیعی از گیربکس های صنعتی را ارائه می دهد و نرم افزار SEW SIZER به مهندسان اجازه می دهد موتورگیربکس را برای سیکل کار جرثقیل شبیه سازی کنند. Bonfiglioli ایتالیا در سیستم های لیفتینگ به ویژه برای گشتاور بالا و سازگاری با اینورتر شهرت دارد. فلندر زیمنس نیز در پروژه های صنایع سنگین حضوری قدرتمند دارد.

در انتخاب برند، به جای اعتماد به نام، سابقه تأمین در بازار و پشتیبانی فنی را بررسی کنید. برندهای مذکور با وجود برتری فنی، قیمت بالاتری نیز دارند.

تفاوت سرویس فاکتور گیربکس اروپایی و نمونه های آسیایی

گیربکس های اروپایی معمولاً گشتاور نامی را با سرویس فاکتور محافظه کارانه تری اعلام می کنند. یعنی مدل انتخابی حاشیه ایمنی بیشتری برای بار ضربه ای دارد. نمونه های آسیایی اگرچه قیمت پایین تری دارند، اما گاهی گشتاور کاتالوگ بر اساس شرایط سبک تر تعریف شده است.

برای جرثقیل، ایمنی اپراتور و بار از هر هزینه دیگری مهم تر است. اگر بودجه محدود است، از برندهای معتبر ژاپنی مانند Sumitomo یا آلمانی مانند Zollern نیز استعلام بگیرید تا گزینه های مقرون به صرفه تر را مقایسه کنید.

نصب، روغن کاری و نگهداری گیربکس خورشیدی جرثقیل

یک گیربکس خوب با روغن کاری نادرست از بین می رود. جرثقیل به دلیل سرویس های متناوب، به برنامه ای سخت گیرانه برای نگهداری نیاز دارد.

نوع و گرانروی روغن مناسب (ISO VG 150 یا 220)

انتخاب گرانروی به دمای محیط و سرعت دنده ها بستگی دارد. اکثر سازندگان برای گیربکس خورشیدی صنعتی، روغن با گرید ISO VG 220 پیشنهاد می کنند. در مناطق معتدل و بارهای سبک تر، ISO VG 150 کافی است. طبق ISO 3448، عدد VG نشان دهنده گرانروی متوسط در ۴۰ درجه سانتی گراد است.

روغن های سنتتیک مانند PAO یا PAG در دمای بالا پایدارترند و فاصله تعویض را افزایش می دهند. اما حتماً با توصیه سازنده هماهنگ باشید؛ برخی برندها با افزودنی های خاص طراحی شده اند.

دوره های تعویض روغن و بازرسی بلبرینگ ها

اولین تعویض روغن پس از حدود ۵۰۰ ساعت کارکرد انجام می شود تا ذرات ناشی از سایش اولیه از چرخه خارج شود. سپس بسته به نوع روغن و شدت سرویس، هر ۲,۰۰۰ تا ۱۰,۰۰۰ ساعت روغن عوض می شود.

بازرسی بلبرینگ ها باید هر شش ماه یک بار انجام شود. نشانه های سایش بلبرینگ شامل لقی محسوس روی شافت خروجی، صدای غرغر و افزایش ارتعاش است.

عیب یابی رایج (نویز غیرعادی، نشتی روغن و گرمایش بیش از حد)

نویز غیرعادی در بیشتر موارد ناشی از کمبود روغن، شل بودن اتصالات یا سایش دنده هاست. نشتی روغن معمولاً از کاسه نمد و واشرها در شرایط گشتاور بالا و نوسان دما دیده می شود.

برای گرمایش بیش از حد، ابتدا سطح روغن و گرانروی را بررسی کنید. اگر دما همچنان بالاست، احتمال اضافه بار وجود دارد. در این حالت باید سرویس فاکتور و سیکل کاری جرثقیل را مجدداً ارزیابی کنید.

اشتباهات رایج در انتخاب گیربکس خورشیدی و راهکارهای اجتناب از آن ها

بسیاری از خرابی های جرثقیل ریشه در انتخاب اولیه نادرست دارد. این اشتباهات را بشناسید تا از هزینه های سنگین تعمیر جلوگیری کنید.

نادیده گرفتن بار دینامیکی و ضربه در هنگام بالابری

بار جرثقیل هرگز کاملاً استاتیک نیست. هنگام برداشتن بار از زمین یا ترمز ناگهانی، ضربه ای معادل دو برابر بار نامی به دنده ها وارد می شود. اگر گشتاور کاتالوگ فقط از بار استاتیک محاسبه شده باشد، گیربکس زودتر از موعد آسیب می بیند.

راهکار این است که برای جرثقیل های سقفی سرویس فاکتور حداقل ۱.۵ تا ۲ در نظر گرفته شود. این ضریب، شوک های واقعی در فاز بالابری را پوشش می دهد.

انتخاب گیربکس صرفاً بر اساس نسبت تبدیل بدون محاسبه گشتاور

برخی خریداران فقط نسبت ۱:۱۰۰ را ملاک قرار می دهند و گشتاور خروجی را نادیده می گیرند. این روش خطرناک است؛ یک گیربکس با نسبت بالا اما گشتاور پایین، در لحظه بالابری دچار لغزش یا شکست دنده می شود.

همواره گشتاور خروجی و سرویس فاکتور را با هم چک کنید. اگر کاتالوگ فقط نسبت تبدیل را نشان می دهد، پیش از خرید تأییدیه گشتاور را از تأمین کننده دریافت کنید.

عدم تطبیق شافت خروجی با کوپلینگ درام

شافت خروجی گیربکس باید از نظر قطر، طول، نوع خار و تلورانس با کوپلینگ درام هماهنگ باشد. حتی یک عدم تراز کوچک باعث بار محوری اضافی و داغ شدن بلبرینگ می شود.

قبل از سفارش، نقشه کوپلینگ درام و دایمنشن شافت گیربکس را با یکدیگر مقایسه کنید. در صورت نیاز، از شافت خروجی توخالی استفاده کنید تا ترازبندی ساده تر انجام شود.

راهنمای عملی خرید گیربکس خورشیدی جرثقیل (اقدامات پیش از سفارش)

خرید موفق فقط انتخاب برند معتبر نیست. آماده کردن مدارک فنی درست، شما را از اشتباهات پرهزینه نجات می دهد.

مدارک فنی موردنیاز برای استعلام از تأمین کننده

برای استعلام دقیق، این موارد را آماده کنید: توان و دور موتور، ظرفیت بالابری، قطر درام و سیم بکسل، سرعت بالابری، گروه FEM/ISO، دمای محیط و نوع نصب.

ارسال تصویر پلاک الکتروموتور و نقشه ابعادی درام، دقت پیشنهاد فنی را چند برابر می کند. تأمین کننده معتبر باید بتواند بر اساس این مدارک، مدل دقیق گیربکس را اعلام کند.

مقایسه کاتالوگ ها از نظر گشتاور، سرویس فاکتور و گارانتی

دو کاتالوگ با گشتاور نامی یکسان ممکن است از نظر سرویس فاکتور بسیار متفاوت باشند. همیشه گشتاور خروجی را با سرویس فاکتور قابل قبول مقایسه کنید. گارانتی را هم بررسی کنید: آیا فقط قطعات را شامل می شود یا هزینه نیروی کار را نیز پوشش می دهد؟

از تأمین کننده بخواهید منحنی گشتاور، راندمان در سرویس کامل و عمر پیش بینی شده بلبرینگ را ارائه دهد. این شفافیت، نشانه یک فروشنده فنی است.

بررسی خدمات پس از فروش و موجودی قطعات یدکی

گیربکس خورشیدی قطعه ای پیچیده است؛ پس همین حالا مرکز تعمیر آن را بشناسید. برندهایی که نماینده رسمی دارند و قطعات یدکی مانند کاسه نمد، بلبرینگ و دنده خورشیدی را در انبار نگه می دارند، اولویت بالاتری دارند.

قبل از پرداخت، لیست قطعات یدکی و زمان تأمین را به صورت مکتوب دریافت کنید. این اقدام در زمان خرابی، توقف جرثقیل را به حداقل می رساند.

انتخاب گیربکس خورشیدی جرثقیل یک تصمیم مهندسی است، نه یک خرید ساده. با محاسبه درست گشتاور، تعیین گروه FEM و مقایسه دقیق سرویس فاکتور، هم ایمنی را تضمین می کنید و هم هزینه های تعمیر را کاهش می دهید. اگر هنوز در این مسیر ابهام دارید، مدارک فنی جرثقیل خود را جمع آوری کنید و از یک تأمین کننده معتبر درخواست استعلام قیمت و مشاوره فنی بدهید. مقایسه چند پیشنهاد، بهترین معیار برای انتخاب نهایی شما خواهد بود.

سوالات متداول (FAQ)

آیا گیربکس خورشیدی همان گیربکس سیاره ای است؟

بله، هر دو نام به یک مکانیزم اشاره دارد. گیربکس خورشیدی به دلیل قرار گرفتن دنده مرکزی در مرکز و چرخش دنده های اطراف مانند سیاره ها، گیربکس سیاره ای نیز نامیده می شود.

چگونه سرویس فاکتور جرثقیل را تعیین کنیم؟

ابتدا گروه مکانیزم جرثقیل را از جدول FEM 9.511 یا ISO 4301 پیدا کنید. سپس سرویس فاکتور را با توجه به نوع بار، تعداد استارت و ساعات کاری انتخاب کنید؛ معمولاً بین ۱.۲۵ تا ۲.۵ قرار می گیرد.

آیا گیربکس خورشیدی خودقفل است؟

خیر، برخلاف گیربکس حلزونی، گیربکس خورشیدی خاصیت قفل شوندگی ندارد. در جرثقیل از ترمز الکترومغناطیسی یا هیدرولیکی برای نگه داشتن بار استفاده می شود.

روغن گیربکس خورشیدی جرثقیل هر چند وقت باید تعویض شود؟

اولین تعویض پس از ۵۰۰ ساعت کارکرد، و سپس بسته به شرایط و نوع روغن، هر ۲,۰۰۰ تا ۱۰,۰۰۰ ساعت انجام می شود. سطح روغن نیز باید ماهانه بررسی شود.
