گیربکس خورشیدی کم حجم: مزایا، کاربردها و راهنمای انتخاب

گیربکس خورشیدی کم حجم نوعی گیربکس سیاره ای است که با توزیع بار بین چند چرخ دنده هم زمان، بیشترین گشتاور را در کمترین فضا منتقل می کند. این ویژگی آن را به انتخابی ایده آل برای کاربردهای صنعتی با محدودیت فضا و نیاز به دقت بالا، مانند رباتیک، تجهیزات اتوماسیون و خطوط مونتاژ تبدیل کرده است. در این راهنما، ساختار، مزایا، کاربردها و نکات انتخاب این نوع گیربکس را بررسی می کنیم و آن را با نمونه های رایج مانند هلیکال و حلزونی مقایسه خواهیم کرد.

ویژگی	گیربکس خورشیدی کم حجم	گیربکس هلیکال	گیربکس حلزونی
راندمان	تا ۹۸٪	۹۴-۹۸٪	۵۰-۹۰٪
چگالی گشتاور (نسبت گشتاور به وزن)	بالا	متوسط	پایین
ابعاد در گشتاور یکسان	فشرده	بزرگ تر	بزرگ تر
بک لش	بسیار کم (تا ۵ دقیقه کمان)	متوسط	زیاد
هزینه اولیه	بالا	متوسط	پایین
قابلیت اطمینان	بالا	خوب	متوسط

گیربکس خورشیدی کم حجم چیست و چه تفاوتی با نمونه های معمولی دارد؟

گیربکس خورشیدی کم حجم در دسته گیربکس های سیاره ای قرار می گیرد و تفاوت اصلی آن با انواع موازی مانند هلیکال در نحوه چیدمان دنده ها و توزیع بار است. در ادامه تعریف دقیق ساختار و تفاوت های ابعادی را بررسی می کنیم.

تعریف ساختار سیاره ای و تفاوت آن با گیربکس های موازی

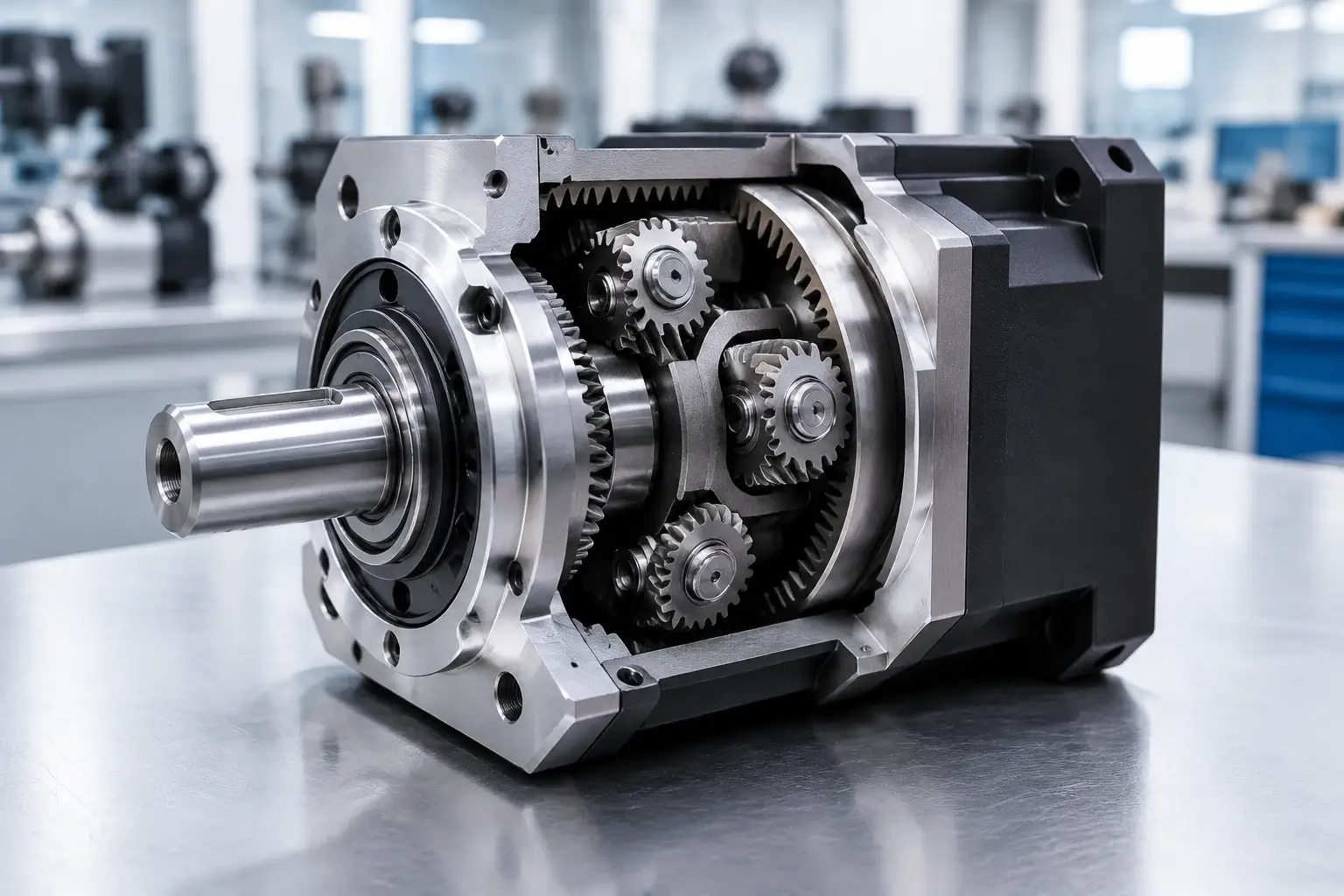

گیربکس سیاره ای از سه جزء اصلی تشکیل شده است: دنده خورشیدی در مرکز، چند دنده سیاره ای که مانند سیارات به دور آن می چرخند، و یک دنده داخلی رینگی که همه را احاطه می کند. دنده های سیاره ای توسط یک قفسه (کریر) به هم متصل می شوند و این مجموعه دو محور هم مرکز را می سازد: ورودی و خروجی. در مقابل، گیربکس های موازی مانند هلیکال از چند جفت دنده پشت سر هم استفاده می کنند که محورهای آن ها موازی اما غیر هم مرکز هستند.

این تفاوت ساختاری نتیجه عملی مهمی دارد. در حالت سیاره ای، نیروی ورودی بین چند دنده پخش می شود و هر دنده تنها بخشی از بار را تحمل می کند. به همین دلیل، برای یک گشتاور مشخص، دندانه ها می توانند کوچک تر باشند و فاصله محوری کمتر شود. به عنوان مثال، گیربکس خورشیدی سری P ساخت SEW-Eurodrive با توان یکسان، حجمی حدود ۴۰ درصد کوچک تر از نمونه هلیکال همان شرکت ارائه می کند.

ویژگی های فشردگی در مقابل نسبت تبدیل بالا

نسبت تبدیل در یک طبقه از گیربکس خورشیدی بین ۳ تا ۷ متغیر است و با اتصال چند طبقه به صورت سری، نسبت های بزرگی مانند ۱۰۰:۱ یا حتی ۴۰۰۰:۱ قابل دستیابی است. در گیربکس های موازی، دستیابی به نسبت بالا مستلزم افزایش طول و تعداد جفت دنده هاست که فضای بیشتری اشغال می کند. به عنوان مثال، یک گیربکس هلیکال با نسبت ۲۰۰:۱ معمولاً به سه یا چهار جفت دنده نیاز دارد و طول آن از یک متر هم می گذرد، در حالی که یک گیربکس خورشیدی دوطبقه می تواند همان نسبت را در تنها ۳۰ سانتی متر محقق کند.

این فشردگی به مهندسان اجازه می دهد موتور و گیربکس را مستقیماً به هم فلنج کنند و از کوپلینگ های حجیم صرف نظر کنند. در طراحی های مدرن مانند گیربکس های سروو موتور مدل VDX60:100، کل مجموعه موتور و گیربکس وزنی کمتر از ۱۰ کیلوگرم دارد که برای بازوی رباتیک بسیار ایده آل است.

مقایسه ابعاد و وزن در توان های یکسان

بر اساس داده های کاتالوگ برندهای معتبر مانند Bonfiglioli و Flender، برای گشتاور خروجی ۱۰۰۰ نیوتن متر، وزن گیربکس خورشیدی کم حجم حدود ۳۰ کیلوگرم است، در حالی که گیربکس هلیکال هم توان معمولاً ۴۵ تا ۵۰ کیلوگرم وزن دارد. این تفاوت وزن، در صنایعی مانند خودروسازی و هوافضا که هر کیلوگرم مهم است، تعیین کننده می شود.

علاوه بر وزن، طول محوری نیز کاهش می یابد. یک گیربکس خورشیدی تک مرحله ای با نسبت ۵:۱ طولی کمتر از ۱۵ سانتی متر دارد، اما یک گیربکس هلیکال با همان نسبت به طولی حدود ۳۰ سانتی متر نیاز دارد. این مزیت فضای نصب را آزاد می کند و چیدمان خط تولید را انعطاف پذیرتر می سازد.

شش مزیت کلیدی گیربکس خورشیدی کم حجم در صنعت

مزایای این گیربکس ها تنها به ابعاد ختم نمی شود؛ راندمان، گشتاور و قابلیت اطمینان نیز از دلایل اصلی انتخاب آن ها در صنایع حساس است. در این بخش شش مزیت کلیدی را با جزئیات بررسی می کنیم.

راندمان بالا در فضای محدود

راندمان هر طبقه از گیربکس خورشیدی می تواند تا ۹۸٪ برسد. هرچند با افزودن طبقات، مجموع راندمان کمی کاهش می یابد، اما همچنان در مقایسه با گیربکس های حلزونی (که راندمان آن ها بسته به نسبت از ۵۰ تا ۹۰٪ متغیر است) برتری محسوسی دارد. در یک کاربرد با نسبت ۱۰۰:۱، یک گیربکس خورشیدی دوطبقه راندمانی حدود ۹۵٪ ارائه می دهد، در حالی که یک گیربکس حلزونی تنها ۷۰ تا ۸۰٪ است. این اختلاف راندمان، در ساعات کاری طولانی به صرفه جویی انرژی قابل توجهی منجر می شود و حرارت تولیدی را کاهش می دهد.

گشتاور خروجی بالا نسبت به وزن

چگالی گشتاور (نسبت گشتاور به وزن) بالاترین مزیت گیربکس خورشیدی است. به دلیل توزیع بار بین چند دنده، هر دنده می تواند بار کمتری را تحمل کند و بنابراین مواد با ضریب اطمینان بالاتر کار می کنند. یک مثال واقعی: گیربکس خورشیدی SAM مدل VDX60 با وزن ۱٫۶ کیلوگرم، گشتاور نامی ۲۷ نیوتن متر را برای موتور سروو ۴۰۰ وات فراهم می کند. برای رسیدن به همین گشتاور با گیربکس هلیکال، به دستگاهی با وزن حداقل ۳ کیلوگرم نیاز است.

این مزیت در سیستم های قابل حمل یا فضایی اهمیت ویژه ای دارد. در صنعت هواپیماهای بدون سرنشین، هر ۱۰۰ گرم کاهش وزن، زمان پرواز را چند دقیقه افزایش می دهد.

قابلیت اطمینان در چرخه های کاری سنگین

تقسیم بار بین چند دنده، تنش تماسی روی هر دندانه را به طور چشمگیری کاهش می دهد. طبق استاندارد ISO 6336 برای محاسبه خستگی تماسی، عمر خستگی با کاهش تنش هرتز افزایش می یابد. به این ترتیب، گیربکس خورشیدی می تواند بارهای شوک و ضربه ناگهانی را بدون کاهش عمر طراحی تحمل کند. این قابلیت در جرثقیل ها، میکسرهای صنعتی و تجهیزات معدنی که بار نوسانی دارند، حیاتی است.

علاوه بر آن، ساختار مدولار این گیربکس ها به مهندسان اجازه می دهد در صورت خرابی، تنها قطعات آسیب دیده را تعویض کنند، نه کل مجموعه را. این امر هزینه تعمیرات را کاهش می دهد و زمان توقف خط تولید را به حداقل می رساند.

کاربردهای عملی گیربکس خورشیدی کم حجم در صنایع مختلف

از ربات های دقیق تا خطوط تولید، این گیربکس ها در جاهایی که فضا حیاتی است کاربرد دارند. در ادامه سه نمونه عینی از صنایع کلیدی را می بینیم.

رباتیک و بازوهای مکانیکی دقیق

ربات های صنعتی برای حرکت های تکراری و دقیق نیاز به گیربکس هایی با بک لش بسیار کم و حرکت نرم دارند. گیربکس خورشیدی کم حجم به دلیل ساختار متقارن و دنده های مورب، بک لش تا ۵ دقیقه کمان را ارائه می دهد. چنین دقتی برای جوشکاری نقطه ای یا مونتاژ قطعات الکترونیکی ضروری است. به عنوان مثال، بازوی رباتیک کاوشگر مریخ ناسا از گیربکس های سیاره ای با نسبت ۱۰۰:۱ برای کنترل مفاصل خود استفاده می کند که وزن و ابعاد بسیار محدودی دارند.

تجهیزات پزشکی و آزمایشگاهی

در دستگاه های پزشکی مانند پمپ های تزریق، میکروسکوپ های آزمایشگاهی و ربات های جراحی، دقت، بی صدایی و اندازه کوچک از اولویت های اصلی است. گیربکس خورشیدی کم حجم و بدون جاروبک، در این تجهیزات به کار می رود تا حرکت با سرعت ثابت و لرزش حداقل انجام شود. برای نمونه، یک میکروسکوپ خودکار از گیربکس با نسبت ۵۰:۱ برای جابجایی دقیق استیج نمونه استفاده می کند.

خطوط مونتاژ و انتقال مواد

در کارخانه های تولیدی، فضای خطوط مونتاژ محدود است و هر سانتی متر ارزش دارد. گیربکس های خورشیدی کم حجم به دلیل طول کم می توانند مستقیماً به شفت موتور سروو کوپل شوند و بدون نیاز به کوپلینگ، فضای کمتری اشغال کنند. در سیستم های نوار نقاله، این گیربکس ها با گشتاور بالا سرعت دقیقی ارائه می دهند و امکان تغییر سرعت لحظه ای را با درایو فراهم می کنند. نتیجه آن کاهش طول خط و افزایش بهره وری است.

مقایسه گیربکس خورشیدی کم حجم با گیربکس های حلزونی و هلیکال

برای انتخاب آگاهانه، لازم است این گیربکس را با سایر گزینه های متداول مقایسه کنیم. در این بخش ابعاد، راندمان و هزینه را به صورت سیستماتیک بررسی می کنیم.

فاکتور ابعاد و وزن: کدام یک برای فضای محدود مناسب تر است؟

مشخص است که گیربکس خورشیدی کم حجم از نظر فشردگی برتری قاطع دارد. اما این برتری تا چه حد است؟ بر اساس تست های مقایسه ای، برای دستیابی به گشتاور ۵۰۰ نیوتن متر، گیربکس هلیکال به طول ۶۰ سانتی متر و وزن ۴۵ کیلوگرم نیاز دارد، در حالی که گیربکس خورشیدی کم حجم تنها ۳۰ سانتی متر طول و ۳۰ کیلوگرم وزن دارد. این تفاوت ۵۰ درصدی در فضای اشغال شده، در طراحی ماشین آلات با ابعاد استاندارد، آزادی عمل زیادی ایجاد می کند.

راندمان انتقال و میزان بک لش

از نظر راندمان، گیربکس خورشیدی با راندمان ۹۸٪ در تک طبقه در صدر قرار دارد. گیربکس هلیکال راندمان ۹۴ تا ۹۸٪ دارد، اما حلزونی به دلیل لغزش زیاد، هرگز به این سطح نمی رسد. بک لش نیز از جنبه مهم دیگری است. در کاربردهای سروو، بک لش زیاد باعث لرزش و خطای موقعیت می شود. گیربکس حلزونی به دلیل تماس لغزشی، بک لش حتی بیش از ۱ درجه دارد که آن را برای کنترل دقیق نامناسب می کند. گیربکس خورشیدی کم حجم با دنده های مورب می تواند بک لش را تا ۵ دقیقه کمان (معادل ۰.۰۸ درجه) کاهش دهد و برای سروو موتورها ایده آل است.

هزینه در مقابل طول عمر و نیازهای نگهداری

هزینه اولیه گیربکس خورشیدی بالاتر است، اما عمر مفید آن نیز بیشتر است. به دلیل کاهش تنش و استفاده از مواد بهتر، این گیربکس ها معمولاً بیش از ۲۰،۰۰۰ ساعت کار می کنند. گیربکس حلزونی به دلیل سایش سریع، ممکن است هر ۵،۰۰۰ ساعت نیاز به تعویض داشته باشد. همچنین نگهداری گیربکس خورشیدی آسان تر است؛ تنها چیزی که نیاز است، چک کردن سطح روغن و تعویض دوره ای آن است. طبق گزارش AGMA، هزینه تعمیرات گیربکس سیاره ای به دلیل مدولار بودن، معمولاً کمتر از انواع دیگر است.

جمع بندی مقایسه: گیربکس خورشیدی کم حجم از نظر فشردگی، راندمان و بک لش برتری دارد؛ اما هزینه اولیه آن بالاتر است.

راهنمای انتخاب گیربکس خورشیدی کم حجم بر اساس پارامترهای فنی

انتخاب دقیق گیربکس نیازمند محاسبه پارامترهای ورودی و خروجی است. در این بخش گام های کلیدی را مرور می کنیم.

محاسبه نسبت تبدیل و گشتاور مورد نیاز

نسبت تبدیل (i) از تقسیم دور موتور بر دور خروجی مورد نیاز به دست می آید. به عنوان مثال، اگر موتور سروو با دور ۳۰۰۰ دور در دقیقه دارید و به دور خروجی ۳۰ دور در دقیقه نیاز دارید، نسبت ۱۰۰:۱ لازم است. گشتاور مورد نیاز نیز برابر است با حاصل ضرب گشتاور بار در ضریب سرویس (Service Factor). ضریب سرویس برای بار یکنواخت معمولاً ۱.۲، برای بار نوسانی ۱.۵ و برای بار ضربه ای تا ۲.۰ در نظر گرفته می شود. با این محاسبات، می توانید گشتاور نامی مورد نیاز را به سازنده اعلام کنید و مدل مناسب را از کاتالوگ انتخاب کنید.

بررسی تحمل بار شعاعی و محوری

گیربکس خورشیدی کم حجم معمولاً برای تحمل بار شعاعی بالا طراحی نمی شود. در کاربردهایی که شفت خروجی تحت بار شعاعی شدید قرار دارد (مانند نوار نقاله با چرخ زنجیر)، باید از یاتاقان های خارجی یا کوپلینگ مناسب استفاده کنید. در کاتالوگ هر گیربکس، مقادیر مجاز بار شعاعی و محوری بر حسب نیوتن ذکر شده است. به عنوان مثال، گیربکس VDX60 می تواند بار شعاعی تا ۸۰۰ نیوتن را تحمل کند، اما بار محوری تنها ۴۰۰ نیوتن. در صورت تجاوز از این مقادیر، پوسته گیربکس ممکن است تغییر شکل داده و با دنده ها تداخل کند.

نکات نصب و هم مرکزی با موتور

بسیاری از گیربکس های خورشیدی کم حجم به صورت فلنجی (با انطباق دقیق به موتور) عرضه می شوند. این طراحی، نیازی به کوپلینگ را حذف می کند و دقت هم مرکزی را تضمین می کند. هنگام نصب، باید گشتاور پیچ ها را مطابق دستور سازنده تنظیم کنید تا از نشتی روغن جلوگیری شود. همچنین دمای محیط نصب نباید خارج از محدوده مجاز باشد؛ معمولاً این بازه بین -۱۰ تا +۹۰ درجه سانتی گراد است. در دماهای بالا، استفاده از روغن مصنوعی با نقطه اشتعال بالا توصیه می شود.

نکات کلیدی برای خرید و بهینه سازی گیربکس خورشیدی کم حجم

انتخاب درست گیربکس فقط به محاسبات خلاصه نمی شود؛ عوامل محیطی و نگهداری نیز نقش دارند. قبل از خرید، سه نکته را در نظر بگیرید: دسترسی به خدمات پس از فروش، کیفیت ساخت و گارانتی. همچنین برای محیط های پرگرد و غبار، درجه حفاظت IP65 یا بالاتر را انتخاب کنید و مطمئن شوید روانکار انتخابی با دمای محیط سازگار است.

برای بهینه سازی عملکرد و افزایش طول عمر، توصیه می شود در مرحله طراحی، از نرم افزارهایی مانند KISSsoft برای تحلیل دنده و Ansys برای شبیه سازی حرارتی و تنش استفاده کنید. این ابزارها به شما کمک می کنند پیش از ساخت، نقاط ضعف را شناسایی کنید و طراحی را بهینه سازید. همچنین در کاربردهای با بار شوک، نصب محدودکننده گشتاور یا کوپلینگ هیدرولیکی را در نظر بگیرید.

جمع بندی و اقدام بعدی

گیربکس خورشیدی کم حجم با ترکیب راندمان بالا، چگالی گشتاور عالی و بک لش کم، راه حلی بهینه برای فضاهای محدود است. مقایسه با سایر گیربکس ها نشان می دهد که با وجود هزینه اولیه بالاتر، طول عمر طولانی و نگهداری آسان، آن را به سرمایه گذاری هوشمندانه تبدیل می کند. اگر پروژه شما با محدودیت فضا و نیاز به دقت بالا مواجه است، پیش از انتخاب نهایی با متخصصان حوزه گیربکس مشورت کنید تا مشخصات فنی دقیق را با نیاز شما تطبیق دهند.

همین حالا پارامترهای بار خود (گشتاور، دور و شرایط محیطی) را مشخص کنید و از مشاوره رایگان کارشناسان ما بهره مند شوید؛ انتخاب درست امروز، از توقف های پرهزینه فردا جلوگیری می کند.

سوالات متداول (FAQ)

آیا گیربکس خورشیدی کم حجم برای کاربردهای پرسرعت مناسب است؟

گیربکس خورشیدی کم حجم عمدتاً برای سرعت های پایین تا متوسط طراحی می شود. حداکثر دور ورودی معمولاً حدود ۳۰۰۰ تا ۳۵۰۰ دور در دقیقه است و برای دورهای بالاتر باید طراحی سفارشی انجام شود. در کاربردهای پرسرعت مانند توربین ها، از گیربکس های افزاینده سرعت با طراحی مخصوص استفاده می شود.

تفاوت گیربکس خورشیدی دو مرحله ای و تک مرحله ای در ابعاد چیست؟

هر مرحله (طبقه) نسبت تبدیل ۳ تا ۷ ارائه می کند. گیربکس دو مرحله ای می تواند نسبت های بالاتر (مثلاً ۲۵:۱ تا ۴۹:۱) را در خود جای دهد، اما به دلیل وجود دو مجموعه چرخ دنده، معمولاً طول آن حدود ۶۰ تا ۷۰ درصد بیشتر از تک مرحله ای است و وزن اضافه می شود. با این حال، هنوز هم نسبت به هلیکال هم توان فشرده تر است.

چگونه می توان بک لش گیربکس خورشیدی را کاهش داد؟

بک لش به فاصله بین دندانه ها در لحظه تغییر جهت گفته می شود. برای کاهش آن، از دنده های دقیق با مورب (helical) و پیش تنظیم بهره می گیرند. برخی تولیدکنندگان مانند SEW از فنرهای ضدلقی استفاده می کنند. همچنین انتخاب گیربکس با بک لش کمتر از ۵ دقیقه کمان برای کاربردهای سروو ضروری است.

آیا می توان از گیربکس خورشیدی کم حجم در محیط های با دمای بالا استفاده کرد؟

بله، اما محدوده دمای کاری باید با سازنده چک شود. معمولاً گیربکس های خورشیدی برای دمای کاری بین -۲۰ تا +۹۰ درجه سانتی گراد طراحی می شوند. در دماهای بالاتر، ممکن است به روغن مخصوص و سیستم خنک کاری نیاز باشد.

عمر مفید گیربکس خورشیدی کم حجم چقدر است و چه عواملی بر آن تأثیر می گذارد؟

عمر مفید به عواملی مانند بار، سرعت، روانکاری، دما و دقت نصب بستگی دارد. با نگهداری صحیح، این گیربکس ها معمولاً بیش از ۲۰,۰۰۰ ساعت کار مداوم را تحمل می کنند. تعویض به موقع روغن و پایش دمای پوسته از مهم ترین عوامل افزایش عمر هستند. طبق ISO 6336، طراحی دنده ها بر اساس عمر ۱۰ سال یا ۵۰,۰۰۰ ساعت انجام می شود.
