گیربکس خورشیدی کم صدا نوعی گیربکس سیاره ای است که با استفاده از چرخ دنده های مارپیچ و طراحی بهینه شده، سطح نویز را به ۶۰ تا ۷۵ دسی بل کاهش می دهد. این ویژگی آن را برای محیط های صنعتی حساس مانند بیمارستان ها، آزمایشگاه ها و خطوط تولید دارویی مناسب می سازد. راندمان انتقال قدرت در این مدل ها به بیش از ۹۸٪ می رسد که بالاترین رقم در میان انواع گیربکس های صنعتی است.

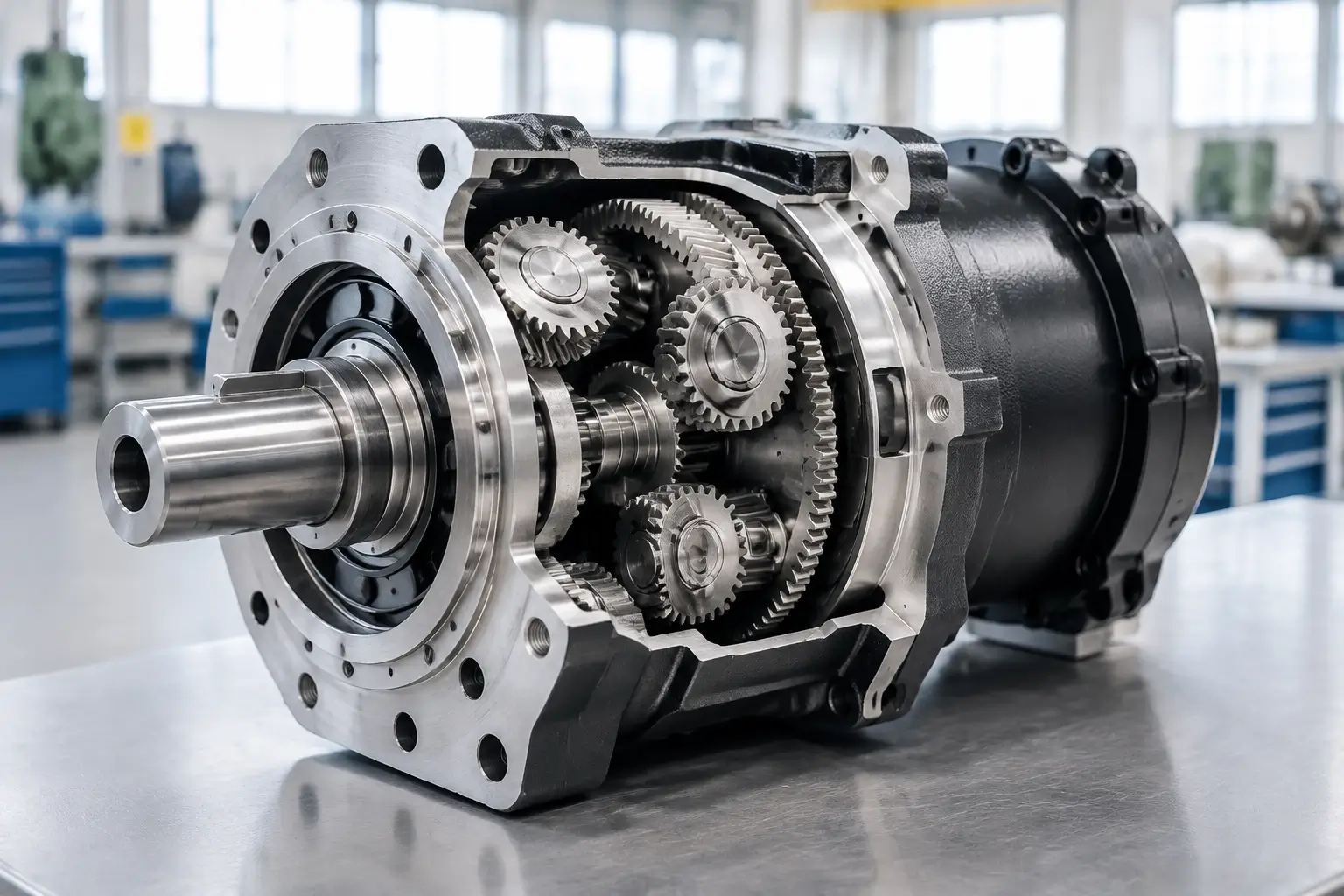

گیربکس های خورشیدی از سه جزء اصلی تشکیل شده اند: دنده خورشیدی در مرکز، دنده های سیاره ای که به دور آن می چرخند، و دنده رینگی که مجموعه را احاطه می کند. توزیع یکنواخت بار بین این اجزا باعث می شود تنش مکانیکی کاهش یابد و در نتیجه، هم طول عمر افزایش پیدا کند و هم نویز عملیاتی به حداقل برسد.
| ویژگی | گیربکس خورشیدی کم صدا | گیربکس هلیکال | گیربکس حلزونی |
|---|---|---|---|
| سطح نویز | ۶۰-۷۵ دسی بل | ۷۰-۸۵ دسی بل | ۸۰-۹۵ دسی بل |
| راندمان | ۹۴-۹۸٪ | ۹۰-۹۵٪ | ۴۰-۶۵٪ |
| گشتاور خروجی | تا ۶۵۱,۰۰۰ نیوتن متر | تا ۵۰۰,۰۰۰ نیوتن متر | تا ۳۰۰,۰۰۰ نیوتن متر |
| نسبت تبدیل | ۳ تا ۴۰۰۰ | ۱ تا ۲۰۰ | ۵ تا ۱۰۰ |
| عمر مفید | ۳۰,۰۰۰-۵۰,۰۰۰ ساعت | ۲۰,۰۰۰-۴۰,۰۰۰ ساعت | ۱۰,۰۰۰-۲۰,۰۰۰ ساعت |
| هزینه نگهداری | پایین | متوسط | بالا |
ویژگی های فنی و عملکردی گیربکس خورشیدی کم صدا
طراحی کم صدا در گیربکس های خورشیدی از چند مسیر همزمان به دست می آید. نخست، استفاده از چرخ دنده های مارپیچ (هلیکال) به جای دنده های ساده باعث می شود تماس بین دنده ها تدریجی باشد و ضربه های ناگهانی که منشأ اصلی نویز هستند، حذف شوند. دوم، تقسیم بار بین چند دنده سیاره ای (معمولاً سه تا پنج عدد) فشار روی هر دنده را کاهش می دهد و در نتیجه، ارتعاشات مکانیکی کمتری تولید می شود.
سوم، استفاده از بلبرینگ های با دقت بالا و لقی کنترل شده در محورهای ورودی و خروجی، اصطکاک را به حداقل می رساند. برند SEW آلمان در مدل های سری P خود از بلبرینگ های SKF استفاده می کند که سطح نویز را تا ۵ دسی بل نسبت به مدل های مشابه کاهش می دهد.
مزایای فناوری صدای کم در سیستم های انرژی
کاهش نویز در گیربکس های خورشیدی مزایای عملیاتی مشخصی دارد. در محیط های صنعتی که کارگران در مجاورت مستقیم ماشین آلات فعالیت می کنند، سطح صدای بالای ۸۵ دسی بل می تواند به آسیب شنوایی منجر شود. گیربکس های کم صدا این امکان را فراهم می کنند که بدون نیاز به اتاق های عایق بندی شده، تجهیزات در کنار نیروی انسانی کار کنند.
در کاربردهای پزشکی و دارویی، آلودگی صوتی می تواند بر دقت تجهیزات اندازه گیری تأثیر بگذارد. خطاهای اندازه گیری ناشی از ارتعاشات مکانیکی در دستگاه های آنالایتیکال می تواند نتایج آزمایش ها را مخدوش کند. استفاده از گیربکس های خورشیدی کم صدا در سانتریفوژهای صنعتی و دستگاه های پرکن دارویی، این چالش را برطرف می کند.
مقایسه ظرفیت و دقت گیربکس با مدل های سنتی
گیربکس های خورشیدی کم صدا در مقایسه با گیربکس های حلزونی سنتی، تفاوت های ساختاری اساسی دارند. گیربکس حلزونی از یک جفت دنده حلزونی و حلزونی چرخ استفاده می کند که تماس نقطه ای بین دنده ها ایجاد می کند. این تماس نقطه ای باعث اتلاف انرژی بیشتر (راندمان ۴۰ تا ۶۵ درصد) و تولید نویز بالاتر می شود.
گیربکس های هلیکال سنتی تماس خطی دارند، اما توزیع بار در آن ها یکنواخت نیست و معمولاً فقط یک ردیف دنده وجود دارد. در مقابل، گیربکس خورشیدی با سه تا پنج دنده سیاره ای، بار را بین شش تا ده نقطه تماس توزیع می کند. این توزیع گسترده، تنش روی هر دندانه را کاهش می دهد و در نتیجه، هم عمر مفید افزایش می یابد و هم سطح نویز پایین تر می ماند.
کارایی در شرایط محیطی مختلف
عملکرد گیربکس های خورشیدی کم صدا در دماهای مختلف متغیر است. در محدوده دمایی ۰ تا ۶۰ درجه سانتی گراد، راندمان در بالاترین سطح باقی می ماند. اما در دماهای زیر صفر، ویسکوزیته روانکار افزایش می یابد و می تواند تا ۳ درصد از راندمان بکاهد. برای محیط های سرد، استفاده از روانکارهای مصنوعی با نقطه ریزش پایین توصیه می شود.
در محیط های با رطوبت بالا (بالای ۸۰ درصد)، نفوذ رطوبت به داخل گیربکس یک نگرانی جدی است. برندهای معتبر مانند بونفیلیولی و رجیانا از درجه حفاظت IP65 یا بالاتر برای پوسته گیربکس استفاده می کنند که از ورود گرد و غبار و پاشش آب جلوگیری می کند. در صنایع غذایی و دارویی، استانداردهای USDA و FDA الزام می کنند که گیربکس ها از مواد غیرسمی ساخته شوند و قابلیت شستشو با مواد ضدعفونی کننده را داشته باشند.
مراحل انتخاب و نصب گیربکس خورشیدی کم صدا
انتخاب صحیح گیربکس خورشیدی کم صدا نیازمند بررسی چند پارامتر فنی است که مستقیماً بر عملکرد و عمر مفید تجهیز تأثیر می گذارند. شناخت دقیق نیازهای سیستم، اولین و مهم ترین گام در این فرآیند محسوب می شود.
شناسایی نیازهای انرژی و حجم مورد نیاز
برای تعیین ظرفیت مناسب گیربکس خورشیدی، باید سه پارامتر اصلی را محاسبه کرد: گشتاور خروجی مورد نیاز، دور خروجی مورد نظر، و ضریب سرویس. گشتاور خروجی از ضرب نیروی مورد نیاز در شعاع مؤثر به دست می آید. مثلاً برای یک نوار نقاله با ظرفیت ۵ تن و شعاع درام ۰.۳ متر، گشتاور مورد نیاز حدود ۱۵,۰۰۰ نیوتن متر است.
ضریب سرویس (Service Factor) بسته به شرایط کاری تعیین می شود. برای کاربردهای با بار یکنواخت و بدون ضربه، ضریب ۱.۲ تا ۱.۵ کافی است. اما در کاربردهای سنگین مانند سنگ شکن ها یا پرس های صنعتی که بارهای ضربه ای وجود دارد، ضریب سرویس باید ۲ تا ۲.۵ در نظر گرفته شود. شرکت SEW توصیه می کند که برای ماشین آلات با استارت و استاپ مکرر، ضریب ۱.۸ به بالا انتخاب شود تا عمر بلبرینگ ها کاهش نیابد.
مقایسه مدل های مختلف از نظر قیمت و عملکرد
گیربکس های خورشیدی کم صدا در سه دسته قیمتی اصلی قرار می گیرند. دسته اول شامل مدل های اروپایی از برندهای SEW، فلندر و بونفیلیولی است که قیمت بالاتری دارند اما کیفیت ساخت و خدمات پس از فروش آن ها تضمین شده است. راندمان این مدل ها معمولاً ۹۶ تا ۹۸ درصد است و گشتاور خروجی تا ۶۵۰,۰۰۰ نیوتن متر می رسد.
دسته دوم شامل برندهای ایرانی مانند شهباز گیربکس، پارس گیرجی و شاکرین اصفهان است. این تولیدکنندگان با مهندسی معکوس از نمونه های اروپایی، محصولاتی با کیفیت قابل قبول و قیمت پایین تر ارائه می دهند. راندمان مدل های ایرانی معمولاً ۹۰ تا ۹۴ درصد است که برای اکثر کاربردهای صنعتی کافی به نظر می رسد.
دسته سوم شامل گیربکس های چینی است که قیمت پایین تری دارند اما در زمینه کیفیت ساخت و دوام، تنوع زیادی وجود دارد. برخی تولیدکنندگان چینی مانند Apex Dynamics و Neumann مشهور به کیفیت مناسب هستند، در حالی که برندهای ناشناخته ممکن است عمر مفید کوتاه تری داشته باشند.
نکات فنی نصب و اتصال به صورت صحیح
نصب صحیح گیربکس خورشیدی کم صدا نیازمند رعایت چند نکته فنی است. اول، تراز بودن محور گیربکس با موتور محرک اهمیت بالایی دارد. هرگونه ناهمراستایی باعث ایجاد ارتعاشات اضافی می شود که سطح نویز را افزایش می دهد و عمر بلبرینگ ها را کاهش می دهد. استفاده از کوپلینگ های انعطاف پذیر توصیه می شود تا جذب ضربه های جزئی انجام شود.
دوم، انتخاب روانکار مناسب برای عملکرد کم صدا حیاتی است. روانکارهای با ویسکوزیته مناسب (معمولاً ISO VG 220 یا ۳۲۰ برای گیربکس های خورشیدی) باید تا سطح تعیین شده در کاتالوگ پر شوند. کم بودن روغن باعث افزایش اصطکاک و نویز می شود؛ زیادبودن آن هم باعث هم زدن مداوم روغن و تولید حرارت اضافی می گردد.
سوم، گشتاور بولت های اتصال باید مطابق دستورالعمل سازنده باشد. استفاده از آچار گشتاور (Torque Wrench) و رعایت الگوی سفت کردن به صورت ضربدری، توزیع یکنواخت نیرو روی سطح فلنج را تضمین می کند.
مقایسه گیربکس خورشیدی کم صدا با جایگزین های دیگر
در بازار گیربکس های صنعتی، گزینه های متعددی برای انتقال قدرت وجود دارد. هر نوع گیربکس مزایا و محدودیت های خاص خود را دارد و انتخاب نهایی باید بر اساس نیازهای مشخص پروژه انجام شود.
گزینه های تجاری رقابتی در بازار
مهم ترین جایگزین ها برای گیربکس خورشیدی کم صدا شامل گیربکس هلیکال شافت مستقیم، گیربکس حلزونی، و گیربکس های ترکیبی هستند. گیربکس های هلیکال شافت مستقیم از مجموعه ای از چرخ دنده های مارپیچ در یک خط مستقیم استفاده می کنند. این نوع گیربکس ها در مدل های کم صدا با دنده های هونینگ شده عرضه می شوند که سطح نویز را تا ۱۰ دسی بل کاهش می دهند.
گیربکس های حلزونی به دلیل خاصیت خودقفل شوندگی، هنوز در برخی کاربردها استفاده می شوند. این ویژگی باعث می شود در صورت قطع ناگهانی برق، بار به سمت موتور برنگردد. اما راندمان پایین (۴۰ تا ۶۵ درصد) و نویز بالا، این نوع گیربکس را برای کاربردهای حساس به صدا نامناسب می سازد.
نقاط قوت و ضعف نسبی هر مدل
گیربکس خورشیدی کم صدا در مقایسه با گیربکس هلیکال شافت مستقیم، از نظر حجم و وزن برتری مشخصی دارد. برای یک گشتاور خروجی ۵۰,۰۰۰ نیوتن متر، یک گیربکس خورشیدی حدود ۴۰ درصد سبک تر و ۳۰ درصد کوچک تر از گیربکس هلیکال معادل است. این کاهش ابعاد در پروژه هایی با محدودیت فضا اهمیت زیادی دارد.
اما گیربکس های هلیکال در تعمیرات و نگهداری ساده تر هستند. دسترسی به اجزای داخلی و تعویض دنده ها در گیربکس هلیکال آسان تر از نوع خورشیدی است که ساختار فشرده تری دارد. همچنین، هزینه اولیه گیربکس هلیکال معمولاً ۲۰ تا ۳۰ درصد کمتر از گیربکس خورشیدی با مشخصات مشابه است.
گیربکس های حلزونی علی رغم معایب ذکرشده، در یک مورد خاص همچنان انتخاب اول هستند: کاربردهایی که نیاز به قفل شدن خودکار دارند. مثلاً در سیستم های بالابر و آسانسور، اگر گیربکس خورشیدی استفاده شود، باید ترمز اضافی نصب شود که هزینه و پیچیدگی سیستم را افزایش می دهد.
پیشنهاد نهایی بر اساس نیاز کاربر
برای انتخاب بین گیربکس خورشیدی کم صدا و سایر گزینه ها، چهار معیار اصلی را باید در نظر گرفت. اگر اولویت اصلی کاهش نویز و حفظ راندمان بالاست، گیربکس خورشیدی با دنده های مارپیچ بهترین انتخاب است. اگر بودجه محدود است و راندمان در اولویت دوم قرار دارد، گیربکس هلیکال شافت مستقیم گزینه معقولی محسوب می شود.
برای کاربردهای با نیاز به قفل شدن خودکار، استفاده از گیربکس حلزونی یا ترکیب گیربکس خورشیدی با ترمز خارجی توصیه می شود. در پروژه هایی که دسترسی به تعمیرات ساده است و فضای کافی وجود دارد، گیربکس هلیکال می تواند هزینه های بلندمدت کمتری داشته باشد.
نکات کلیدی برای تصمیم گیری در خرید گیربکس خورشیدی کم صدا
خرید گیربکس خورشیدی کم صدا نیازمند بررسی دقیق عوامل متعددی است که در مجموع، عملکرد و عمر مفید تجهیز را تعیین می کنند. آگاهی از این عوامل به خریداران کمک می کند تا انتخاب آگاهانه تری داشته باشند.
اولویت های مهم خریداران
تحقیقات بازار نشان می دهد که برای خریداران صنعتی، سه عامل در اولویت قرار دارند: قابلیت اطمینان، هزینه چرخه عمر (Lifecycle Cost)، و دسترسی به خدمات پس از فروش. گیربکس خورشیدی کم صدا اگرچه هزینه اولیه بالاتری نسبت به برخی جایگزین ها دارد، اما به دلیل راندمان بالا و عمر طولانی، هزینه چرخه عمر پایین تری ارائه می دهد.
برای کاربردهای حساس به صدا مانند بیمارستان ها و مراکز درمانی، سطح نویز اولویت اول محسوب می شود. در این موارد، سرمایه گذاری روی مدل های با کیفیت بالاتر از برندهای معتبر اروپایی توجیه پذیر است. اما برای کارگاه های صنعتی با سطح نویز محیطی بالا، تفاوت ۵ تا ۱۰ دسی بل اهمیت کمتری دارد و می توان از مدل های اقتصادی تر استفاده کرد.
نکات فنی حیاتی در انتخاب
در انتخاب گیربکس خورشیدی کم صدا، باید به چند نکته فنی توجه ویژه داشت. اول، نوع دنده ها: دنده های هونینگ شده (Honing) یا شیوینگ شده (Shaving) سطح صاف تری دارند و نویز کمتری تولید می کنند. بررسی کاتالوگ فنی برای اطمینان از نوع عملیات پرداخت دنده ها ضروری است.
دوم، سیستم روانکاری: گیربکس های با سیستم روانکاری پاششی (Splash Lubrication) برای سرعت های پایین مناسب هستند، در حالی که برای سرعت های بالا، سیستم روانکاری اجباری (Forced Lubrication) با پمپ روغن ضروری است. استفاده از روانکار نامناسب می تواند سطح نویز را تا ۱۰ دسی بل افزایش دهد.
سوم، کیفیت یاتاقان ها: بلبرینگ های با کلاس ABEC 7 یا بالاتر، لقی کمتر و در نتیجه نویز کمتری دارند. برندهایی مانند SKF، FAG و NSK در این زمینه شناخته شده هستند. استفاده از بلبرینگ های ارزان قیمت می تواند در کوتاه مدت هزینه ها را کاهش دهد اما در بلندمدت هزینه تعمیرات را افزایش می دهد.
گیربکس خورشیدی کم صدا یکی از بهترین انتخاب ها برای صنایعی است که به ترکیب راندمان بالا، عمر طولانی و سطح نویز پایین نیاز دارند. برای انتخاب صحیح، پیش از خرید با کارشناسان فنی مشورت کنید و مشخصات فنی دقیق سیستم خود را در اختیار آن ها قرار دهید. تصمیم گیری بر اساس مشاوره تخصصی، بهترین راه برای اطمینان از عملکرد مطلوب و کاهش هزینه های بلندمدت است.
سوالات متداول خرید و استفاده از گیربکس خورشیدی کم صدا
چرا گیربکس خورشیدی کم صدا ترجیح می دهیم؟
گیربکس خورشیدی کم صدا به دلیل طراحی خاص سیاره ای، بار را بین چند دنده توزیع می کند و فشار روی هر دندانه کاهش می یابد. استفاده از چرخ دنده های مارپیچ به جای دنده های ساده، تماس تدریجی بین دنده ها را ممکن می سازد و ضربات ناگهانی که منشأ اصلی نویز هستند حذف می شوند. راندمان بالای ۹۴ تا ۹۸ درصد به معنای اتلاف انرژی کمتر و حرارت دهی پایین تر است که خود عامل دیگری برای کاهش نویز محسوب می شود.
چه شرایطی برای استفاده از این گیربکس مناسب است؟
گیربکس خورشیدی کم صدا برای محیط هایی با محدودیت نویز، دقت بالا، و کار مداوم مناسب است. کاربردهای رایج شامل خطوط تولید دارویی و غذایی، تجهیزات پزشکی، رباتیک صنعتی، سیستم های نوار نقاله در بیمارستان ها، و ماشین آلات بسته بندی حساس می شود. در محیط های با دمای ۰ تا ۶۰ درجه سانتی گراد و رطوبت زیر ۸۰ درصد، عملکرد بهینه دارد. برای شرایط سخت تر مانند دماهای شدید یا محیط های خورنده، باید مدل های با درجه حفاظت بالاتر انتخاب شوند.
چه مشکلاتی ممکن است در نصب پیش بیاید؟
ناهمراستایی بین گیربکس و موتور محرک شایع ترین مشکل نصب است. این انحراف باعث ارتعاشات اضافی، افزایش نویز، و کاهش عمر بلبرینگ ها می شود. استفاده از کوپلینگ انعطاف پذیر می تواند این مشکل را تا حد زیادی برطرف کند. مشکل دیگر، انتخاب نادرست روانکار است که می تواند منجر به افزایش اصطکاک و نویز شود. بررسی کاتالوگ سازنده برای تعیین نوع و حجم روانکار ضروری است. همچنین، سفت کردن نامتعادل بولت های اتصال می تواند فشار ناهمگن روی سطح فلنج ایجاد کند و باعث نشتی روغن شود.
چه مدتی عمر مفید این گیربکس است؟
عمر مفید گیربکس خورشیدی کم صدا به کیفیت ساخت، شرایط کاری، و برنامه نگهداری بستگی دارد. در شرایط ایده آل با بار نامی و کار مداوم، عمر مفید بین ۳۰,۰۰۰ تا ۵۰,۰۰۰ ساعت کارکرد انتظار می رود. عواملی مانند بارهای ضربه ای، دمای بالا، و آلودگی محیطی می توانند این عدد را کاهش دهند. برنامه بازرسی منظم شامل بررسی سطح روغن، دمای کارکرد، و شنیدن نویزهای غیرعادی می تواند از خرابی های ناگهانی جلوگیری کند. طبق توصیه سازندگان معتبر مانند SEW، سرویس و بازرسی کامل هر ۱۰,۰۰۰ ساعت یا هر دو سال (هر کدام زودتر فرا برسد) ضروری است.
