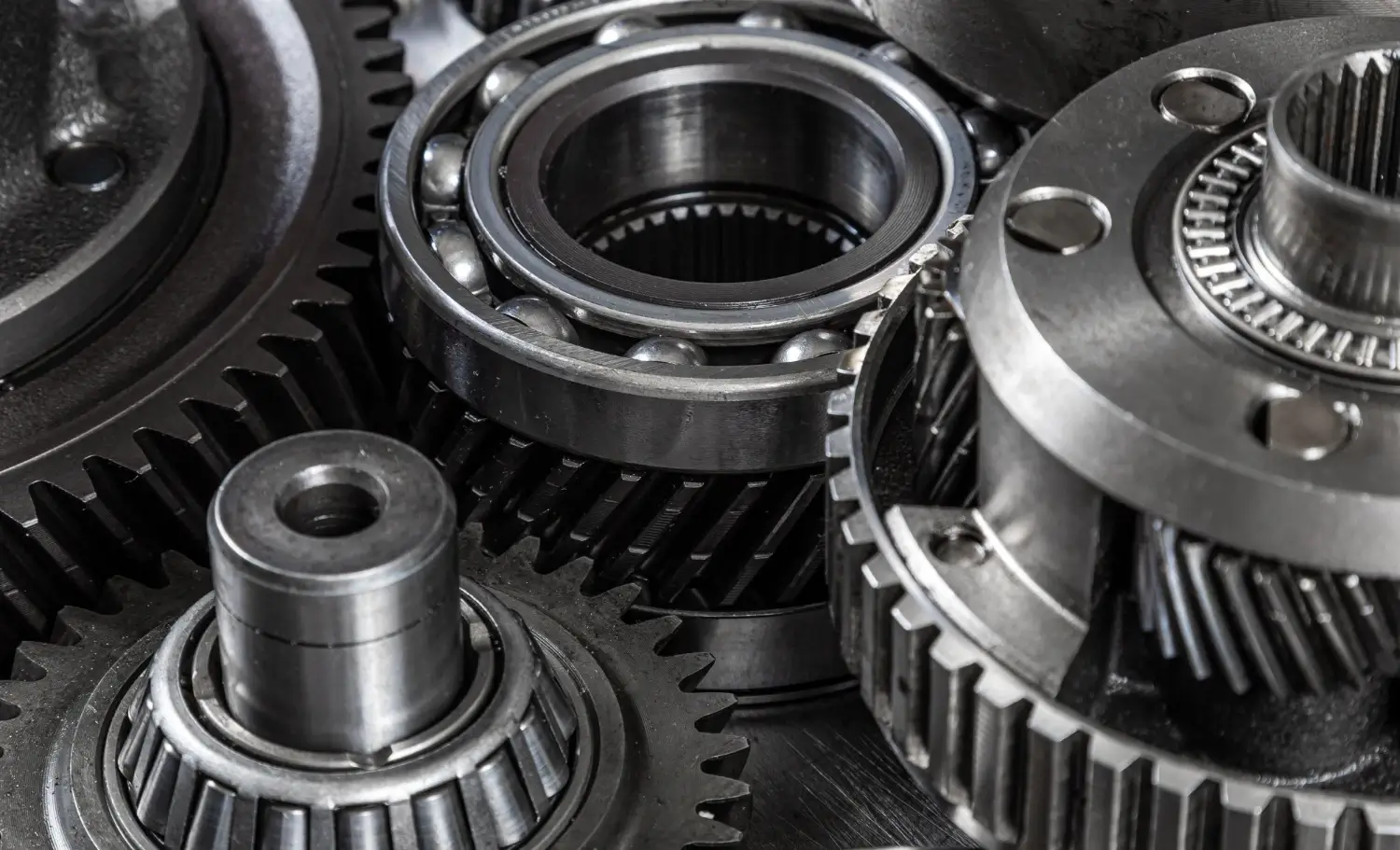

چرخ دنده خورشیدی، شاید نامی آشنا برای علاقهمندان به دنیای مهندسی و مکانیک باشد. این قطعه کوچک اما حیاتی، قلب تپنده سیستم های دنده سیاره ای است؛ مکانیزم هایی هوشمندانه که به دلیل قابلیت های منحصر به فردشان، نقشی اساسی در طیف وسیعی از ماشین آلات و تجهیزات مدرن ایفا میکنند. از گیربکس خودرویی که هر روز با آن سروکار داریم گرفته تا بازوهای دقیق ربات های صنعتی و توربین های عظیم بادی، ردپای کاربرد چرخ دنده خورشیدی و سیستم سیاره ای به وضوح دیده میشود. در این راهنمای جامع، ما به عنوان متخصصان با تجربه در حوزه گیربکس های صنعتی، شما را با کاربردهای کلیدی و شگفت انگیز چرخ دنده خورشیدی در صنایع مختلف آشنا میکنیم و دلایل این محبوبیت و کارایی بالا را بررسی خواهیم کرد.
فهرست محتوا
کاربرد چرخ دنده خورشیدی در قلب صنعت خودرو
صنعت خودرو یکی از اصلی ترین و شناخته شده ترین حوزه های کاربرد چرخ دنده های خورشیدی و مجموعه های سیاره ای است. قابلیت های ویژه این سیستم ها، آن ها را به راهکاری ایده آل برای چالش های انتقال قدرت در وسایل نقلیه تبدیل کرده است.
گیربکس های اتوماتیک
احتمالا مهم ترین کاربرد چرخ دنده خورشیدی در صنعت خودرو، استفاده در گیربکس های اتوماتیک سنتی است. در این گیربکس ها، معمولا ترکیبی از چند مجموعه دنده سیاره ای (مانند مجموعه های معروف Simpson یا Ravigneaux) به کار گرفته میشود. چرخ دنده خورشیدی، به همراه چرخ دنده های سیاره ای، رینگ و نگهدارنده (کریر)، اجزای اصلی این مجموعه ها هستند. با استفاده از کلاچ ها و ترمز های هیدرولیکی، میتوان به صورت انتخابی، چرخش هر یک از این اجزا (خورشیدی، رینگ یا کریر) را متوقف یا آزاد کرد. این عمل هوشمندانه، مسیر جریان قدرت را در مجموعه تغییر میدهد و به گیربکس اجازه میدهد تا نسبت دنده های مختلف (دنده های جلو)، دنده مستقیم (با نسبت ۱:۱) و دنده معکوس را بدون نیاز به دخالت راننده و مهم تر از آن، بدون قطع جریان قدرت (Power shifting) ایجاد کند. نتیجه این فرآیند، تعویض دنده های بسیار نرم و راحتی رانندگی بیشتر است که مدیون ساختار ذاتی سیستم های دنده سیاره ای هستیم.
خودروهای هیبریدی و الکتریکی (EV)
با گسترش روزافزون خودروهای هیبریدی و الکتریکی (EV)، نقش چرخ دنده های خورشیدی پررنگ تر هم شده است. موتورهای الکتریکی معمولا در سرعت های بالا کار میکنند اما گشتاور اولیه کمتری نسبت به موتورهای احتراقی دارند. سیستم دنده سیاره ای به دلیل راندمان بالا و قابلیت کاهش سرعت و افزایش گشتاور در فضایی بسیار فشرده، راهکاری عالی برای تطبیق خروجی موتور الکتریکی با نیاز چرخ ها است. در خودروهای هیبریدی، از این سیستم ها در قالب “دستگاه های تقسیم قدرت” (Power Split Devices) یا “چرخ دنده های جمع کننده” استفاده میشود تا به طور هوشمندانه، قدرت تولیدی موتور احتراقی و موتور (یا موتور های) الکتریکی را با هم ترکیب کرده و به چرخ ها منتقل کنند. راندمان بالای این گیربکس ها (معمولا حدود ۹۷٪ در هر مرحله) به معنی اتلاف انرژی کمتر و در نتیجه، افزایش برد حرکتی خودروهای الکتریکی و کاهش مصرف سوخت در خودروهای هیبریدی است.
محرک های نهایی چرخ
در وسایل نقلیه سنگین مانند کامیون ها، اتوبوس ها، ماشین آلات راهسازی و کشاورزی، نیاز به گشتاور بسیار بالا در چرخ ها برای حرکت دادن وزن سنگین وسیله نقلیه و بارهای آن وجود دارد. در این موارد، از گیربکس خورشیدی کوچک و قدرتمندی به نام محرک های نهایی چرخ (Wheel Hub Drives) استفاده میشود. این گیربکس ها مستقیما درون توپی چرخ یا نزدیک به آن نصب میشوند و آخرین مرحله کاهش سرعت و افزایش گشتاور را پیش از رسیدن نیرو به چرخ انجام میدهند. استفاده از چرخ دنده خورشیدی و سیستم سیاره ای در این بخش، امکان دستیابی به گشتاور خروجی فوق العاده بالا را در فضایی بسیار محدود فراهم میکند که برای تامین نیروی کششی لازم در این ماشین آلات حیاتی است.
نقش حیاتی چرخ دنده خورشیدی در صنعت و انرژی های نو
کاربردهای چرخ دنده خورشیدی فراتر از صنعت خودرو است و در بخش های حیاتی صنعت و فناوری های نوین نیز نقشی کلیدی ایفا میکند.
توربین های بادی
توربین های بادی مدرن، نمادی از انرژی پاک هستند، اما در قلب این غول های مهربان، گیربکس هایی پیچیده و بسیار قدرتمند قرار دارند که اغلب از سیستم های دنده سیاره ای بهره میبرند. پره های عظیم توربین با سرعت نسبتا پایینی میچرخند (مثلا ۱۰ تا ۲۰ دور در دقیقه)، در حالی که ژنراتور برای تولید بهینه برق به سرعت های بسیار بالاتری (مثلا ۱۵۰۰ تا ۲۰۰۰ دور در دقیقه) نیاز دارد. وظیفه اصلی گیربکس توربین بادی، افزایش این سرعت دورانی پایین به سرعت بالا است. علاوه بر این، روتور توربین، گشتاور ورودی فوق العاده عظیمی را به گیربکس وارد میکند. چرخ دنده های خورشیدی و سیستم های سیاره ای، به خصوص در طراحی های چند مرحله ای، به دلیل چگالی گشتاور بسیار بالا (توانایی تحمل گشتاور زیاد در حجم کم) و استحکام ناشی از توزیع بار بین چند دنده سیاره ای، گزینه ای ایده آل برای مراحل اولیه این گیربکس ها هستند که با گشتاور ورودی عظیم سروکار دارند. فشردگی این گیربکس ها نیز مزیت مهمی است، زیرا باید در فضای محدود محفظه بالای برج توربین (ناسل) جای گیرند. قابلیت اطمینان در این کاربرد، که شرایط کاری سخت و نیاز به عملکرد مداوم دارد، اهمیتی حیاتی دارد. برای آشنایی کامل با گیربکس خورشیدی در توربین بادی و نحوه عملکرد آن ، به صفحه آن مراجعه کنید.
بازوهای رباتیک صنعتی
در دنیای اتوماسیون صنعتی و رباتیک، بازوهای رباتیک وظایف دقیق و تکراری مانند مونتاژ، جوشکاری یا جابجایی قطعات را با سرعت و قدرت بالا انجام میدهند. مفاصل این ربات ها نیازمند محرک هایی هستند که بتوانند گشتاور کافی برای حرکت دادن بازو و بار آن را فراهم کنند، بسیار دقیق عمل کنند و لقی (Backlash) بسیار کمی داشته باشند تا خطاهای موقعیت یابی به حداقل برسد. همچنین، اندازه و وزن این محرک ها باید کم باشد تا بازوی ربات سبک و چابک باقی بماند. گیربکس های سیاره ای، به خصوص نسخه های دقیق با لقی کم، به دلیل نسبت گشتاور به وزن عالی، ابعاد بسیار فشرده و دقت بالا، به طور گسترده در مفاصل ربات ها، معمولا به صورت کوپل شده با سروو موتور ها، استفاده میشوند. این گیربکس ها کاهش سرعت لازم برای افزایش گشتاور موتور را فراهم کرده و امکان کنترل دقیق حرکت را به ربات میدهند.
ماشین آلات صنعتی
کاربرد چرخ دنده خورشیدی در ماشین آلات صنعتی عمومی نیز بسیار گسترده است. در سیستم های نوار نقاله، موتورهای درام، میکسرها و همزن های صنعتی (برای مخلوط کردن موادی مانند سیمان، آسفالت، مواد غذایی)، ماشین ابزار ها (درایو محورها)، وینچ ها، بالابرها و جرثقیل ها، نیاز به گشتاور بالا، عملکرد قابل اطمینان و اغلب ابعاد فشرده وجود دارد. گیربکس های سیاره ای به خوبی این نیازها را برآورده میکنند. استحکام و دوام بالای این گیربکس ها به دلیل توزیع بار، آن ها را برای کار در شرایط سخت صنعتی و بارهای مداوم مناسب میسازد.
کاربردهای ویژه چرخ دنده خورشیدی
تطبیق پذیری سیستم دنده سیاره ای باعث شده تا کاربردهای آن به حوزه های بسیار خاص و بعضا غیرمنتظره نیز گسترش یابد.
کاربرد در هوافضا و صنایع دفاعی
در صنعت هوافضا و دفاع، کاهش وزن و قابلیت اطمینان حداکثری، اولویت های اصلی هستند. گیربکس های سیاره ای به دلیل چگالی توان بالا (نسبت توان به وزن) و وزن کم نسبت به ظرفیت انتقال گشتاورشان، در بخش های مختلفی از این صنعت به کار میروند. به عنوان مثال، در گیربکس های کاهنده موتورهای توربوفن و توربوپراپ هواپیماها، عملگرهای سطوح کنترل پرواز (مانند فلپ ها و الرون ها) و مکانیزم های باز و بسته کردن ارابه فرود، از این سیستم ها استفاده میشود. قابلیت اطمینان فوق العاده بالا در این کاربردها، که هرگونه خرابی میتواند فاجعه بار باشد، یک الزام مطلق است.
از تجهیزات پزشکی تا ماشین آلات ساخت و ساز و معدن
در تجهیزات پزشکی مانند میزهای عمل، برخی ربات های جراحی و پمپ های دقیق، نیاز به حرکت کنترل شده، دقت بالا، قابلیت اطمینان و گاهی عملکرد کم صدا وجود دارد. گیربکس های سیاره ای کوچک و دقیق میتوانند این نیازها را برآورده کنند. از سوی دیگر، در ماشین آلات سنگین ساخت و ساز و معدن، مانند محرک های زنجیر بولدوزرها و بیل های مکانیکی، دریل های حفاری غول پیکر و کله های برش تونل، نیاز به استحکام فوق العاده بالا و توانایی تحمل بارهای ضربه ای شدید است. گیربکس های سیاره ای بسیار مقاوم، که برای چنین شرایط کاری سختی طراحی شده اند، نقش کلیدی در تامین نیروی محرکه این ماشین آلات دارند. استحکام ذاتی ناشی از توزیع بار، یک مزیت تعیین کننده در این محیط های خشن است.
حضور در ابزارهای برقی، دوچرخه ها و لوازم خانگی
شاید کمتر کسی بداند، اما چرخ دنده های خورشیدی حتی در برخی کالاهای مصرفی نیز حضور دارند. در پیچ گوشتی های برقی و دریل های شارژی، یک گیربکس سیاره ای کوچک وظیفه کاهش سرعت موتور الکتریکی و افزایش گشتاور در سر مته را بر عهده دارد. در برخی دوچرخه ها، سیستم های دنده داخلی توپی (Hub Gear) از مکانیزم های سیاره ای برای ایجاد نسبت دنده های مختلف استفاده میکنند که امکان تعویض دنده حتی در حالت ایستاده را فراهم میکند. حتی در برخی چاپگرها یا مکانیزم های زوم دوربین های موبایل نیز ممکن است از انواع بسیار کوچک این سیستم ها استفاده شود. در این کاربردها، عواملی مانند اندازه کوچک، هزینه تولید (در تیراژ بالا) و عملکرد خاص مورد نیاز، دلایل استفاده از این فناوری هستند.
چرا چرخ دنده خورشیدی انتخابی ایده آل برای این کاربردهاست
این کاربردهای گسترده و متنوع، اتفاقی نیستند. چرخ دنده خورشیدی و سیستم سیاره ای، مزایای فنی قابل توجهی دارند که آن ها را به راهکاری جذاب و کارآمد تبدیل کرده است:
نسبت گشتاور به وزن بالا و طراحی کم حجم
شاید مهم ترین مزیت، چگالی گشتاور (یا توان) بسیار بالا باشد. به دلیل اینکه بار ورودی بین چندین چرخ دنده سیاره ای تقسیم میشود، هر دندانه تنها کسری از بار کل را تحمل میکند. این امر اجازه میدهد تا با استفاده از چرخ دنده های کوچکتر و سبکتر، گشتاور بسیار بالایی منتقل شود. نتیجه مستقیم این ویژگی، ابعاد فیزیکی بسیار فشرده و وزن کم گیربکس های سیاره ای در مقایسه با سایر انواع گیربکس ها با ظرفیت گشتاور مشابه است. این فشردگی برای کاربردهایی که محدودیت فضا و وزن دارند (مانند خودرو، رباتیک، هوافضا) یک مزیت حیاتی است.
راندمان بالا در انتقال قدرت و هم راستایی شفت ها
گیربکس های سیاره ای راندمان انتقال قدرت بالایی دارند و تلفات انرژی در آن ها کم است (معمولا بیش از ۹۵٪ در هر مرحله). این راندمان بالا به دلیل تماس غلتشی مناسب بین دندانه ها و کیفیت ساخت است و در کاربردهای حساس به مصرف انرژی مانند خودروهای الکتریکی یا توربین های بادی بسیار مهم است. مزیت دیگر، هم محور بودن (Coaxial) شفت های ورودی و خروجی است. این ویژگی، طراحی و جانمایی سیستم انتقال قدرت را ساده تر میکند و امکان اتصال مستقیم و خطی به موتور یا بار را فراهم میسازد.
توزیع یکنواخت بار: ضامن استحکام و طول عمر بالا
همانطور که اشاره شد، توزیع یکنواخت بار بین چندین نقطه تماس (دندانه های خورشیدی-سیاره ای و سیاره ای-رینگی) باعث کاهش تنش روی هر دندانه میشود. این ویژگی منجر به افزایش استحکام کلی سیستم، مقاومت بهتر در برابر بارهای ضربه ای و ناگهانی، و در نهایت طول عمر بیشتر قطعات میشود. این استحکام ذاتی، دلیل اصلی استفاده از گیربکس های سیاره ای در کاربردهای سنگین و محیط های خشن صنعتی و معدنی است.
در کنار این مزایا، میتوان به تطبیق پذیری بالا (قابلیت ایجاد نسبت های مختلف، عملکرد کاهنده، افزاینده یا دیفرانسیلی) و عملکرد نرم و کم صدا (در صورت طراحی و ساخت دقیق) نیز اشاره کرد.
برای درک بهتر جایگاه گیربکس سیاره ای، میتوان ویژگی های کلیدی آن را در مقایسه با سایر انواع رایج گیربکس در جدول زیر خلاصه کرد:
| ویژگی | چرخ دنده سیاره ای | چرخ دنده ساده (Spur) | چرخ دنده مارپیچ (Helical) | چرخ دنده مخروطی (Bevel) | چرخ دنده حلزونی (Worm) |
|---|---|---|---|---|---|
| چگالی گشتاور | بالا | متوسط | متوسط تا بالا | متوسط | بالا |
| اندازه/وزن | کم | متوسط | متوسط | متوسط | متوسط تا بالا |
| راندمان | بالا | بالا | بسیار بالا | متوسط تا بالا | پایین تا متوسط |
| محدوده نسبت | بسیار گسترده | محدود | محدود | محدود | بسیار گسترده |
| هزینه | بالا | پایین | متوسط | بالا | متوسط |
| پیچیدگی | بالا | پایین | متوسط | بالا | متوسط |
| نویز | پایین تا متوسط | متوسط تا بالا | پایین | متوسط | بسیار پایین |
| همراستایی شفت | هم محور | موازی | موازی | متقاطع (معمولا ۹۰°) | غیرمتقاطع/غیرموازی |
Export to Sheets
توجه: این مقایسه کلی است و میتواند بسته به طراحی و کیفیت ساخت خاص متفاوت باشد.
نگاهی به آینده: نوآوری ها در کاربرد چرخ دنده های خورشیدی
فناوری چرخ دنده های سیاره ای همچنان در حال تکامل است. پیشرفت در علم مواد (استفاده از فولادهای مقاوم تر، پلاستیک های مهندسی پیشرفته، سرامیک ها و روانکارهای تخصصی)، تکنیک های ساخت دقیق تر (برش و سنگ زنی دقیق تر برای کاهش نویز و افزایش راندمان) و طراحی های بهینه شده (مانند طرح های ماژولار، انواع زاویه راست، نسخه های با لقی صفر یا بسیار کم برای کاربردهای رباتیک و دقیق) باعث بهبود مستمر عملکرد این سیستم ها میشود.
روند جهانی به سمت الکتریکی شدن وسایل نقلیه و ماشین آلات صنعتی و رشد اتوماسیون و رباتیک، اهمیت گیربکس های سیاره ای را بیش از پیش افزایش داده است، زیرا این گیربکس ها شریک ایده آلی برای موتورهای الکتریکی پرسرعت هستند. در آینده، میتوان انتظار داشت که ادغام سنسورهای هوشمند برای پایش وضعیت عملکرد گیربکس (دما، لرزش) و پیاده سازی سیستم های نگهداری پیش بینانه، قابلیت اطمینان و کارایی این قطعات کلیدی را باز هم ارتقا دهد. همچنین مطالعه کنید درورد planetary gears usage در سایت iqsdirectory.
در نهایت، چرخ دنده خورشیدی و سیستم سیاره ای نمونه ای برجسته از یک مکانیزم مهندسی هوشمندانه هستند که با ترکیب مفاهیم ساده هندسی، راهکارهایی قدرتمند، فشرده و کارآمد برای چالش های پیچیده انتقال قدرت در دنیای مدرن ارائه میدهند. تطبیق پذیری و مزایای متعدد آن ها تضمین میکند که این فناوری همچنان نقشی حیاتی در پیشرفت صنایع مختلف در سال های آینده ایفا خواهد کرد.
