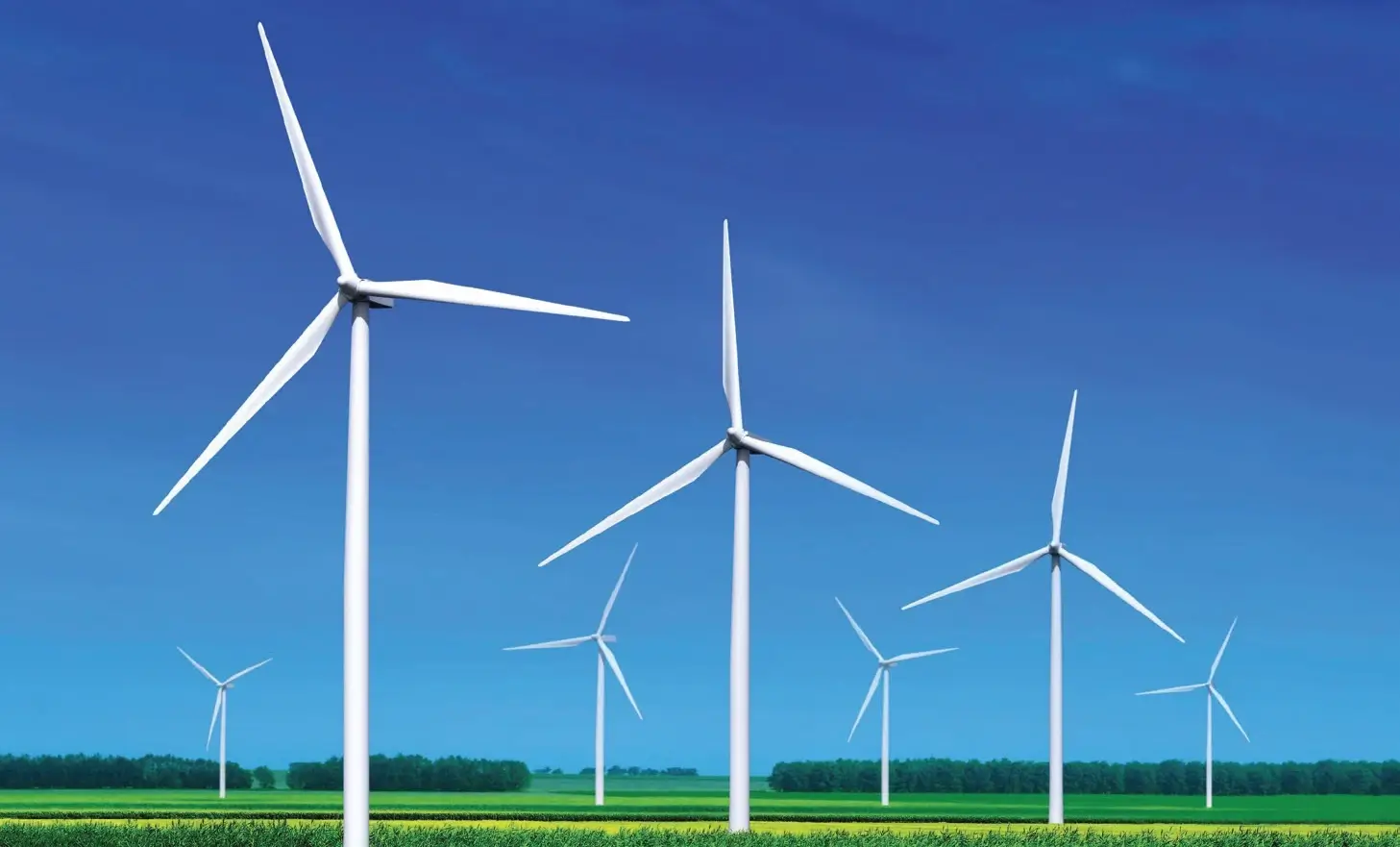

انرژی بادی به عنوان یکی از پاکترین و پایدارترین منابع انرژی تجدیدپذیر، نقشی کلیدی در تامین انرژی آینده جهان و کشورمان ایران ایفا میکند. توربین های بادی غولپیکر که امروزه در دشت ها و سواحل شاهد آن هستیم، نماد پیشرفت فناوری در مهار قدرت باد هستند. اما در قلب این سازه های عظیم، سیستمی پیچیده و حیاتی به نام سیستم انتقال قدرت (Drivetrain) وجود دارد که وظیفه تبدیل انرژی جنبشی باد به نیروی قابل استفاده برای ژنراتور را بر عهده دارد. در بسیاری از توربین های بادی مدرن، بهویژه در مقیاس مگاواتی، گیربکس خورشیدی یا سیارهای به عنوان جزء اصلی این سیستم، نقشی بیبدیل بازی میکند. این مقاله به عنوان یک راهنمای جامع، شما را با دنیای شگفتانگیز این نوع گیربکس ها، عملکرد، مزایا و چالش های پیش روی آن ها در صنعت توربین بادی آشنا میکند.
فهرست مطالب
- چرا گیربکس خورشیدی در توربینهای بادی حیاتی است؟
- آناتومی گیربکس خورشیدی
- مزایای کلیدی گیربکس خورشیدی برای توربینهای مگاواتی
- نگاهی به معایب و الزامات گیربکس خورشیدی
- نگاهی به پیکربندیهای رایج گیربکس در صنعت باد
- گیربکس خورشیدی در صنعت ایران
- آینده گیربکسهای توربین بادی: نوآوریها و چشمانداز پیش رو
- نتیجهگیری
چرا گیربکس خورشیدی در توربینهای بادی حیاتی است؟
برای درک اهمیت گیربکس خورشیدی، ابتدا باید نقش کلی سیستم انتقال قدرت و چالش اصلی که با آن روبروست را بشناسیم.

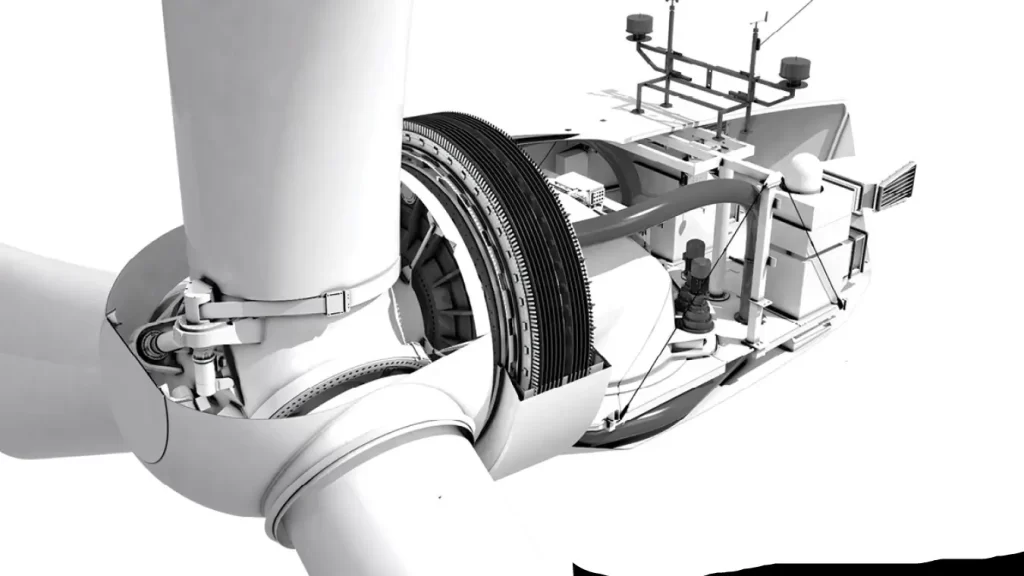

نقش سیستم انتقال قدرت در غولهای بادی
وظیفه اصلی سیستم انتقال قدرت، انتقال انرژی مکانیکی تولید شده توسط چرخش پره های عظیم توربین (روتور) به ژنراتور الکتریکی است. این سیستم معمولا شامل شفت اصلی (که به روتور متصل است)، گیربکس (در صورت وجود) و شفت سرعت بالا (که به ژنراتور متصل است) میشود. این مجموعه باید بتواند قدرت عظیم باد را به شکلی کنترل شده و بهینه به ژنراتور برساند.
چالش سرعت: چرا توربین بادی به گیربکس نیاز دارد؟
یک چالش اساسی در طراحی توربین های بادی بزرگ، اختلاف سرعت قابل توجه بین روتور و ژنراتور است. پره های بزرگ توربین، حتی در بهترین شرایط باد، با سرعت نسبتا پایینی میچرخند (معمولا بین ۱۰ تا ۲۰ دور در دقیقه). اما ژنراتور های الکتریکی استاندارد برای تولید برق با راندمان بالا، به سرعت های بسیار بیشتری نیاز دارند (اغلب ۱۰۰۰ تا ۱۸۰۰ دور در دقیقه یا حتی بیشتر). اینجاست که گیربکس وارد عمل میشود. گیربکس به عنوان یک افزاینده سرعت (Speed Increaser)، سرعت پایین روتور را دریافت کرده و آن را با نسبت تبدیل بالایی (گاهی بیش از ۹۰ به ۱) افزایش میدهد تا به سرعت مطلوب ژنراتور برسد. همزمان، گشتاور (نیروی چرخشی) بسیار بالای روتور را متناسبا کاهش میدهد تا برای ژنراتور قابل تحمل باشد.
معرفی گیربکس خورشیدی به عنوان راهکار مهندسی پیشرفته
در میان انواع گیربکس های صنعتی، گیربکس خورشیدی (سیارهای) به دلیل ویژگی های منحصر به فرد خود، به یکی از راهکار های اصلی و بسیار کارآمد در توربین های بادی مدرن تبدیل شده است. این نوع گیربکس با ساختار خاص خود که شبیه منظومه شمسی است، میتواند گشتاور های بسیار بالا را در حجمی فشرده منتقل کند و راندمان فوق العاده ای ارائه دهد. در ادامه به تفصیل با ساختار و عملکرد آن آشنا خواهیم شد.
آناتومی گیربکس خورشیدی
برای درک بهتر عملکرد گیربکس خورشیدی، ابتدا باید با اجزای تشکیل دهنده و نحوه تعامل آن ها آشنا شویم.
آشنایی با اجزای اصلی
یک مجموعه دنده خورشیدی پایه از چهار جزء اصلی تشکیل شده است:
- چرخدنده خورشیدی (Sun Gear): یک چرخ دنده مرکزی با دندانه های خارجی که در قلب مجموعه قرار دارد.
- چرخدندههای سیارهای (Planet Gears): معمولا سه یا چند چرخ دنده کوچکتر که بین چرخ دنده خورشیدی و چرخ دنده رینگی قرار گرفته و حول محور خود و همچنین به دور چرخ دنده خورشیدی میچرخند.
- چرخدنده رینگی (Ring Gear / Annulus): یک حلقه بزرگ با دندانه های داخلی که مجموعه خورشیدی و سیاره ها را در بر میگیرد.
- حامل سیارهای (Planet Carrier): قفسه یا قابی که محور چرخ دنده های سیاره ای را نگه میدارد و آن ها را به صورت یک واحد یکپارچه به دور خورشیدی میچرخاند.
وضعیت هر یک از این اجزا (اینکه کدام ورودی، کدام خروجی و کدام ثابت باشد) تعیین کننده نسبت تبدیل، جهت چرخش و حالت کلی عملکرد گیربکس است.
مکانیزم افزایش سرعت در گیربکس خورشیدی مخصوص توربین بادی
در کاربرد خاص توربین بادی، هدف اصلی افزایش سرعت است. در یک پیکربندی رایج برای این منظور:
- حامل سیارهای به شفت اصلی روتور (ورودی با سرعت پایین و گشتاور بالا) متصل میشود.
- چرخدنده رینگی ثابت نگه داشته میشود (به پوسته گیربکس متصل است).
- چرخدنده خورشیدی به عنوان خروجی (با سرعت بالا و گشتاور پایین) عمل کرده و به شفت سرعت بالای متصل به ژنراتور کوپل میشود.
در این حالت، با چرخش حامل، چرخ دنده های سیاره ای مجبور میشوند درون رینگی ثابت بغلتند و همزمان چرخ دنده خورشیدی مرکزی را با سرعتی بسیار بیشتر بچرخانند و به این ترتیب افزایش سرعت مورد نیاز حاصل میشود.
توزیع هوشمندانه بار بین چرخدندهها
یکی از ویژگی های برجسته گیربکس خورشیدی، توزیع بار (Load Distribution) است. گشتاور ورودی از حامل، بین چندین چرخ دنده سیاره ای تقسیم میشود. این تقسیم بار باعث میشود نیروی وارد بر هر نقطه تماس دندانه ها و یاتاقان های مربوطه به میزان قابل توجهی کاهش یابد. نتیجه این امر، کاهش تنش، سایش کمتر و افزایش مقاومت گیربکس در برابر بار های سنگین و نوسانی ناشی از تغییرات سرعت باد است که در نهایت به افزایش طول عمر و قابلیت اطمینان سیستم کمک میکند.
مزایای کلیدی گیربکس خورشیدی برای توربینهای مگاواتی
استفاده از گیربکس های خورشیدی در توربین های بادی بزرگ، مزایای فنی و اقتصادی قابل توجهی به همراه دارد:
چگالی گشتاور بالا
شاید مهمترین مزیت این گیربکس ها، چگالی گشتاور بالا (High Torque Density) باشد. یعنی میتوانند گشتاور های بسیار عظیمی را در حجم و وزن نسبتا کمی منتقل کنند. این ویژگی در فضای بسیار محدود ناسل (Nacelle) توربین که در ارتفاع بالایی قرار دارد، فوق العاده ارزشمند است. گیربکس فشرده تر و سبک تر به معنی کاهش وزن کلی ناسل و در نتیجه کاهش بار وارد بر برج و فونداسیون و صرفه جویی در هزینه های سازه است.
راندمان فوقالعاده
گیربکس های خورشیدی به دلیل نوع درگیری دندانه ها (تماس غلتشی بیشتر)، راندمان انتقال قدرت بسیار بالایی دارند. راندمان هر طبقه (Stage) میتواند به ۹۸ درصد یا بیشتر برسد. این راندمان بالا به معنی اتلاف انرژی کمتر در سیستم انتقال قدرت و در نتیجه تبدیل بخش بیشتری از انرژی باد به برق قابل استفاده است که مستقیما بر سودآوری نیروگاه بادی تاثیر میگذارد.

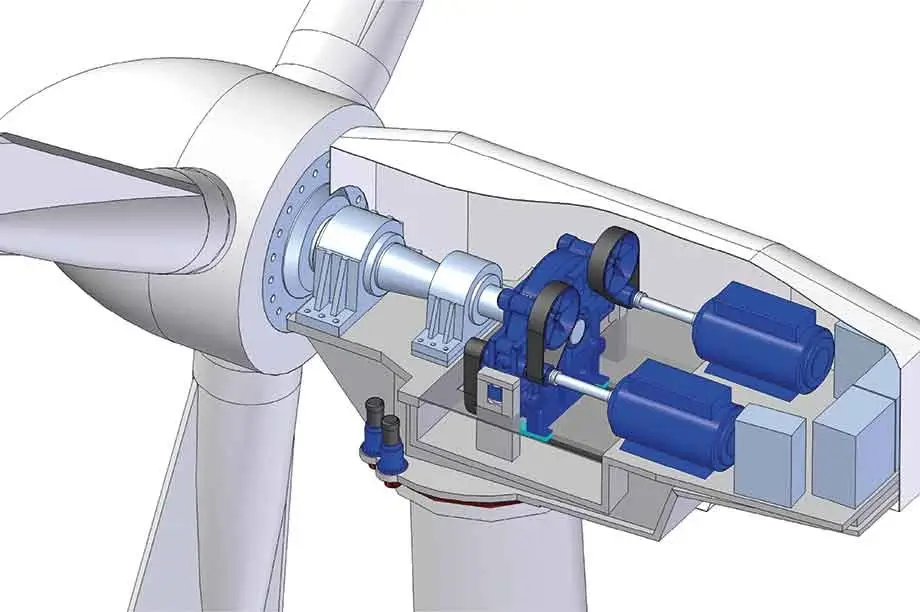

هممحوری شفتها و تاثیر آن بر طراحی سیستم انتقال قدرت
در گیربکس خورشیدی، محور شفت ورودی (از سمت روتور) و محور شفت خروجی (به سمت ژنراتور) در یک راستا قرار دارند (هممحوری یا Coaxial Alignment). این ویژگی میتواند طراحی و چیدمان اجزای سیستم انتقال قدرت در فضای فشرده ناسل را ساده تر کرده و به اتصال مستقیم تر و پایدارتر بین اجزا کمک کند.
پتانسیل دوام و قابلیت اطمینان بالا
طراحی متقارن، توزیع یکنواخت بار و استفاده از مواد با کیفیت بالا، به گیربکس های خورشیدی پتانسیل بالایی برای دوام و عملکرد طولانی مدت میبخشد. البته تحقق این پتانسیل، نیازمند طراحی دقیق مهندسی، ساخت با کیفیت، نصب صحیح و از همه مهمتر، اجرای برنامه های نگهداری و تعمیرات (نت) اصولی و منظم است که در بخش چالش ها به آن میپردازیم.
جدول ۱: خلاصه مزایای گیربکسهای خورشیدی در توربینهای بادی
| مزیت | شرح |
|---|---|
| چگالی گشتاور بالا | انتقال گشتاور بالا در حجم و وزن کم (مناسب برای ناسل) |
| راندمان بالا | تلفات انرژی کم (تا ۹۸% در هر طبقه)، افزایش توان خروجی |
| توزیع یکنواخت بار | تقسیم بار بین چند سیاره، کاهش تنش، افزایش عمر بالقوه |
| هممحوری | همراستا بودن شفت ورودی و خروجی، سادگی طراحی چیدمان |
| دوام بالقوه | طراحی متقارن و توزیع بار به افزایش طول عمر کمک میکند (با نت مناسب) |
Export to Sheets
نگاهی به معایب و الزامات گیربکس خورشیدی
علیرغم مزایای فراوان، استفاده از گیربکس های خورشیدی در توربین های بادی بدون چالش نیست. شناخت این چالش ها برای مدیریت صحیح و بهره برداری بهینه از این فناوری ضروری است.
پیچیدگی در طراحی و ساخت: نیاز به دقت و تخصص بالا
به دلیل تعداد بیشتر قطعات متحرک (چندین سیاره، حامل، رینگی) و نیاز به تلرانس های بسیار دقیق در ماشینکاری و مونتاژ برای اطمینان از توزیع صحیح بار، طراحی و ساخت گیربکس های خورشیدی پیچیده تر از انواع ساده تر (مانند هلیکال) است. این پیچیدگی نیازمند دانش فنی بالا، تجهیزات دقیق و کنترل کیفیت سختگیرانه در تمام مراحل تولید است.
هزینههای اولیه و نگهداری: سرمایهگذاری برای عملکرد بلندمدت
پیچیدگی و دقت بالای مورد نیاز، معمولا منجر به هزینه اولیه بالاتر برای گیربکس های خورشیدی میشود. علاوه بر این، همانطور که اشاره خواهد شد، هزینه های نگهداری این گیربکس ها نیز به دلیل نیاز به روانکاری ویژه، پایش وضعیت و تعمیرات تخصصی میتواند قابل توجه باشد. این هزینه ها باید به عنوان یک سرمایه گذاری برای دستیابی به عملکرد مطمئن و طولانی مدت در نظر گرفته شوند.
حساسیت به روانکاری، آلودگی و دما: نکات حیاتی برای طول عمر
عملکرد صحیح و طول عمر گیربکس خورشیدی به شدت به شرایط کاری، به ویژه سه عامل کلیدی، وابسته است:
- روانکاری (Lubrication): استفاده از روغن مخصوص با ویسکوزیته مناسب (اغلب ISO VG 320) و اطمینان از رسیدن آن به تمام دندانه ها و یاتاقان ها حیاتی است. سیستم های روانکاری پیشرفته (مانند روانکاری فشاری) و بازرسی منظم سطح و کیفیت روغن ضروری است. روانکاری نامناسب یکی از دلایل اصلی خرابی گیربکس ها است.
- آلودگی (Contamination): این گیربکس ها به شدت به ورود ذرات جامد (ناشی از سایش یا محیط) و رطوبت به داخل روغن حساس هستند. آلودگی میتواند به سرعت باعث سایش شدید، خوردگی و خرابی زودرس شود. استفاده از سیستم های فیلتراسیون پیشرفته و آب بندی های موثر برای حفظ تمیزی روغن الزامی است.
- دما (Temperature): دمای روغن باید در محدوده بهینه (معمولا زیر ۸۰ درجه سانتیگراد) نگه داشته شود. دمای بیش از حد بالا یا پایین میتواند خواص روغن را تغییر داده و به اجزا آسیب برساند. سیستم های خنک کاری (در تابستان) و پیش گرمایش (در زمستان) برای مدیریت حرارتی مناسب ضروری هستند.
حالتهای خرابی رایج و اهمیت سیستمهای پایش وضعیت (CMS)
علیرغم طراحی مقاوم، گیربکس ها همچنان یکی از اجزای با نرخ خرابی نسبتا بالا در توربین های بادی به شمار میروند. حالت های خرابی رایج (Common Failure Modes) عبارتند از:
- خرابی یاتاقان ها (به ویژه یاتاقان های سیاره ها و شفت سرعت بالا) به دلیل تحمل بار های سنگین و دینامیکی.
- سایش (Wear)، خستگی سطحی (Pitting/Micropitting) و شکستگی دندانه های چرخ دنده ها.
- مشکلات ناشی از روانکاری نامناسب.
به همین دلیل، استفاده از سیستم های پایش وضعیت (Condition Monitoring Systems – CMS) اهمیت فوق العاده ای دارد. این سیستم ها با استفاده از سنسور های لرزش، دما، کیفیت روغن و… به طور مداوم وضعیت گیربکس را پایش کرده و امکان تشخیص زودهنگام علائم خرابی را فراهم میکنند. این امر اجازه میدهد تا تعمیرات به صورت پیش بینانه (قبل از وقوع خرابی کامل) برنامه ریزی شود و از توقف های طولانی و هزینه های سنگین جلوگیری گردد.
چالش دسترسی دشوار و تعمیرات در ارتفاع
موقعیت گیربکس در بالای برج توربین، دسترسی برای تعمیرات یا تعویض را بسیار دشوار، زمان بر و پرهزینه میکند. نیاز به جرثقیل های بسیار بزرگ، تجهیزات خاص و تیم های متخصص، هزینه های نگهداری و تعمیرات (O&M) را به شدت افزایش میدهد و بر اهمیت قابلیت اطمینان اولیه گیربکس و نگهداری پیشگیرانه/پیش بینانه می افزاید. هرگونه خرابی گیربکس منجر به زمان توقف (Downtime) طولانی و از دست رفتن درآمد حاصل از فروش برق میشود.
جدول ۲: خلاصه چالشها و معایب گیربکسهای خورشیدی در توربینهای بادی
| چالش/عیب | شرح |
|---|---|
| پیچیدگی | طراحی و ساخت پیچیدهتر، نیاز به دقت بالا |
| هزینه اولیه بالا | هزینه ساخت بیشتر به دلیل دقت مورد نیاز |
| نیازهای نگهداری | روانکاری دقیق، حساسیت به آلودگی و دما، نیاز به کنترل و فیلتراسیون |
| حالتهای خرابی رایج | خرابی یاتاقانها، سایش و خستگی دندهها، مشکلات روانکاری |
| دسترسی دشوار | موقعیت در بالای برج، تعمیرات و تعویض پرهزینه و زمانبر |
| زمان توقف | از دست رفتن تولید و درآمد هنگام خرابی |
| پارادوکس قابلیت اطمینان | تفاوت بین دوام تئوریک و عملی به دلیل حساسیت به شرایط کاری |
Export to Sheets
نگاهی به پیکربندیهای رایج گیربکس در صنعت باد
برای دستیابی به نسبت افزایش سرعت بسیار بالا در توربین های بادی، معمولا از گیربکس های خورشیدی چند مرحله ای یا ترکیبی استفاده میشود.
گیربکسهای چند مرحلهای تمام خورشیدی
در این طرح، چندین مجموعه دنده خورشیدی (طبقه) به صورت سری پشت سر هم قرار میگیرند. خروجی یک طبقه، ورودی طبقه بعدی میشود و نسبت تبدیل کل، حاصلضرب نسبت تبدیل های هر طبقه است. استفاده از ۲ یا ۳ طبقه خورشیدی در توربین های بادی رایج است و امکان دستیابی به نسبت های تبدیل بسیار بالا در یک مجموعه فشرده را فراهم میکند.
ترکیب هوشمندانه: گیربکسهای خورشیدی-هلیکال
یک پیکربندی بسیار متداول، استفاده از طرح ترکیبی است:
- یک یا دو طبقه خورشیدی در مراحل اولیه (سمت روتور، گشتاور بالا).
- یک یا دو طبقه محور موازی (هلیکال) در مراحل نهایی (سمت ژنراتور، سرعت بالا).
این رویکرد تلاش میکند از مزایای هر دو نوع بهره ببرد: چگالی گشتاور بالای خورشیدی در مراحل اولیه و سادگی یا هزینه کمتر هلیکال در مراحل سرعت بالای نهایی. این ترکیب بهینه، نشان دهنده یک رویکرد مهندسی پیشرفته برای بهینه سازی کل سیستم است.
نقش گیربکسهای مرکب
علاوه بر انواع ساده و چند مرحله ای، گاهی از گیربکس های سیاره ای مرکب نیز استفاده میشود. این گیربکس ها با آرایش های پیچیده تر چرخ دنده ها، امکان دستیابی به نسبت های تبدیل بزرگتر یا انعطاف پذیری بیشتر در طراحی را فراهم میکنند.
انتخاب پیکربندی نهایی به عواملی چون توان توربین، نسبت تبدیل مورد نیاز، محدودیت های فضا و وزن، الزامات قابلیت اطمینان و هزینه بستگی دارد.
گیربکس خورشیدی در صنعت ایران
صنعت گیربکس سازی در ایران دارای سابقه و توانمندی های قابل توجهی است و شرکت های متعددی در زمینه طراحی، تولید، مونتاژ و یا توزیع انواع گیربکس های صنعتی، از جمله گیربکس های خورشیدی، فعالیت دارند.
توانمندیها و ظرفیتهای داخلی در زمینه گیربکسهای صنعتی
وجود شرکت های دانش بنیان و صنعتی با تجربه در کشور، این پتانسیل را ایجاد کرده است که بخش قابل توجهی از نیاز صنایع مختلف به گیربکس های پیشرفته، از جمله در بخش انرژی های تجدیدپذیر، در داخل تامین شود. توسعه این توانمندی ها و حمایت از تولیدکنندگان داخلی میتواند به کاهش وابستگی، ایجاد اشتغال و بومی سازی فناوری های کلیدی کمک کند. با این حال، ساخت گیربکس برای کاربرد بسیار حساس و پر تنش توربین بادی، نیازمند سرمایه گذاری در فناوری های ساخت دقیق، کنترل کیفیت پیشرفته و کسب دانش فنی عمیق در زمینه دینامیک و تحلیل بار های وارده است.
اهمیت انتخاب تامینکننده معتبر و توجه به خدمات پس از فروش
با توجه به نقش حیاتی گیربکس در عملکرد و سودآوری توربین بادی و همچنین هزینه های بالای ناشی از خرابی آن، انتخاب یک تامین کننده معتبر (چه داخلی و چه خارجی) اهمیت فوق العاده ای دارد. تامین کننده باید دارای دانش فنی کافی، سابقه اثبات شده در کاربرد های مشابه، سیستم کنترل کیفیت قوی و توانایی ارائه خدمات پس از فروش مطمئن، از جمله تامین قطعات یدکی و پشتیبانی فنی در دوران بهره برداری باشد. همکاری نزدیک بین سازنده توربین و سازنده گیربکس از مراحل اولیه طراحی تا بهره برداری، کلید موفقیت درازمدت است.
آینده گیربکسهای توربین بادی: نوآوریها و چشمانداز پیش رو
صنعت توربین بادی به طور مداوم در حال تکامل است و فناوری گیربکس ها نیز برای پاسخگویی به نیاز های توربین های بزرگتر، قدرتمندتر و قابل اعتمادتر، در حال پیشرفت است.
تمرکز بر افزایش هرچه بیشتر قابلیت اطمینان و کاهش هزینه چرخه عمر (LCOE)
هدف اصلی تمام نوآوری ها، افزایش قابلیت اطمینان و طول عمر مفید گیربکس ها و در نتیجه کاهش هزینه تراز شده انرژی (LCOE) است. این امر از طریق بهبود طراحی یاتاقان ها و چرخ دنده ها، استفاده از مواد پیشرفته تر، عملیات حرارتی دقیق تر، پوشش های مقاوم به سایش و بهینه سازی کلی فرآیند های ساخت و مونتاژ دنبال میشود. همچنین تلاش میشود تا وزن و اندازه گیربکس ها برای توربین های بزرگتر کاهش یابد.
نقش حیاتی پایش وضعیت و نگهداری پیشبینانه
بدون شک، مهمترین روند فعلی و آینده، توسعه و پیاده سازی گسترده سیستم های پایش وضعیت (CMS) و استراتژی های نگهداری پیش بینانه (PdM) است. این رویکرد مبتنی بر داده، با تحلیل مستمر وضعیت گیربکس، امکان تشخیص زودهنگام مشکلات و برنامه ریزی تعمیرات قبل از وقوع خرابی های فاجعه بار را فراهم میکند. این امر نه تنها هزینه های نگهداری را به شدت کاهش میدهد، بلکه دسترسی پذیری (Availability) توربین و تولید انرژی را به حداکثر میرساند و کلید غلبه بر چالش تاریخی قابلیت اطمینان گیربکس ها محسوب میشود. بهبود سیستم های روانکاری، خنک کاری و کاهش صدا نیز از دیگر زمینه های تحقیق و توسعه هستند.
نتیجهگیری
گیربکس های خورشیدی (سیارهای) به عنوان قلب تپنده بسیاری از توربین های بادی مدرن، نقشی حیاتی در تبدیل انرژی پاک باد به الکتریسیته ایفا میکنند. مزایای برجسته ای چون چگالی گشتاور بالا، راندمان عالی و ابعاد فشرده، آن ها را به گزینه ای ایده آل برای فضای محدود ناسل تبدیل کرده است. با این حال، پیچیدگی ذاتی، حساسیت به شرایط کاری و نیاز به نگهداری دقیق، چالش هایی هستند که نیازمند راهکار های مهندسی پیشرفته، به ویژه در زمینه پایش وضعیت و نگهداری پیش بینانه، میباشند. صنعت گیربکس سازی، چه در سطح جهانی و چه در ایران، به طور مداوم در حال نوآوری برای غلبه بر این چالش ها و افزایش قابلیت اطمینان این جزء کلیدی است تا بتواند به رشد پایدار صنعت انرژی بادی کمک کند. درک صحیح عملکرد، مزایا و محدودیت های گیربکس های خورشیدی، برای تمام فعالان در زنجیره ارزش انرژی بادی ضروری است. اطلاعات بیشتر در سایت researchgate.
