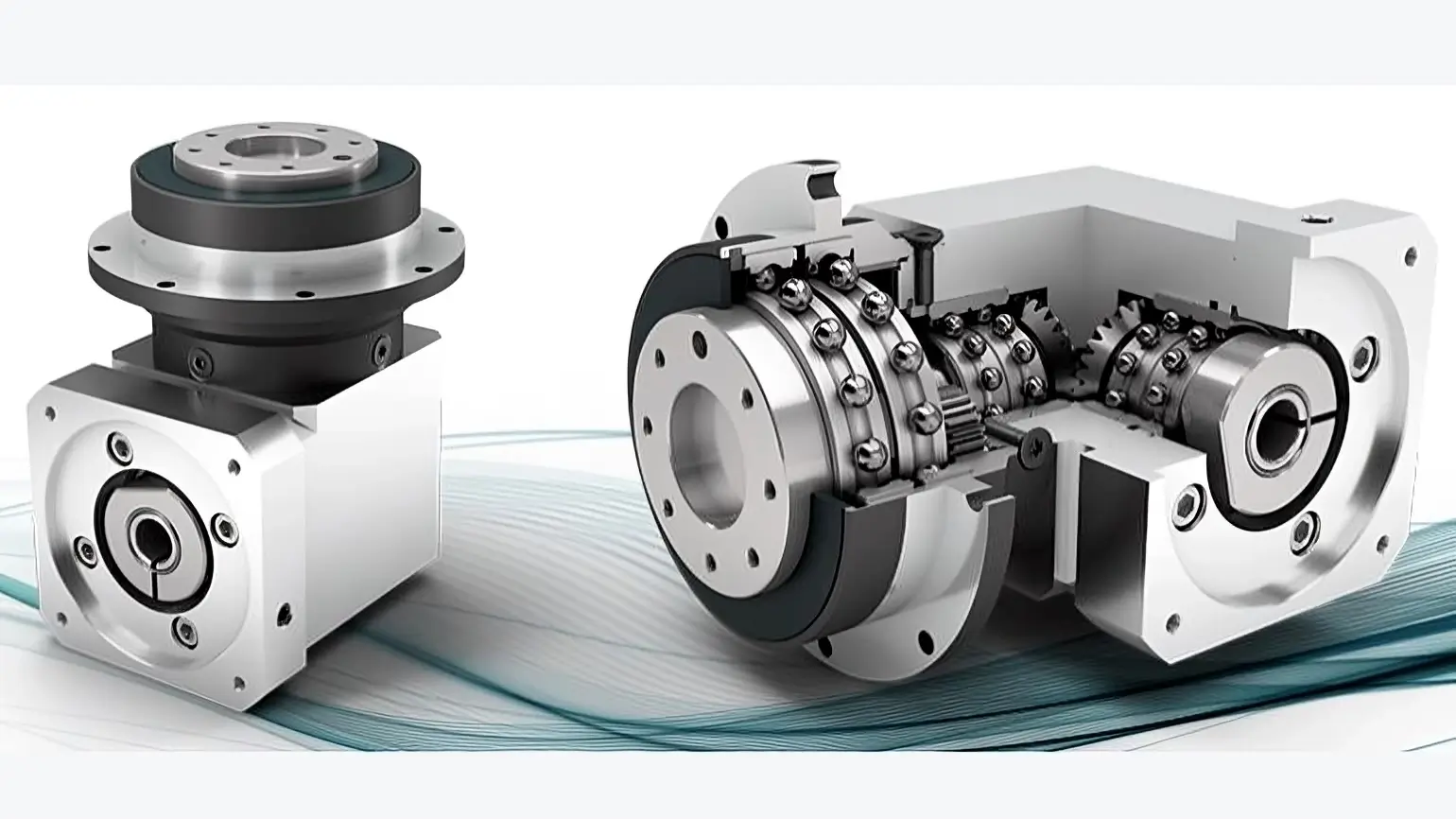

گیربکس خورشیدی ۹۰ درجه یکی از پیشرفته ترین و کارآمدترین انواع گیربکس های صنعتی است که برای انتقال نیرو و گشتاور با تغییر جهت ۹۰ درجه ای مورد استفاده قرار میگیرد. این نوع گیربکس به دلیل ساختار منحصر به فرد سیاره ای خود، مزایای قابل توجهی نسبت به سایر سیستم های انتقال قدرت زاویه دار ارائه میدهد و به همین دلیل، در طیف وسیعی از صنایع که نیاز به دقت، راندمان بالا و ابعاد فشرده دارند، به گزینه ای ایده آل تبدیل شده است. در این مقاله جامع، قصد داریم به عنوان متخصصین گیربکس صنعتی، شما را با تمامی جنبه های این قطعه مهم صنعتی، از ساختار و نحوه عملکرد گرفته تا مزایا، کاربردها و نکات کلیدی در انتخاب و نگهداری آن، آشنا کنیم.
جدول محتوا
۱. گیربکس خورشیدی ۹۰ درجه چیست؟
درک صحیح از گیربکس خورشیدی ۹۰ درجه نیازمند آشنایی با اجزای بنیادین و مکانیزم خاص آن است. این گیربکس ها در واقع ترکیبی هوشمندانه از اصول طراحی گیربکس های سیاره ای و مکانیزم های انتقال نیروی زاویه ای هستند.
۱.۱. نگاهی به قلب تپنده: ساختار و اجزای داخلی گیربکسهای سیارهای (خورشیدی)
یک گیربکس سیاره ای یا خورشیدی استاندارد از سه جزء اصلی تشکیل شده است:
- دنده خورشیدی (Sun Gear): این دنده معمولا در مرکز مجموعه قرار دارد و نیروی ورودی به آن اعمال میشود.
- دنده های سیاره ای (Planet Gears): چندین دنده کوچکتر که حول دنده خورشیدی میچرخند و همزمان با شفت های خودشان نیز دوران دارند. این دنده ها با دنده خورشیدی و دنده رینگی درگیر هستند.
- دنده رینگی (Ring Gear یا Annulus): یک چرخ دنده بزرگتر با دندانه های داخلی که دنده های سیاره ای را در بر میگیرد.
نحوه اتصال و ثابت بودن هر یک از این اجزا (خورشیدی، سیاره ای یا حامل دنده های سیاره ای، و رینگی) میتواند نسبت تبدیل ها و جهت چرخش متفاوتی را ایجاد کند. این ساختار به طور ذاتی امکان دستیابی به نسبت های تبدیل بالا در فضای کم و توزیع متوازن بار بین دنده های متعدد سیاره ای را فراهم میکند که منجر به افزایش طول عمر و قابلیت اطمینان میشود.
۱.۲. زاویه 90 درجه چگونه در گیربکس خورشیدی محقق میشود؟ مکانیزم عملکرد
برای ایجاد تغییر جهت ۹۰ درجه ای در خروجی یک گیربکس خورشیدی، معمولا از یک طبقه دنده مخروطی (Bevel Gear) یا دنده های اسپیرال بول (Spiral Bevel Gears) در ورودی یا خروجی مجموعه سیاره ای استفاده میشود. رایج ترین پیکربندی به این صورت است که شفت ورودی، نیروی خود را از طریق یک جفت دنده مخروطی به دنده خورشیدی طبقه اول سیاره ای منتقل میکند. به این ترتیب، حرکت دورانی ورودی که در یک راستا قرار دارد، با زاویه 90 درجه به مجموعه دنده های سیاره ای وارد شده و پس از کاهش دور و افزایش گشتاور مطابق با نسبت تبدیل گیربکس، از شفت خروجی خارج میشود.
استفاده از دنده های مخروطی اسپیرال به دلیل سطح تماس بیشتر دندانه ها، امکان انتقال گشتاور های بالاتر، عملکرد نرم تر و صدای کمتر را نسبت به دنده های مخروطی ساده فراهم میکند. این دقت در طراحی است که گیربکس های خورشیدی ۹۰ درجه با کیفیت، مانند محصولات “رها گیربکس”، را برای کاربرد های حساس مناسب میسازد. برای مطالعه کامل درمورد طرز کار گیربکس خورشیدی به صفحه آن مراجعه کنید.
۱.۳. چرا گیربکس خورشیدی 90 درجه؟ مقایسه با سایر گیربکسهای زاویهدار
گیربکس های زاویه دار متنوعی در صنعت وجود دارند، اما گیربکس خورشیدی ۹۰ درجه به دلایل مشخصی در بسیاری از موارد برتری دارد:
- راندمان: گیربکس های خورشیدی به طور کلی راندمان بسیار بالاتری (معمولا بیش از ۹۰ درصد و گاهی تا ۹۷ درصد) نسبت به گیربکس های حلزونی (که راندمان آنها میتواند بین ۵۰ تا ۸۵ درصد متغیر باشد) دارند. این به معنای اتلاف انرژی کمتر و صرفه جویی در هزینه های عملیاتی است.
- چگالی گشتاور: به دلیل ساختار سیاره ای و توزیع بار بین چندین دنده، گیربکس های خورشیدی میتوانند گشتاور بسیار بالایی را در ابعاد کوچک و وزن کمتر منتقل کنند. این ویژگی برای کاربرد هایی با محدودیت فضا بسیار حیاتی است.
- لقی (Backlash): گیربکس های خورشیدی دقیق، به خصوص مدل های طراحی شده برای سروو موتور ها، میتوانند با لقی بسیار کم (حتی کمتر از چند دقیقه قوسی یا arcmin) ساخته شوند. این دقت برای کاربرد های موقعیت یابی دقیق مانند رباتیک و ماشین ابزار ضروری است، در حالی که گیربکس های حلزونی معمولا لقی بیشتری دارند.
- عدم خود ترمزی (Self-locking): برخلاف بسیاری از گیربکس های حلزونی با نسبت تبدیل بالا که خاصیت خود ترمزی دارند (یعنی نمیتوان محور خروجی را از بیرون چرخاند)، گیربکس های خورشیدی معمولا این خاصیت را ندارند مگر اینکه با مکانیزم ترمز اضافی ترکیب شوند. این ویژگی میتواند در برخی کاربرد ها یک مزیت و در برخی دیگر نیازمند توجه باشد.
در مقایسه با گیربکس های پینیون کرانویل (Bevel Helical)، گیربکس های خورشیدی ۹۰ درجه معمولا میتوانند نسبت های تبدیل بالاتری را در یک یا دو طبقه فراهم کنند و اغلب ابعاد محوری کوچکتری دارند.
۲. مزایا و ویژگیهای کلیدی که گیربکس خورشیدی ۹۰ درجه را متمایز میکند
همانطور که اشاره شد، این نوع گیربکس ها دارای مزایای متعددی هستند که آنها را به انتخابی محبوب در صنایع پیشرفته تبدیل کرده است.
۲.۱. راندمان بالا و انتقال قدرت بهینه در فضای محدود
یکی از برجسته ترین ویژگی های گیربکس خورشیدی ۹۰ درجه، راندمان بالای انتقال قدرت آن است. این به معنای آن است که بخش بسیار کمی از انرژی ورودی به صورت حرارت تلف میشود و بیشتر آن به کار مفید تبدیل میگردد. این راندمان بالا، به ویژه در کاربرد هایی که به صورت مداوم کار میکنند، منجر به صرفه جویی قابل توجهی در مصرف انرژی خواهد شد. علاوه بر این، قابلیت انتقال نیرو با تغییر جهت ۹۰ درجه ای امکان طراحی سیستم های فشرده تر و استفاده بهینه از فضا را فراهم میکند.
۲.۲. چگالی گشتاور فوقالعاده: قدرت بیشتر در ابعاد کوچکتر
به لطف طراحی هوشمندانه سیاره ای که در آن بار بین چندین دنده تقسیم میشود، گیربکس های خورشیدی قادرند گشتاور بسیار زیادی را نسبت به اندازه و وزن خود منتقل کنند. این چگالی گشتاور بالا به مهندسین طراح اجازه میدهد تا بدون نیاز به استفاده از گیربکس های بزرگ و سنگین، به نیروی مورد نیاز خود دست یابند. این ویژگی در ساخت تجهیزات قابل حمل، بازو های رباتیک و ماشین آلات با محدودیت وزنی بسیار ارزشمند است.
۲.۳. دقت عملکرد و لقی (Backlash) پایین برای کاربردهای حساس و دقیق
در بسیاری از کاربرد های صنعتی مدرن، مانند ربات های دقیق، ماشین های CNC، و تجهیزات پزشکی، دقت در موقعیت یابی و تکرار پذیری حرکات از اهمیت فوق العاده ای برخوردار است. گیربکس های خورشیدی ۹۰ درجه با کیفیت بالا، مانند مدل های ارائه شده توسط “رها گیربکس”، با لقی بسیار کم (Low Backlash) تولید میشوند. لقی کم به معنای حداقل تاخیر یا بازی بین تغییر جهت چرخش شفت ورودی و شروع حرکت شفت خروجی است و این امر برای دستیابی به کنترل حرکتی دقیق ضروری میباشد. برخی مدل های دقیق میتوانند لقی کمتر از ۳ دقیقه قوسی داشته باشند.
۲.۴. دوام و قابلیت اطمینان بالا در شرایط کاری سخت
استفاده از مواد با کیفیت بالا در ساخت دنده ها (مانند فولاد آلیاژی سخت کاری شده) و یاتاقان بندی دقیق، به همراه توزیع یکنواخت بار بین دنده های سیاره ای، منجر به افزایش قابل توجه طول عمر و قابلیت اطمینان گیربکس های خورشیدی ۹۰ درجه میشود. این گیربکس ها قادرند در شرایط کاری سخت، تحت بار های مداوم یا ضربه ای، عملکرد پایداری از خود نشان دهند. این امر هزینه های نگهداری و تعمیرات را در دراز مدت کاهش میدهد.
۲.۵. تنوع در نسبتهای تبدیل و گشتاور خروجی و سازگاری با انواع موتورها (سروو، استپر و AC)
گیربکس های خورشیدی ۹۰ درجه در طیف وسیعی از نسبت های تبدیل (از حدود ۳:۱ تا بیش از ۵۰۰:۱ در مدل های چند طبقه) و محدوده های گشتاور خروجی مختلف (از چند نیوتن متر تا هزاران نیوتن متر) موجود هستند. این تنوع گسترده امکان انتخاب دقیق ترین گیربکس متناسب با نیاز هر کاربرد خاص را فراهم میکند. علاوه بر این، این گیربکس ها به راحتی با انواع موتور های الکتریکی مانند سروو موتور ها، استپر موتور ها (موتور های پله ای) و موتور های AC استاندارد کوپل میشوند و برای این منظور دارای فلنج ها و بوشینگ های ورودی متنوعی هستند.
۳. کاربردهای گسترده گیربکس سیارهای 90 درجه در صنایع مختلف
با توجه به مزایای ذکر شده، گیربکس های خورشیدی ۹۰ درجه در صنایع بسیار متنوعی که نیازمند انتقال قدرت دقیق، فشرده و با راندمان بالا هستند، کاربرد دارند.
۳.۱. نقش محوری در رباتیک، اتوماسیون صنعتی و خطوط مونتاژ
در صنعت رباتیک، به ویژه برای حرکت مفاصل بازو های ربات که نیاز به دقت بالا و حجم کم دارند، این گیربکس ها ایده آل هستند. همچنین در سیستم های اتوماسیون صنعتی، مانند دستگاه های جانمایی قطعات (Pick and Place)، ماشین های بسته بندی خودکار و خطوط مونتاژ پیشرفته، از گیربکس های خورشیدی ۹۰ درجه برای ایجاد حرکات دقیق و سریع با تغییر جهت استفاده میشود.
۳.۲. ماشینآلات CNC، تجهیزات دقیق و دستگاههای پزشکی
ماشین های ابزار CNC (کنترل عددی کامپیوتری) برای دستیابی به دقت ماشینکاری بالا نیازمند سیستم های انتقال قدرت بدون لقی یا با لقی بسیار کم هستند. گیربکس های خورشیدی ۹۰ درجه دقیق این نیاز را به خوبی برآورده میکنند. در تجهیزات پزشکی نیز، مانند تخت های بیمارستانی پیشرفته، اسکنر ها و ربات های جراح، به دلیل نیاز به حرکت نرم، بی صدا و قابل اطمینان، از این نوع گیربکس ها بهره گرفته میشود.
۳.۳. سیستمهای نوار نقاله، بالابرها و تجهیزات جابجایی مواد
در سیستم های انتقال مواد، مانند نوار نقاله هایی که نیاز به تغییر مسیر ۹۰ درجه ای دارند، یا در بالابر های خاص و سیستم های انبارداری خودکار (AS/RS)، گیربکس های خورشیدی ۹۰ درجه به دلیل قابلیت تحمل بار های شعاعی و محوری مناسب و ابعاد فشرده، کاربرد فراوانی دارند.
۳.۴. صنایع بستهبندی، چاپ و ماشینآلات پردازش مواد غذایی
ماشین آلات بسته بندی، دستگاه های چاپ و تجهیزات مورد استفاده در صنعت پردازش مواد غذایی اغلب دارای مکانیزم های پیچیده ای هستند که نیاز به هماهنگی دقیق حرکات در جهات مختلف دارند. گیربکس های خورشیدی ۹۰ درجه با ارائه دقت و قابلیت اطمینان بالا، به بهبود سرعت و کیفیت تولید در این صنایع کمک شایانی میکنند. مدل های با درجه حفاظت IP65 برای محیط های مرطوب یا نیازمند شستشو در صنایع غذایی بسیار مناسب هستند.
با توجه به رشد و توسعه صنایع مختلف در کشور عزیزمان ایران، نیاز به قطعات پیشرفته و با کیفیت مانند گیربکس های خورشیدی ۹۰ درجه روز به روز در حال افزایش است. “رها گیربکس” با تکیه بر دانش فنی و تجربه متخصصین داخلی، افتخار دارد که انواع این گیربکس ها را با کیفیت قابل رقابت با نمونه های خارجی تولید و به صنایع داخلی نظیر صنعت کشاورزی (ماشین آلات تخصصی)، صنعت فولاد (تجهیزات جانبی خطوط تولید)، ساخت میکسر های صنعتی و نوار نقاله های خاص عرضه نماید. حمایت از تولید داخلی در این حوزه، علاوه بر ایجاد اشتغال، به کاهش وابستگی و ارتقای سطح فناوری صنعتی کشور کمک میکند.
۴. راهنمای گام به گام انتخاب گیربکس خورشیدی ۹۰ درجه مناسب
انتخاب صحیح گیربکس یکی از مهمترین مراحل در طراحی یک سیستم مکانیکی است. یک انتخاب نادرست میتواند منجر به کاهش راندمان، خرابی زودرس و هزینه های اضافی شود. در ادامه، پارامتر های کلیدی برای انتخاب گیربکس خورشیدی ۹۰ درجه را بررسی میکنیم:
۴.۱. اولین قدم: تعیین دقیق گشتاور نامی و حداکثر گشتاور مورد نیاز
گشتاور نامی (Rated Torque)، گشتاوری است که گیربکس میتواند به صورت مداوم و تحت شرایط عادی کار، آن را منتقل کند. حداکثر گشتاور یا گشتاور پیک (Peak/Max Torque)، گشتاوری است که گیربکس میتواند برای مدت کوتاهی (مثلا در زمان راه اندازی یا تحت بار های ضربه ای) تحمل کند. بسیار مهم است که گشتاور مورد نیاز سیستم خود را با در نظر گرفتن ضریب اطمینان (Service Factor) مناسب محاسبه کرده و گیربکسی را انتخاب کنید که گشتاور نامی آن از این مقدار بیشتر باشد. به عنوان مثال، اگر یک کاربرد نیاز به گشتاور مداوم 50 نیوتن متر دارد، بهتر است گیربکسی با گشتاور نامی حداقل 60 تا 70 نیوتن متر (بسته به ضریب اطمینان) انتخاب شود. برخی از مدل های موجود در بازار گشتاور هایی از حدود ۴.۵ نیوتن متر تا مقادیر بسیار بالایی مانند ۳۹۵,۰۰۰ نیوتن متر را پوشش میدهند.
۴.۲. محاسبه نسبت تبدیل دقیق و بررسی محدوده سرعت ورودی و خروجی
نسبت تبدیل (Gear Ratio) نشان دهنده میزان کاهش سرعت و به همان نسبت، افزایش گشتاور (با صرف نظر از تلفات) بین ورودی و خروجی گیربکس است. به عنوان مثال، یک گیربکس با نسبت ۱۰:۱، سرعت ورودی را ۱۰ برابر کاهش و گشتاور را تقریبا ۱۰ برابر افزایش میدهد. باید نسبت تبدیلی را انتخاب کنید که سرعت خروجی مورد نیاز کاربرد شما را تامین کند. همچنین، حداکثر سرعت ورودی مجاز برای گیربکس (معمولا بین ۳۰۰۰ تا ۶۰۰۰ دور در دقیقه برای مدل های استاندارد) نباید از سرعت موتور محرک تجاوز کند.
۴.۳. ابعاد فیزیکی، نوع شفت خروجی (صلب یا هالو)، و نحوه نصب (فلنج)
ابعاد گیربکس باید با فضای موجود در ماشین یا سیستم شما متناسب باشد. نوع شفت خروجی (مثلا شفت صلب با خار، شفت هالو با جای خار یا دیسک انقباضی) و نحوه نصب گیربکس (معمولا از طریق فلنج در سمت ورودی و خروجی) باید با طراحی کلی سیستم شما سازگار باشد. استاندارد های ابعادی مانند NEMA یا استاندارد های متریک (مثلا اندازه فریم ۶۵ میلیمتر یا ۹۰ میلیمتر) میتوانند به انتخاب کمک کنند.
۴.۴. اهمیت میزان لقی (Backlash) در کاربردهای مختلف و انتخاب صحیح آن
همانطور که پیشتر گفته شد، لقی (Backlash) برای کاربرد های دقیق بسیار مهم است. اگر سیستم شما نیاز به موقعیت یابی دقیق دارد (مانند رباتیک یا CNC)، باید گیربکسی با لقی کم (مثلا کمتر از ۱۰ یا حتی ۵ دقیقه قوسی) انتخاب کنید. برای کاربرد های عمومی تر که دقت موقعیت یابی در آنها اهمیت کمتری دارد (مانند برخی نوار نقاله ها)، میتوان از گیربکس های با لقی استاندارد (مثلا بین ۱۵ تا ۳۰ دقیقه قوسی) استفاده کرد که معمولا هزینه کمتری دارند. توجه داشته باشید که گیربکس های با لقی بسیار پایین، قیمت بالاتری نیز خواهند داشت.
۴.۵. درجه حفاظت (IP) و مقاومت در برابر شرایط محیطی (دما، رطوبت، گرد و غبار)
درجه حفاظت یا کد آی پی (IP Rating) نشان دهنده میزان مقاومت محفظه گیربکس در برابر نفوذ اجسام خارجی (مانند گرد و غبار) و آب است. به عنوان مثال، یک گیربکس با IP65 در برابر نفوذ کامل گرد و غبار و پاشش آب از هر جهت مقاوم است. بسته به شرایط محیطی محل نصب گیربکس (دما، رطوبت، وجود مواد خورنده و غیره)، باید مدلی با درجه حفاظت و مواد ساخت مناسب (مثلا بدنه آلومینیومی، فولادی یا استنلس استیل) انتخاب شود.
انتخاب گیربکس مناسب یک فرآیند تخصصی است که نیاز به در نظر گرفتن تمامی عوامل فوق و همچنین تجربه عملی دارد. کارشناسان فنی ما با سال ها تجربه در زمینه طراحی، تولید و انتخاب انواع گیربکس های صنعتی، آماده اند تا با بررسی دقیق نیاز های کاربردی شما، مشاوره های تخصصی و رایگان ارائه دهند. ما به شما کمک میکنیم تا با در نظر گرفتن تمامی جوانب فنی و اقتصادی، بهترین و بهینه ترین گیربکس خورشیدی ۹۰ درجه را برای سیستم خود انتخاب کنید و از عملکرد بی نقص و طولانی مدت آن اطمینان حاصل نمایید.
۵. اصول نصب، راهاندازی و نگهداری از گیربکس خورشیدی ۹۰ درجه
حتی بهترین گیربکس ها نیز در صورت نصب نادرست یا عدم نگهداری صحیح، نمیتوانند عملکرد مطلوب و طول عمر مورد انتظار را داشته باشند.
۵.۱. نکات کلیدی در نصب صحیح و هممحورسازی برای عملکرد بهینه
- هم محورسازی دقیق (Alignment): یکی از مهمترین نکات در نصب، هم راستا بودن دقیق شفت موتور با شفت ورودی گیربکس و همچنین شفت خروجی گیربکس با شفت بار (ماشین متحرک) است. عدم هم محوری باعث ایجاد بار های اضافی بر روی یاتاقان ها و دنده ها شده و منجر به سایش زودرس، افزایش صدا و در نهایت خرابی گیربکس میشود.
- اتصال صحیح فلنج ها: اطمینان حاصل کنید که تمامی پیچ های فلنج به طور یکنواخت و با گشتاور توصیه شده توسط سازنده، محکم شده اند.
- جلوگیری از اعمال بار های اضافی: از اعمال نیرو های شعاعی یا محوری بیش از حد مجاز به شفت های ورودی و خروجی گیربکس خودداری کنید. در صورت وجود چنین بار هایی، باید از یاتاقان بندی خارجی مناسب استفاده شود.
۵.۲. برنامه روانکاری و بازرسیهای دورهای برای افزایش طول عمر مفید
- روانکاری: اکثر گیربکس های خورشیدی ۹۰ درجه مدرن با گریس یا روغن مخصوص برای طول عمر (Lubricated for life) پر میشوند و نیازی به تعویض روانکار در شرایط عادی کار ندارند. با این حال، همیشه به توصیه های سازنده در مورد نوع روانکار و فواصل زمانی احتمالی برای بازرسی یا تعویض آن (به خصوص در شرایط کاری سخت یا دما های بالا) توجه کنید.
- بازرسی های دوره ای: به طور منظم گیربکس را از نظر هرگونه صدای غیر عادی، لرزش بیش از حد، افزایش دما یا نشت روانکار بررسی کنید. این علائم میتوانند نشان دهنده مشکلات احتمالی باشند که در صورت رسیدگی به موقع، از خرابی های بزرگتر جلوگیری میکنند.
- تمیز نگه داشتن: سطح خارجی گیربکس را تمیز نگه دارید تا امکان تبادل حرارتی مناسب فراهم شود و از تجمع آلودگی که میتواند به سیل ها آسیب برساند، جلوگیری گردد.
